EWM TETRIX 300 AC/DC CLASSIC activArc Betriebsanleitung Seite 23

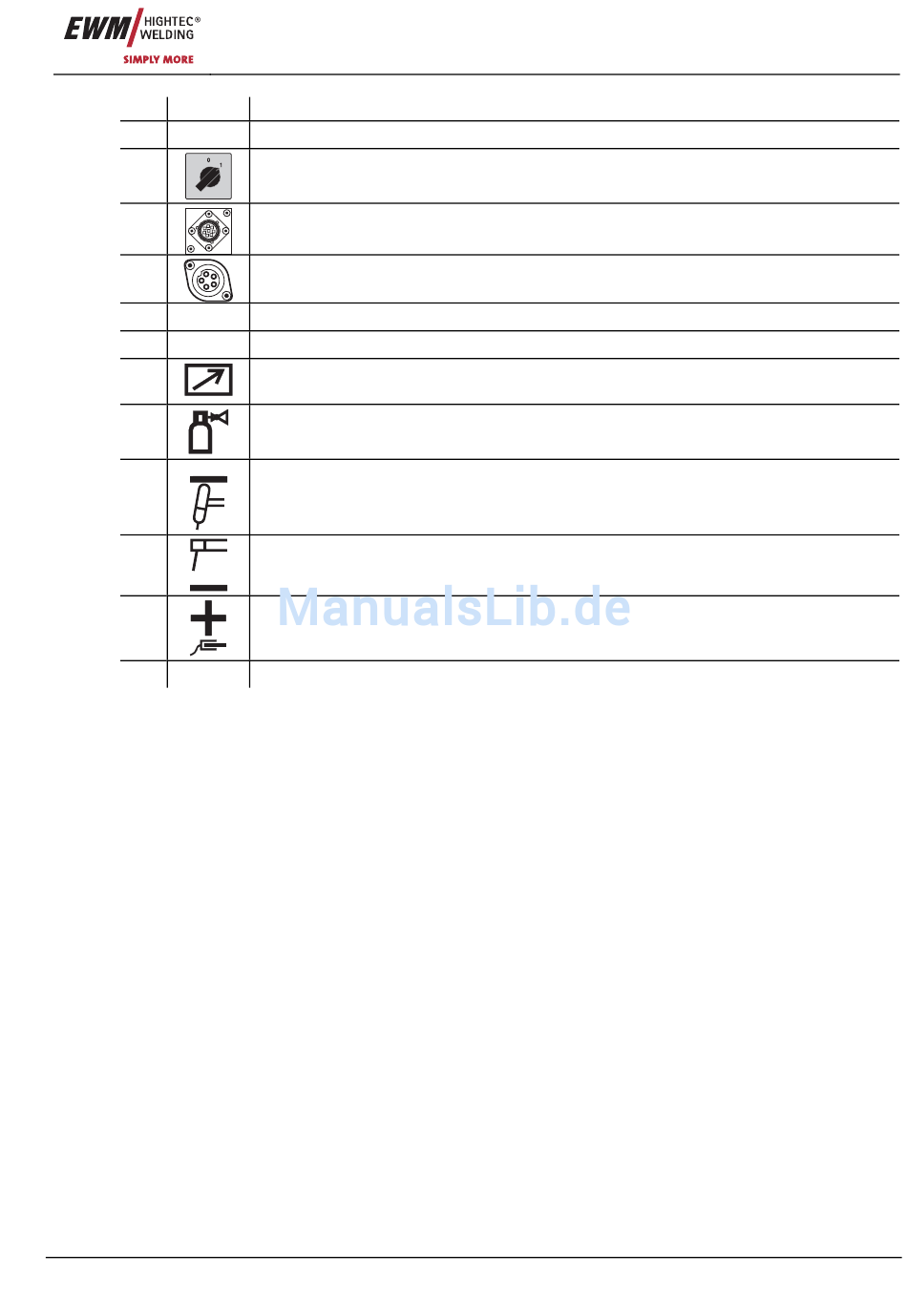

Pos. Symbol
1
2
3
4
5
6
7
8
9
10
11
12
Art. Nr.: 099-004876-EWM00
Beschreibung 0
Transportgriff
Hauptschalter, Gerät Ein/Aus
Anschlußbuchse, 8-polig
Steuerleitung WIG- Up/Down- oder Potibrenner
Anschlußbuchse, 5-polig
Steuerleitung WIG- Standardbrenner
Eintrittsöffnung Kühlluft
Steuerung / Bedienelemente (siehe Kapitel Funktionsbeschreibung)
Anschlußbuchse, 19-polig
Fernstelleranschluß
Anschlußnippel G¼", Schweißstrom „-" (bei Polarität DC-)
Schutzgasanschluß (mit gelber Isolierkappe) für WIG-Schweißbrenner
Anschlußbuchse, Schweißstrom „-" (bei Polarität DC-)
Anschluß WIG-Schweißbrenner
Anschlußbuchse, Schweißstrom „-" (bei Polarität DC-)
Anschluß Elektrodenhalter
Anschlußbuchse, Schweißstrom „+" (bei Polarität DC-)
Anschluß Werkstückleitung
Gummifüße
Gerätebeschreibung
TETRIX 500 AC/DC
