Schutzgasversorgung

6.7.4.1 Anschluß Schutzgasversorgung
Störungen in der Schutzgasversorgung!
Die ungehinderte Schutzgasversorgung von der Schutzgasflasche bis zum Schweißbrenner ist
Grundvoraussetzung für optimale Schweißergebnisse. Darüber hinaus kann eine verstopfte
Schutzgasversorgung zur Zerstörung des Schweißbrenners führen!
• Verunreinigungen mit öl- und wasserfreier Druckluft ausblasen.
• Alle Schutzgasverbindungen gasdicht herstellen!
Pos. Symbol
1
• Schutzgasflasche in die dafür vorgesehene Aufnahme stellen und mit Ketten sichern.
• Vor dem Anschluß des Druckminderers an der Gasflasche das Flaschenventil kurz öffnen, um evtl.
Verschmutzungen auszublasen.
• Druckminderer an das Gasflaschenventil montieren.
• Anschlußnippel von Gasschlauch an Ausgangsseite Druckminderer verschrauben.
• Anschlußnippel Gasschlauch am Anschlußnippel G1/4" verschrauben.
6.7.4.2

Einstellung Schutzgasmenge

Faustregel für Gasdurchflußmenge:
Durchmesser in mm der Gasdüse entspricht l/min Gasdurchfluß.
Beispiel: 7 mm Gasdüse entsprechen 7 l/min Gasdurchfluß.
66

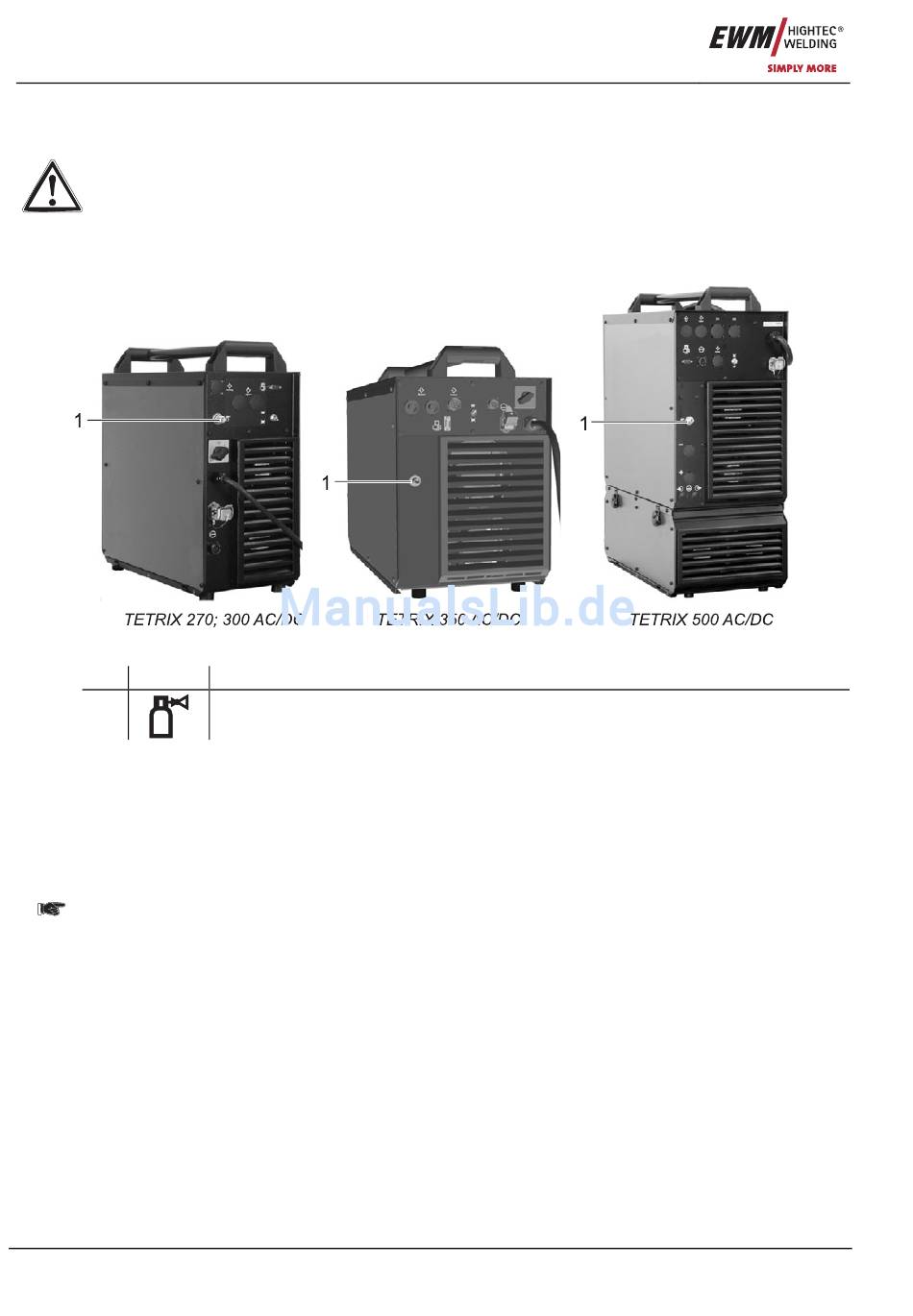

Abbildung 6-3
Beschreibung 0
Anschlußnippel G¼"
Schutzgasanschluß vom Druckminderer
Art. Nr.: 099-004876-EWM00
