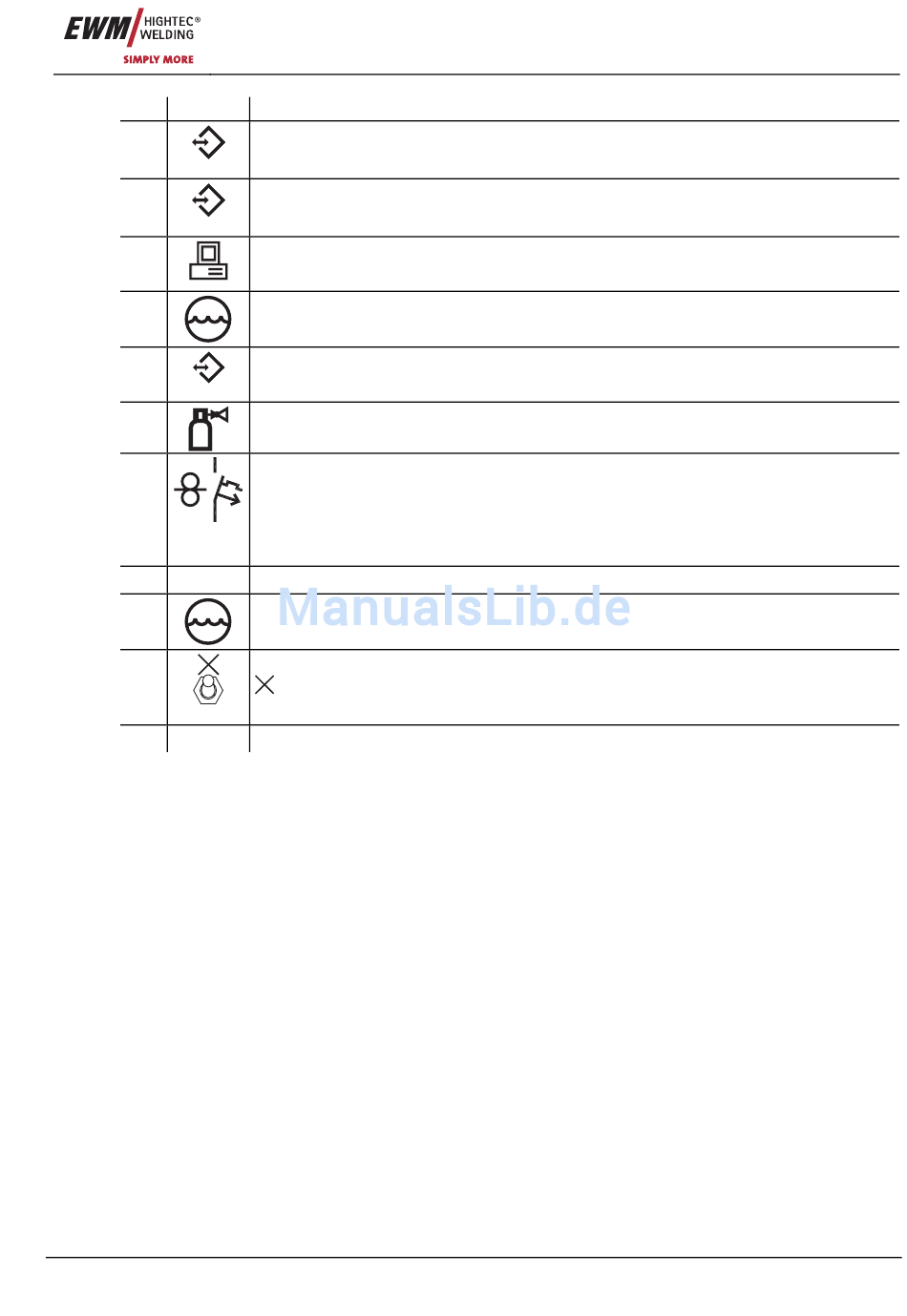

Pos. Symbol
1
digital
2
digital
3
PC INT
4
5
analog
6
7
8
9
10
HF
HF
11
Art. Nr.: 099-004876-EWM00
Beschreibung 0
Anschlußbuchse, 7-polig (Option)
Anschluß Drahtvorschubgerät (Kaltdraht); RINT; Q-DOC etc.
Anschlußbuchse, 7-polig (Option)
Anschluß Drahtvorschubgerät (Kaltdraht); RINT; Q-DOC etc.
D-SUB Anschlußbuchse 9-polig, serielle PC-Schnittstelle
Interface Set SECINT X10 DSUB notwendig (Installationshinweise beachten)
Anschlußbuchse, 8-polig
Steuerleitung Kühlgerät
Anschlußbuchse 19-polig (Option)
Analoge Automatenschnittstelle (siehe Kapitel Funktionsbeschreibung)
Anschlußnippel G¼"
Schutzgasanschluß vom Druckminderer
Taster "Sicherungsautomat"; Absicherung:
• Zündgerät
• Gasventil
• Peripheriegeräte an den 7-poligen, digitalen Schnittstellen (Geräterückseite)
Ausgelösten Sicherungsautomat durch Betätigen zurücksetzen
Zugentlastung mit Netzanschlußkabel
Anschlußbuchse, 4-polig
Spannungsversorgung Kühlgerät
Umschalter Zündungsarten
HF
= Liftarc (Berührungszündung)
= HF-Zündung
HF
Austrittsöffnung Kühlluft
Gerätebeschreibung
TETRIX 500 AC/DC
