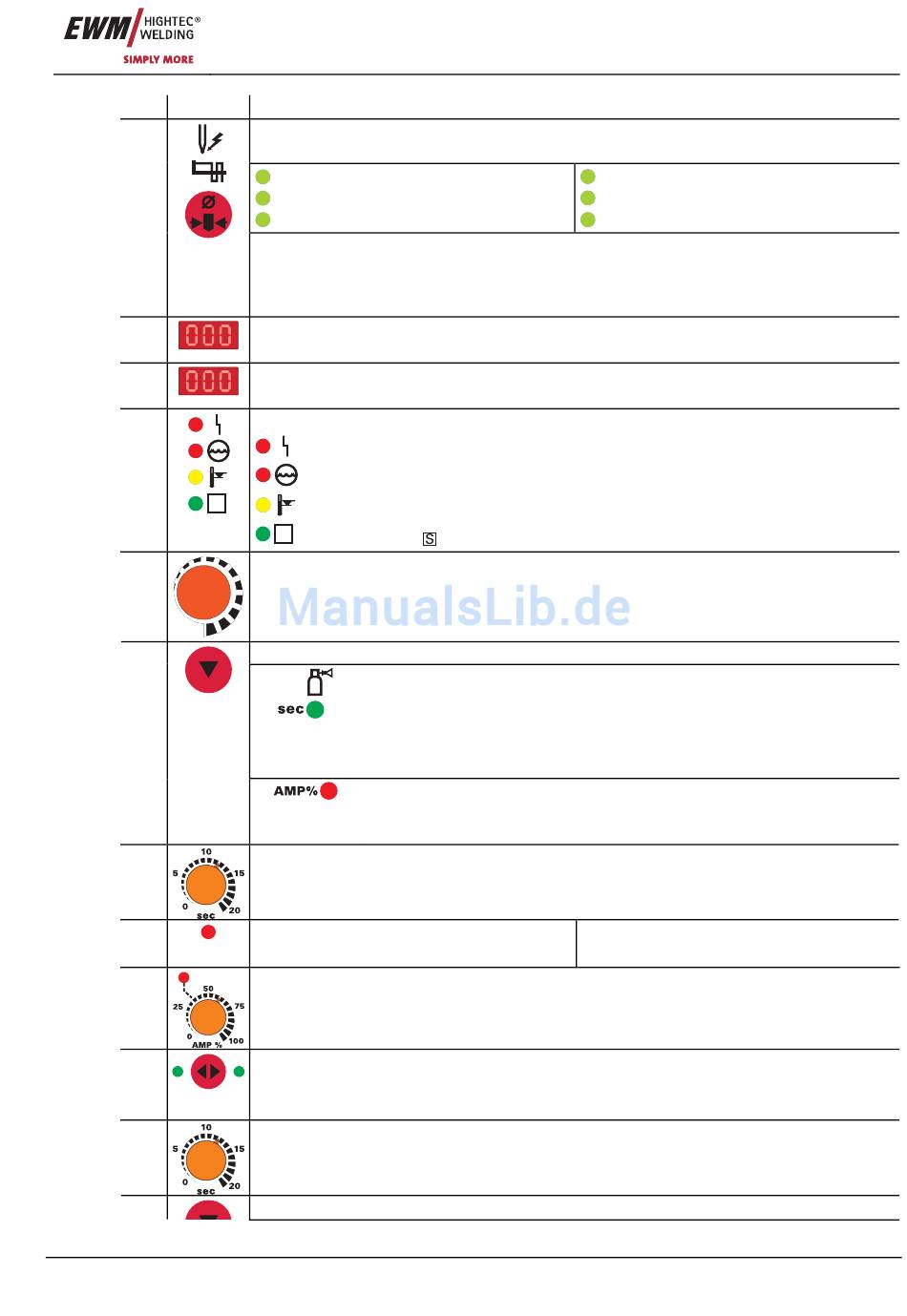

EWM TETRIX 300 AC/DC CLASSIC activArc Betriebsanleitung Seite 27

Pos. Symbol
5
6
7
8
S
9
10
11
12
AMP
13
14
15
16
Art. Nr.: 099-004876-EWM00
Beschreibung 0
Taste „Wolfram-Elektrodendurchmesser" / "Zündoptimierung" /
„Kalottenbildung"
∅ 1,0mm
1,0
∅ 1,6mm
1,6
∅ 2,0mm
2,0
Bestes Zünden und Stabilisieren des Lichtbogens (DC, AC) sowie optimale
Kalottenbildung der Wolframelektrode entsprechend des verwendeten Elektroden-
Durchmessers (AC). Der anwählbare Schweißstrom wird auf den maximal zulässigen
Schweißstrom der Wolframelektrode begrenzt.
Dreistelliges Display
Darstellung Schweißparameter (siehe auch Kap. "Schweißdatenanzeige Display").
Dreistelliges Display
Darstellung Schweißparameter (siehe auch Kap. "Schweißdatenanzeige Display").
Stör- / Zustandsanzeigen
Signalleuchte „Sammelstörung" (siehe Kap. Betriebsstörungen)
Signalleuchte „Wassermangel" (Schweißbrennerkühlung)
Signalleuchte „Übertemperatur"
S
Signalleuchte „ -Zeichen"
Drehgeber „Schweißparametereinstellung"
Einstellung aller Parameter wie z.B. Start-, Schweiß-, Endstrom, Gasvor-,
Gasnachströmzeit, Pulsflanken etc.
Taste „Gas- und Stromparameter"
Gasvorströmzeit / Gastest / Gasspülen (WIG)
• Gasvorströmen: Einstellbereich 0,0 s bis 20,0 s (0,1 s-Schritte)
• Gastest: Schutzgas strömt bis zu 20 s
• Gasspülen: Taste länger als 5 s drücken (LED blinkt).
Schutzgas strömt bis zur erneuten Betätigung der Taste
Startstrom (WIG) / Hotstartstrom (E-Hand)
Prozentual abhängig vom Hauptstrom.
Einstellbereich 1 % bis 200 % (1 %-Schritte).
Drehknopf Up-Slope-Zeit / Hotstartzeit
Einstellbereich Up-Slope-Zeit: 0,00 s bis 20,0 s (WIG)
Einstellbereich Hotstartzeit 0,00 s bis 5,0 s (E-Hand)
Hauptstrom (WIG) / Pulsstrom
I min bis I max (1 A Schritte)
Drehknopf „Absenkstrom (WIG) / Pulspausenstrom"
Einstellbereich 1 % bis 100 % (1 %- Schritte). Prozentual abhängig vom Hauptstrom.
Taste „WIG-Slope- und Punktzeiten"
• WIG-Downslopezeit, linke LED auf Absenkstrom (0 s bis 20 s)
• WIG-Upslopezeit, rechte LED auf Hauptstrom (0 s bis 20 s)
Drehknopf „Down-Slope-Zeit"
0,00 s bis 20,0 s
Taste „Gasnachströmzeit / Endstrom"
Funktionsbeschreibung
Gerätesteuerung - Bedienelemente
∅ 2,4mm
2,4
∅ 3,2mm
3,2
4,0 ∅ 4,0mm oder größer
>
Hauptstrom (E-Hand)
I min bis I max (1 A Schritte)
27
