EWM TETRIX 300 AC/DC CLASSIC activArc Betriebsanleitung Seite 17

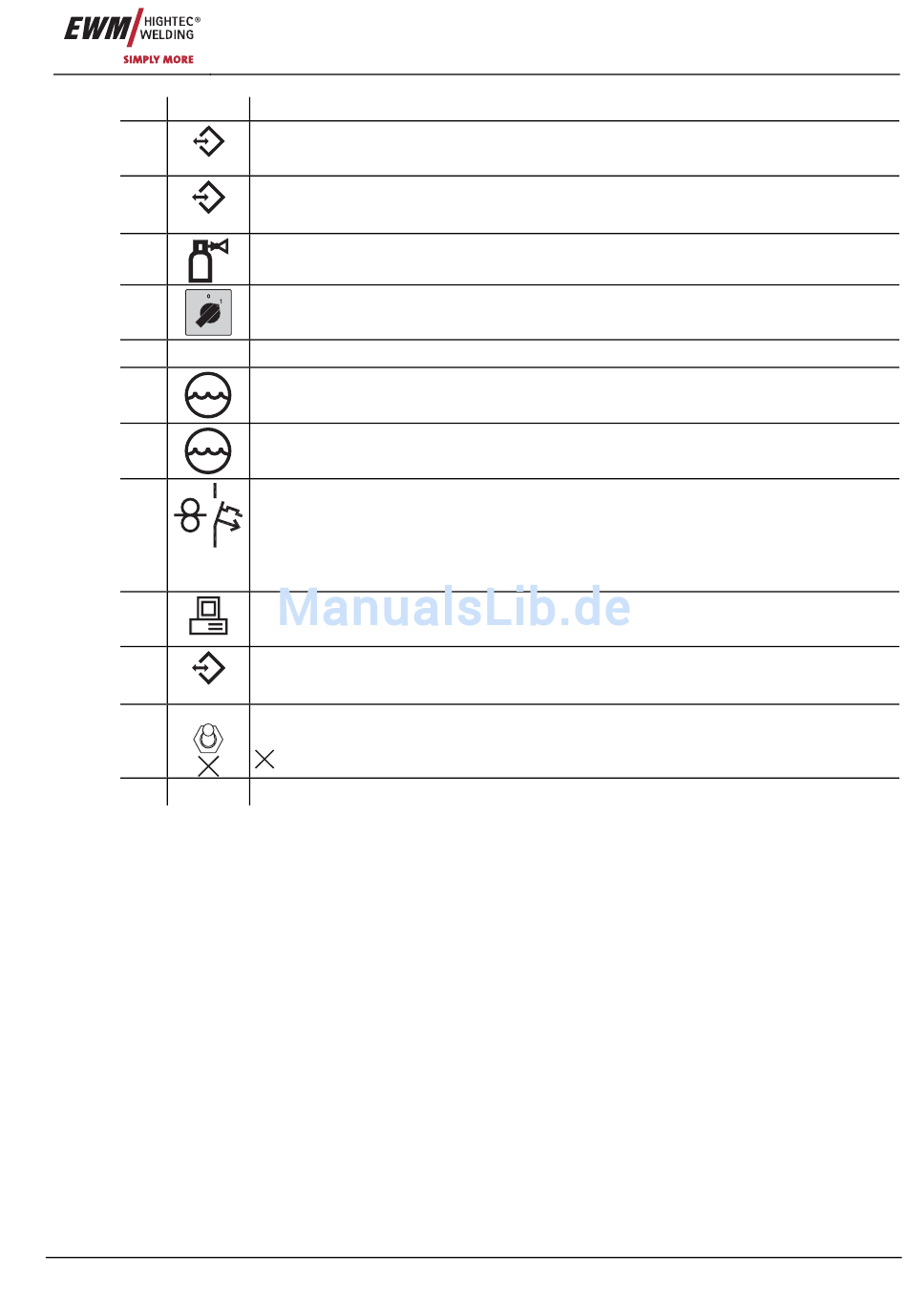

Pos. Symbol
1
analog
2
digital
3
4
5
6
7
8
9
PC INT
10
digital
HF
11
HF
12
Art. Nr.: 099-004876-EWM00
Beschreibung 0
Anschlußbuchse 19-polig (Option)
Analoge Automatenschnittstelle (siehe Kapitel Funktionsbeschreibung)
Anschlußbuchse, 7-polig (Option)
Anschluß Drahtvorschubgerät (Kaltdraht); RINT; Q-DOC etc.
Anschlußnippel G¼"
Schutzgasanschluß vom Druckminderer
Hauptschalter, Gerät Ein/Aus
Zugentlastung mit Netzanschlußkabel
Anschlußbuchse, 4-polig
Spannungsversorgung Kühlgerät
Anschlußbuchse, 8-polig
Steuerleitung Kühlgerät
Taster "Sicherungsautomat"; Absicherung:
• Zündgerät
• Gasventil
• Peripheriegeräte an den 7-poligen, digitalen Schnittstellen (Geräterückseite)
Ausgelösten Sicherungsautomat durch Betätigen zurücksetzen
D-SUB Anschlußbuchse 9-polig, serielle PC-Schnittstelle
Interface Set SECINT X10 DSUB notwendig (Installationshinweise beachten)
Anschlußbuchse, 7-polig (Option)
Anschluß Drahtvorschubgerät (Kaltdraht); RINT; Q-DOC etc.
Umschalter Zündungsarten
= HF-Zündung
HF
HF
= Liftarc (Berührungszündung)
Austrittsöffnung Kühlluft
Gerätebeschreibung
TETRIX 300 AC/DC
17
