16 I Kolben und Pleuel
2
Einbau
Position in
Werkzeuge: Kolbenringzange, Spitzzange
Stückliste
Vor Beginn jeglicher Arbeiten am Verdichter Sicherheitshinweise Seite 3-5 beachten!
2030
Arbeitsgang
2030
- Wir empfehlen, vor der Montage das Gehäuse innen zu reinigen.
2100
- Zylinderbohrung leicht einölen.
275 280
- Kolbenringnuten sorgfältig reinigen. Kolben und Pleuel vormontieren, Sicherungsringe für Kolbenbolzen
einsetzen.
- Kolben / Pleuel von unten her in die Zylinderlaufbuchsen bis zum Anschlag einführen.
- Auf richtige Einbaulage achten (Rillierung der Sauglamellen).
- Ölabstreifringe in die untere Nut und Verdichtungsringe in die obere Nut einsetzen. Kolbenringe vorsichtig und
290, 300
nur soweit wie nötig aufspreizen (Verformungs- bzw. Bruchgefahr).
- Kolbenringe mit Markierung "TOP" nach oben montieren.
- Die Stossfugen der Kolbenringe müssen mindestens 30° zueinander verdreht montiert sein, sie dürfen nicht
übereinander liegen.
- Kolbenringe mit der Kolbenringzange in die Kolbenringnuten drücken und den Kolben in die Zylinderbohrung
zurückschieben.

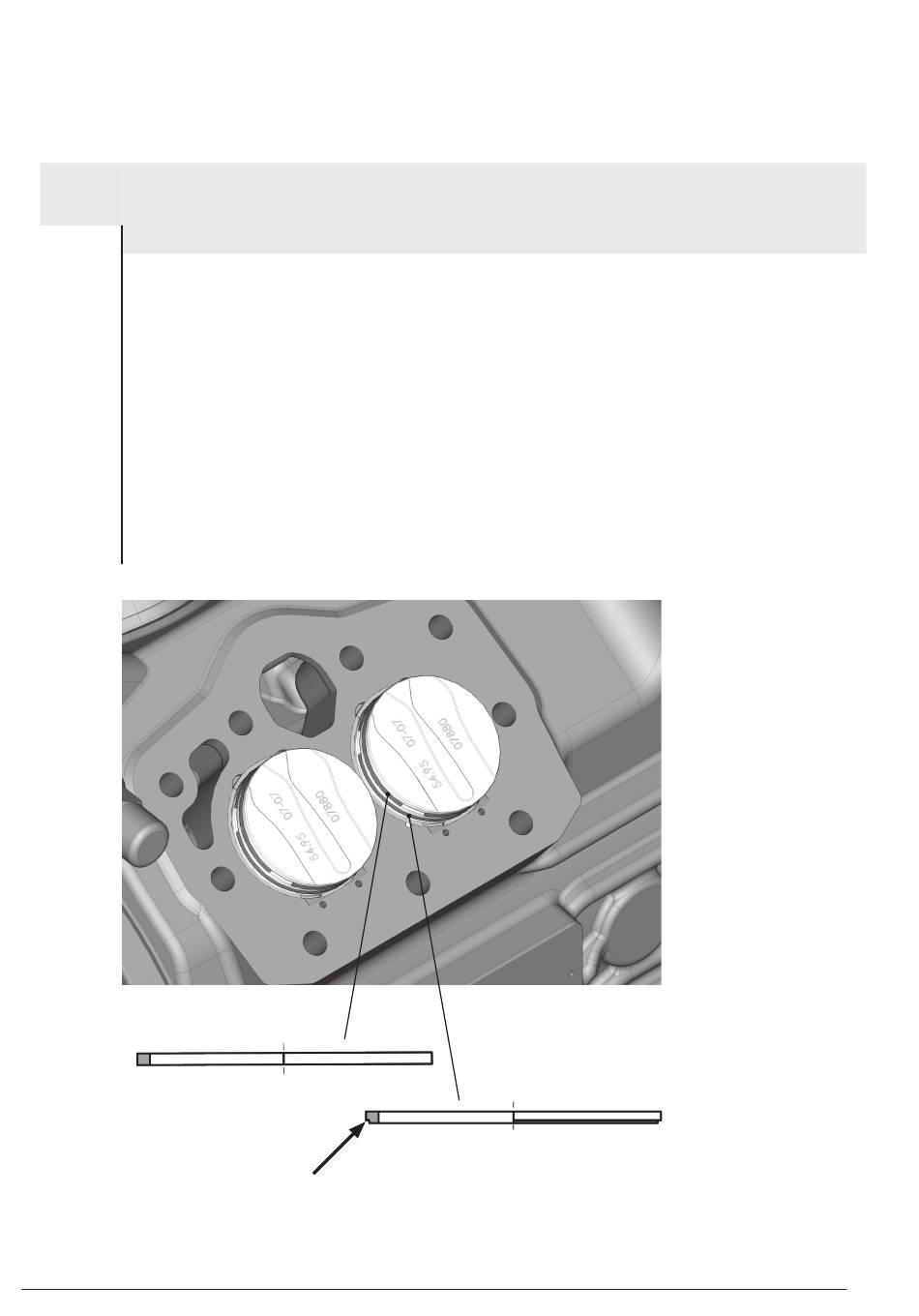

Verdichtungsring (Rechteckring/Minutenring)
44 | AX452626721594de-000301
Ölabstreifring (Nasenring)
Einstich
