Danfoss ETS 175L Installationshandbuch

Installation guide

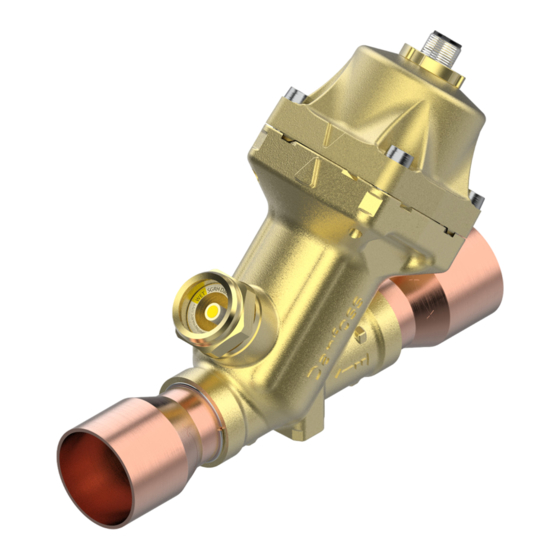

Electric Expansion Valve
Type ETS 175L, ETS 250L
Compatible refrigerants /
Kältemittel Kompatibilität /
Fluides compatibles /
Compatibilidad de refrigerantes /
适用的冷媒:
R134a, R404A, R407A, R407C, R407F,
R407H, R410A, R417A, R422A, R422B,
R422D, R438A, R442A, R448A, R449A,
R449B, R450A, R452A, R463A, R507,
R513A, R513B, R515A, R515B, R1234ze
NOTE: For more details check datasheet
Stepper motor type /
Schrittmotortype /
Type de moteur pas à pas /
Tipo de motor a pasos /
步进电机形式:
Bipolar
Nominal voltage / Nennspannung /
Tension nominale / Voltaje nominal /
名义电压:
12 V DC
Flow Direction / Durchflussrichtung / Sens d'écoulement /
Dirección del flujo / 流向:
Normal
1 | © Danfoss | Climate Solutions | 2021.03
Inlet fluid temperature /
Eingangstemperaturbereich /
entrée température du fluide /
entrada temperatura líquida /
入口流体温度:
Min. -40 °C / -40 °F
Max. 70 °C / 158 °F
Allowable ambient temperature /
Zulässige Umgebungstemperatur /
Température ambiante admissible /
Temperatura ambiente permisible /
允许的运行温度:
Min. -40 °C / -40 °F
Max. 70 °C / 158 °F
Resistance / Widerstand / résistance
électrique / Resistencia / 电阻:
52.4 Ohm ±10% @ 25
Reverse
Max. working pressure /
Max. zul. Betriebsüberdruck /
Pression de service max. /
Presión de trabajo máx. /
最大工作压力 (gauge):
MWP = 37 bar / 536 psig
Max. operating pressure
differential /
Max. Betriebsdruckdifferenz/
Pression différentielle de
fonctionnement max /
Presión diferencial de
funcionamiento máxima /
最大工作压差:
MOPD = 26 bar / 377 psig
Phase current / Phasenstrom /
Phase électrique / Corriente de
fase / 相电流:
O C 250 mA RMS
Application / Anwendung / Application / Aplicación / 应用:
AN361477117710en-000101
