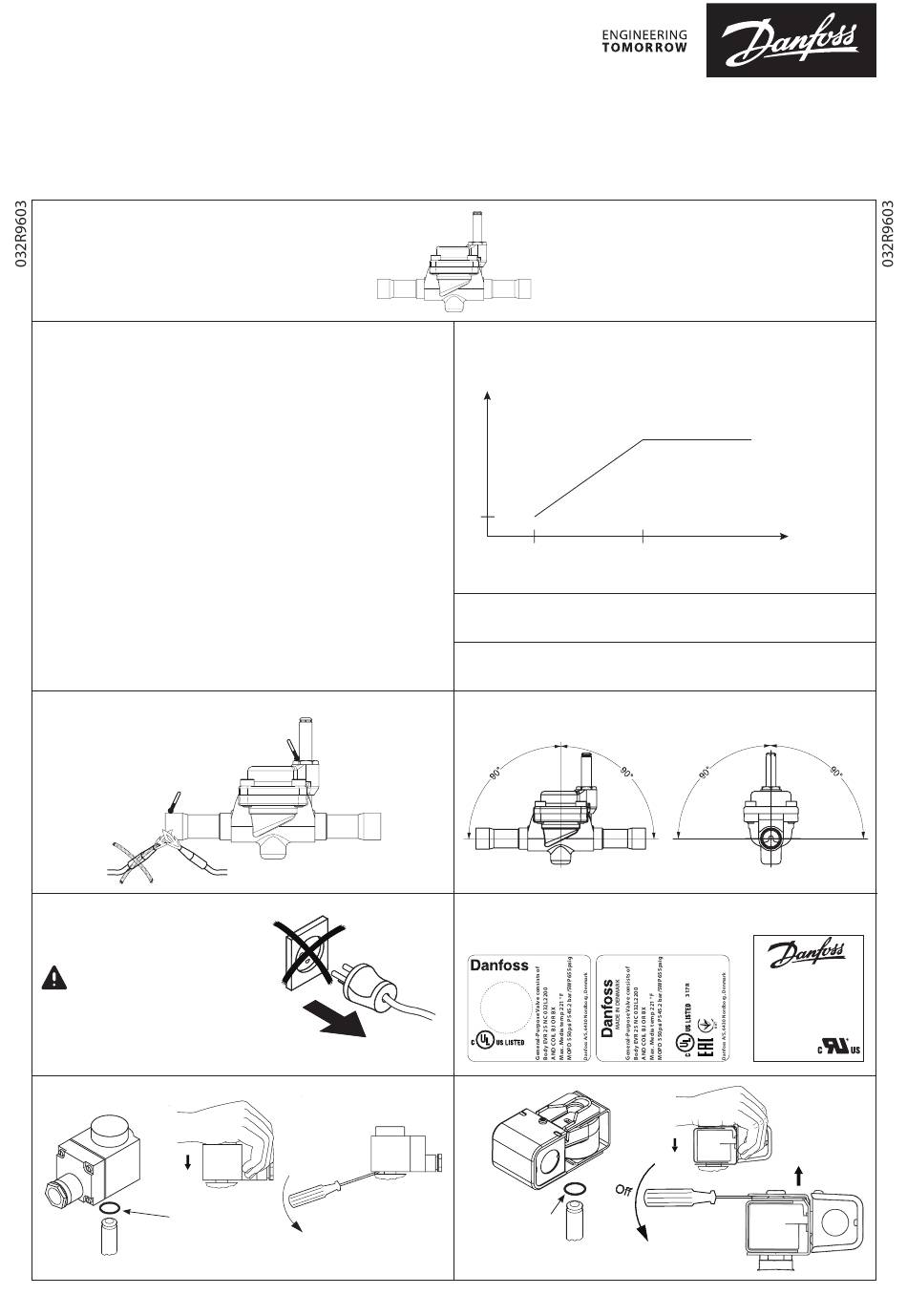

Danfoss EVR 25 Installationsanleitung

Installationsanleitung
Magnetventil
Typ EVR 25 (Version 2)
Kältemittel
R22/R407C, R134a, R404A/R507, R410A, R407A, R407F, R125,
R152A, R448A, R449A, R452A und R450A
Für eine vollständige Liste der zugelassenen Kältemittel gehen
Sie bitte auf www.products.danfoss.com. Suchen Sie dort über
die Artikelnummer nach dem entsprechenden Produkt. Die
zugelassenen Kältemittel stehen unter „Technische Daten".
Bitte beachten Sie die spezifischen Auswahlkriterien für die
jeweiligen Kältemittel, die im Datenblatt angegeben sind.
Montage
Max. 150 °C/300 °F
Max. 700 °C/1300 °F
Trennen Sie immer die
Spannungsversorgung zur Spule, wenn sie
demontiert wird. Die Spule kann beschädigt
sein und es besteht ein Verletzungsrisiko.
O-Ring zwingend
erforderlich
© Danfoss | DCS (az) | 2018.11
NC-Lötausführung
Klick!
Ab
Max. zul. Betriebsüberdruck
EVR-Lötausführung: 45,2 bar
Bar
3
-40
Max. zul. Betriebsüberdruck in bar im Verhältnis zur Medientemperatur in °C
Medientemperatur: -40 °C/-40 °F bis 105 °C/221 °F
Max. Öffnungsdifferenzdruck (MOPD): spulenabhängig
Montagewinkel
Kennzeichnung – Beispiel
Kennzeichnung des Ventils und Verweis auf
UL-zertifizierte Spulen
MADE IN DENMARK
317R
Wird empfohlen,
um Vibrationen
zu reduzieren;
nicht für die
Abdichtung erforderlich
45.2 bar
°C
0
MADE IN DENMARK
Type BJ120CS
Spare part no.
110-120V 60Hz
110V 50Hz
To be used with listed valve body
EVR•EVRH•EVRC•EVRP•EV2xx series
AKV•AKVA
See armature tube or label
Kennzeichnung Aufdruck auf der Spule
Klick!
B
A
DKRCC.PI.BB0.Z4.03 | 1
018F4110
15W
16W
