4 I Klemmbrett und Klemmenkasten
1
Ausbau
Position in
Werkzeuge: Schraubendreher Kreuzschlitz PH 3, Innensechskantschl. SW 5,
Stückliste
Schraubenschlüssel SW 10
2160, 2165
Vor Beginn jeglicher Arbeiten am Verdichter Sicherheitshinweise Seite 3-5 beachten!
2170
Arbeitsgang
- Klemmenkasten öffnen und Kabelverschraubungen am Klemmkasten lösen.
- Leiter von Haupt- und Steuerstromkreis an den Reihenklemmen lösen.
- Anschlüsse des PTC-Sensors am PTC-Klemmbrett lösen.
- Adern des Klemmbretts an den Reihenklemmen lösen.
- Verschraubung des Klemmenkasten lösen, Klemmenkasten und Dichtung abnehmen.
1070, 1071
- Verschraubung des Klemmbretts und des PTC-Klemmbretts lösen (zweiteilig, Wicklungs- und PTC-Anschluss
getrennt).
1060, 1065
- Klemmbretter und Dichtungen abnehmen und Wicklunganschlüsse sowie Anschlüsse des PTC-Sensors an jewei-
liger Klemmbrett-Unterseite lösen (Flachsteckverbindung).
4 x M6x25 (SW 5)
16 Nm
Loctite 243

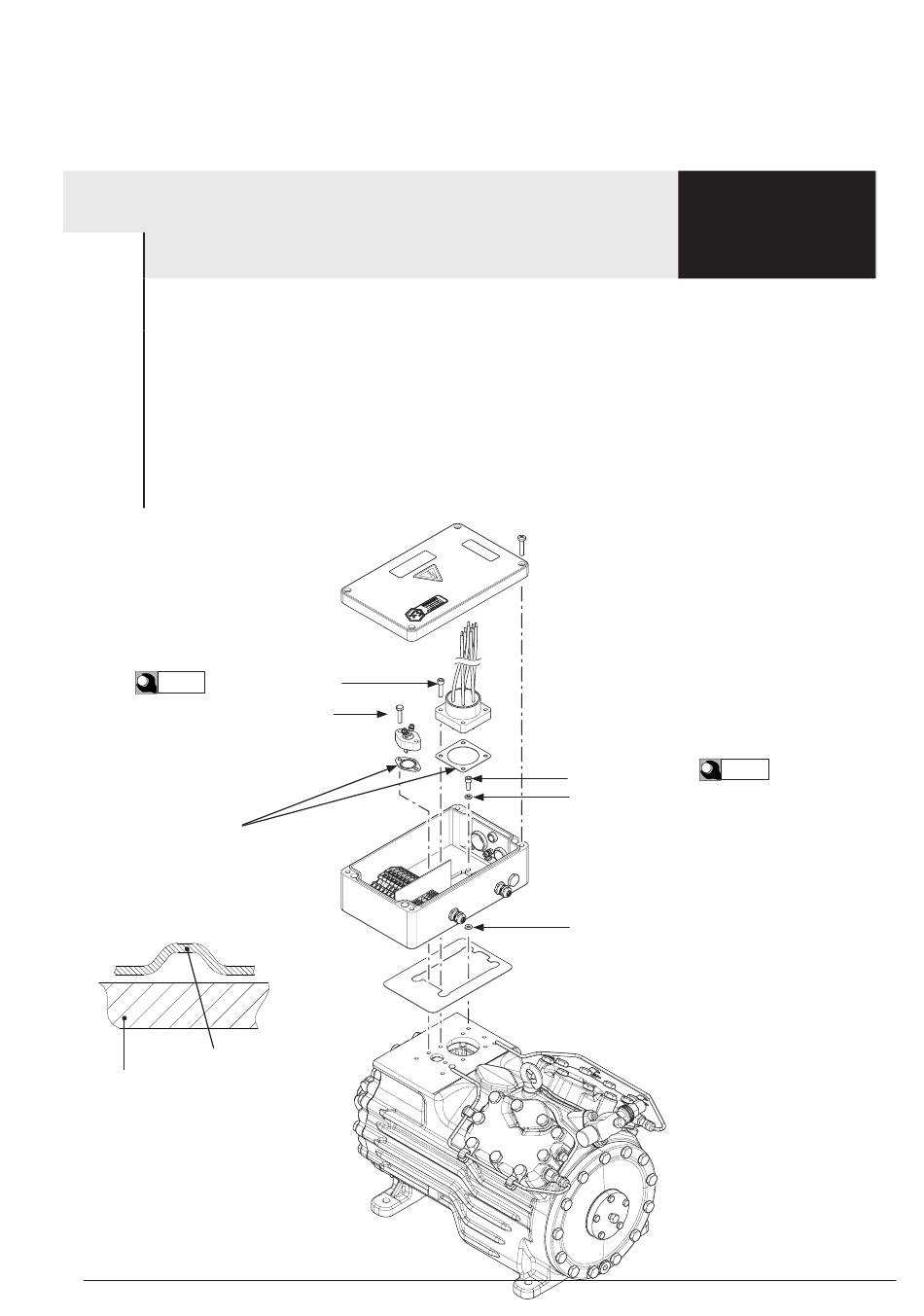

Einbaulage der Dichtungen beach-
ten, Sicke zeigt jeweils nach oben in
Richtung Klemmbrett
Dichtungssicke
Verdichtergehäuse
© Danfoss | Climate Solutions | 2023.10
Loctite 243
Bis Ausführungsschlüssel (AFS)
056
4 x M6x16 (SW 5)
10 Nm
Loctite 243
4 x B6,4-A2
4 x 6x12x1-A2 DIN988
AX452626721594de-000301 | 13
