11 I Leistungsregler (Zubehör)
1
Ausbau
Position in
Werkzeuge: Schraubenschlüssel SW 17, 32, Innensechskantschlüssel SW 8
Stückliste
Arbeitsgang
3300
3320
- Klemmenkasten der Magnetspule öffnen und Anschlussleitung abklemmen. Rändelmutter abschrauben und
Magnetspule mit Unterlegscheiben abziehen.
- Leistungsreglerventil herausschrauben.
3310
- Bei Wechsel des Zylinderdeckels Verschraubung lösen und Zylinderdeckel mit Dichtung abnehmen.
- Dichtflächen von Resten der alten Dichtung sorgfältig reinigen.

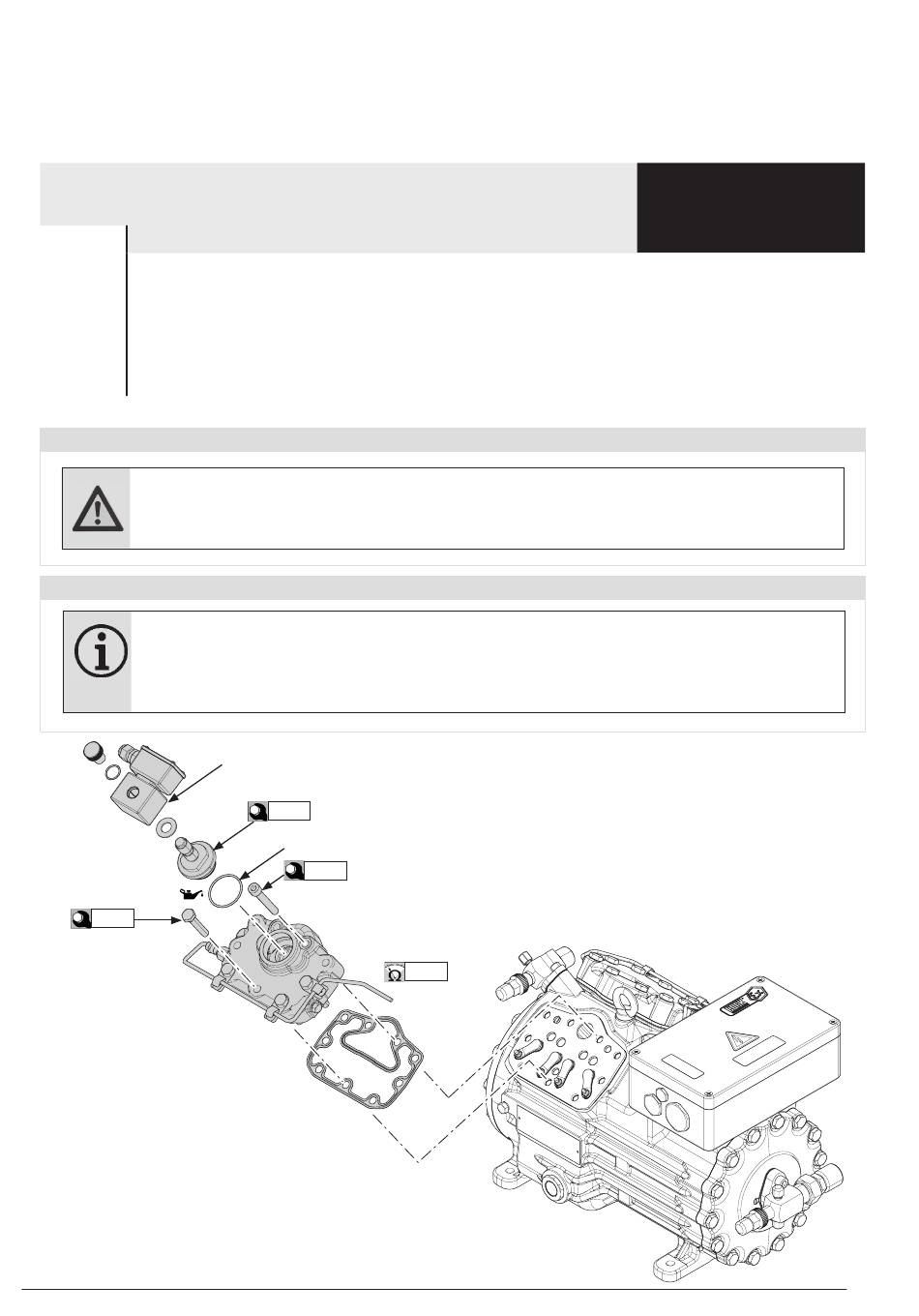

Leistungsregler Ausbau/Einbau
ACHTUNG! Vor Beginnn jeglicher Arbeiten am Verdichter Sicherheitshinweise auf Seite 3-5 beachten!
Wichtige Hinweise
INFO!
auf (-20 °C)
75 Nm
7 x Sechskantschraube
M10x55 (SW 17)
- *Bitte um Beachtung, dass die ehemaligen Bock ref. Nummern ohne 097B sind
30 | AX452626721594de-000301
Die „besonderen Bedingungen" der EG-Baumusterprüfbescheinigungen sind zu beachten!
(siehe beigelegte Montageanleitung Verdichter)
• Durch die Verwendung der Magnetspule Norgren, Id-Nr. 4280/4281 (Bock Teile-Nr.*: 097B70123,
097B70124, 097B70125) reduziert sich die zulässige Umgebungstemperatur des Verdichters
bis (+50 °C).
Beachten Sie das Typenschild der Magnetspule.
Ursprüngliche Magnetspule Buschjost Typ 9350 nicht mehr lieferbar, Ersatz Norgren Typ 4280/4281
60 Nm
O-Ring ∅ 45,69x2,62
75 Nm
2 x Zylinderschraube M10x65 (SW
Wärmeschutzthermostat
8)
≤ ≤ 100Ω Ω
Verdichterzulassung
TPS 05 ATEX 1127 X
© Danfoss | Climate Solutions | 2023.10
