14 I Lagerflansch und Ölsieb
2
Einbau
Position in
Werkzeuge: Drehmomentschlüssel, Schraubenschlüssel SW 10, 13, 17;
Stückliste
Innensechskantschlüssel SW 8
2110 ,
Vor Beginn jeglicher Arbeiten am Verdichter Sicherheitshinweise Seite 3-5 beachten!
2020,
Arbeitsgang
2220
- Gegebenenfalls Ölsumpf sorgfältig säubern.
- Ölsieb in Führung des Lagerflansches einsetzen. Dichtung mit Hilfe von zwei Schrauben auf Lagerflansch positi-
470, 480
onieren, Lagerflansch mit Dichtung montieren.
- Nach dem Anbringen des Lagerflansches auf das Verdichtergehäuse darauf achten, dass die Durchgangs-
bohrung im Lagerflansch für die Aufnahme der Verschlussschraube M16x1,5 und die Dichtung fluchtend zur
Bohrung des Verdichtergehäuses ausgerichtet werden. Vor dem Anziehen der Befestigungsschrauben prüfen, ob
die Verschlussschraube leicht eingeschraubt werden kann.
- Schrauben des Lagerflansches nach dem Anlegen nach Reihenfolge (1 bis 13 bzw. 1 bis 11 Seite 37) festziehen.
312
- Montage Ölpumpe entsprechend Kapitel 13.
- Informationen zur Ölbefüllung entnehmen Sie bitte dem Kapitel 3 "Ölablass / Ölwechsel".
- Dichtheitsprüfung durchführen.
Gefahr von Verdichterschäden!
- Öldruck kontrollieren (Anschluss E / 1/8" NPTF). Bei Wiederinbetriebnahme muss sich der Öldruck sofort
aufbauen. Öldifferenzdruck zum Saugdruck Verdichter betriebswarm 1,5-3 bar.
Wichtige Hinweise
• Keine Dichtungsreste in den Verdichter fallen lassen!
INFO!
• Verwendung der Dichtung Lagerflansch hinten in Abhängigkeit der Verdichterversion beachten.
Weichstoffdichtung Lagerflansch (gelb)
Kunststoff-Verschlussschraube (Außensechskant)
© Danfoss | Climate Solutions | 2023.10
a) Verdichter mit Kunststoff-Verschlussschraube
= Weichstoffdichtung (gelb)
b) Verdichter mit Metall-Verschlussschraube
= Metallsickendichtung (schwarz)

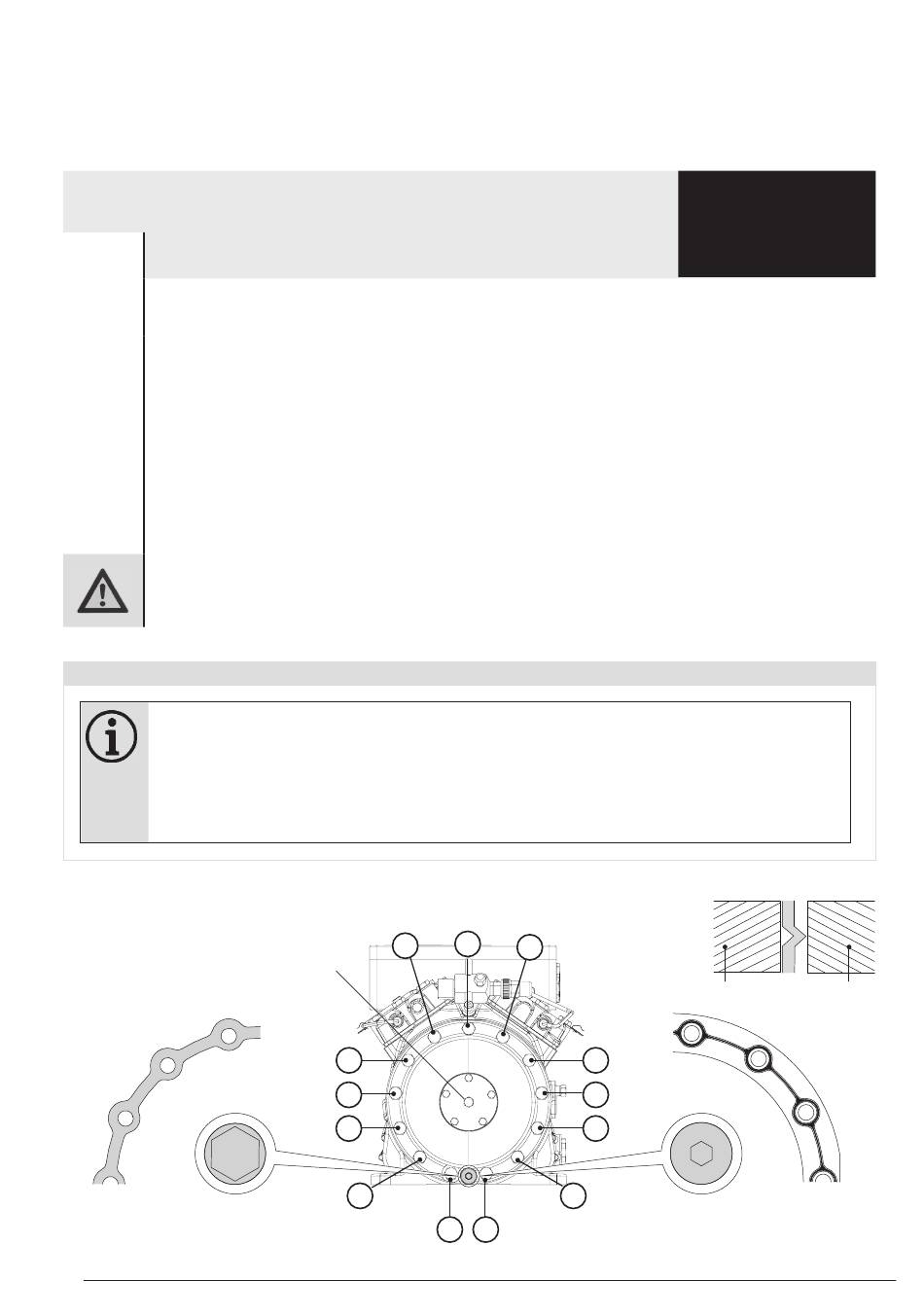

Anzugsreihenfolge:
EX-HG22P/e-34P/e
1
Anschluss E
12
10
8
6
13
3
5
7
9
11
4
2
Bis Ausführungsschlüssel (AFS)
056
Positionierung der Metallsickendichtung
Lagerflansch
Verdichtergehäuse
Metallsickendichtung Lagerflansch (schwarz)
Metall-Verschlussschraube (Innensechskant)
AX452626721594de-000301 | 39
