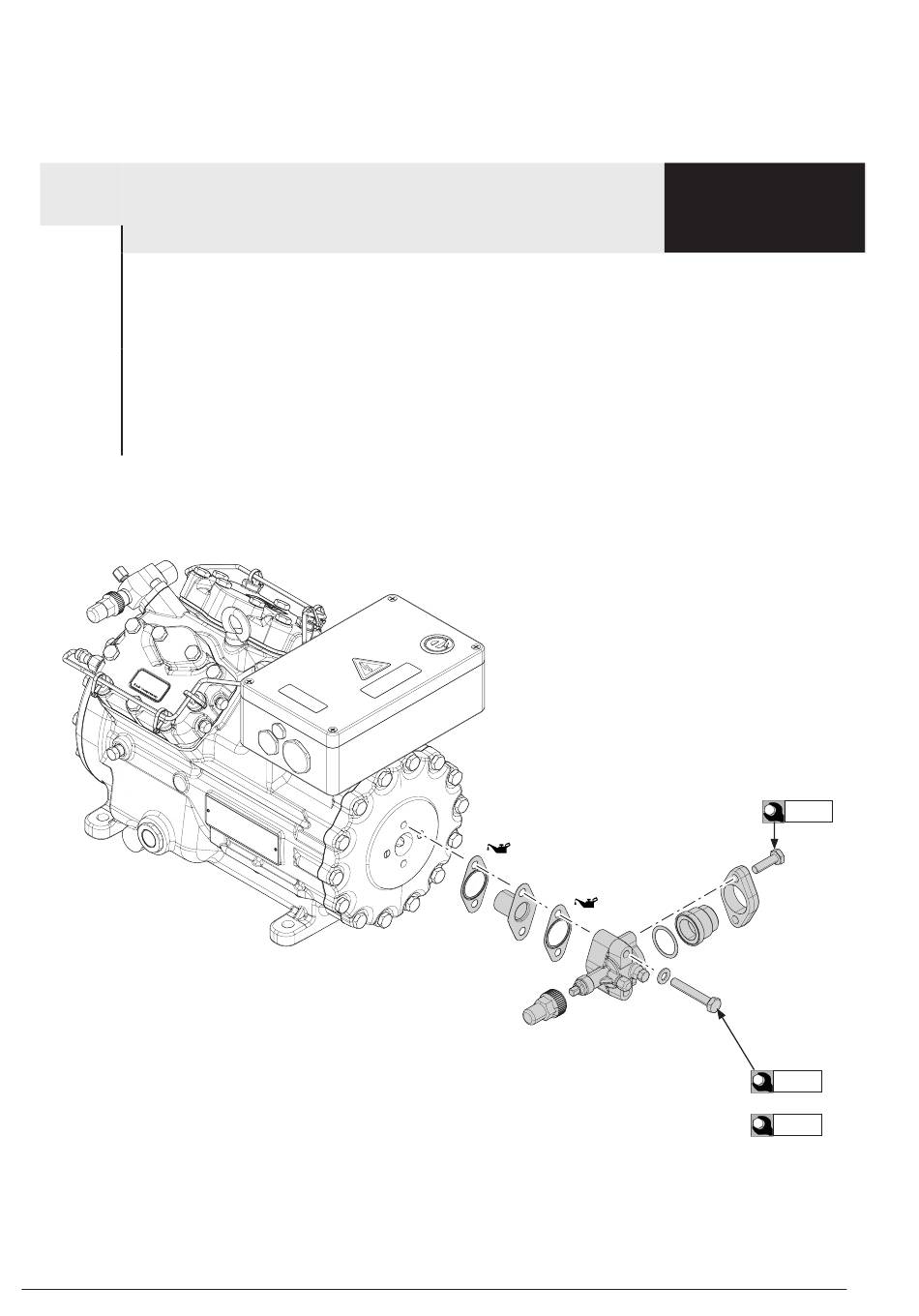

5 I Flanschabsperrventil (LP)
1
Ausbau
Position in
Werkzeuge: Schraubenschlüssel SW 17, 20, 24, Innensechskantschlüssel SW 6
Stückliste
Vor Beginn jeglicher Arbeiten am Verdichter Sicherheitshinweise Seite 3-5 beachten!
2070
Lötarbeiten nur unter Ausschluß explosiver Atmosphäre durchführen. Hinweise zum Einsatz von Kohlenwasser-
stoffen in der Montageanleitung Verdichter beachten!
Arbeitsgang
1230, 1220
- Bei Absperrventilen mit abnehmbarem Lötstutzen Verschraubung lösen und Saugleitung zur Seite rücken.
1210, 1190
- Flanschverschraubung des Absperrventils lösen. Absperrventil, Dichtungen und Saugsieb abnehmen. Bei direkter
EX-HG34e:
Lötverbindung Saugleitung auslöten.
- Dichtflächen von Resten der alten Dichtung sorgfältig reinigen und darauf achten, dass keine Dichtungsreste in
1240, 1244
1260, 1221
den Verdichter gelangen.
18 | AX452626721594de-000301
EX-HG22e:
Zylinderschraube M8x25 (SW 6)
EX-HG34e:
Sechskantschraube M10x65 (SW 17)
