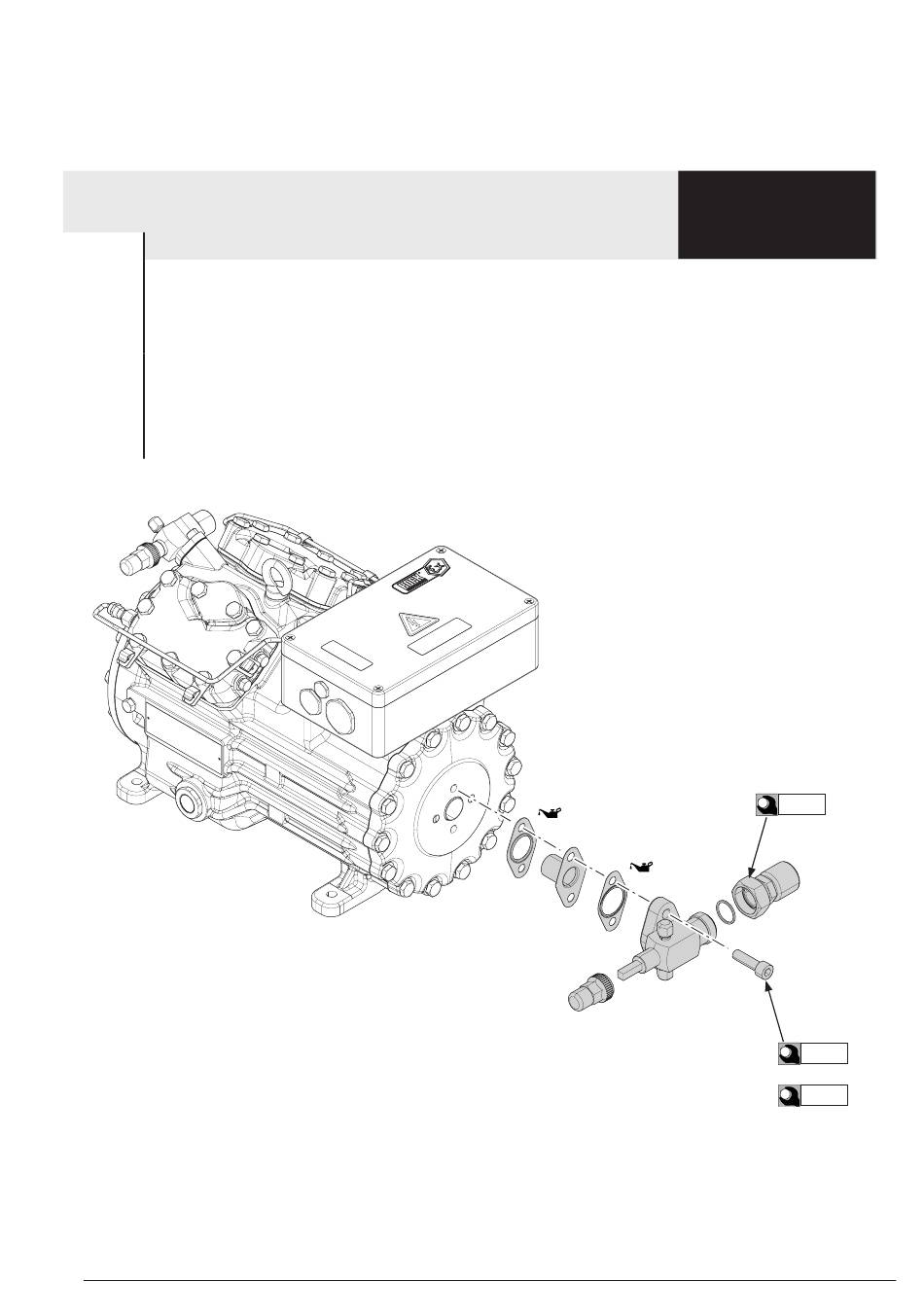

5 I Flanschabsperrventil (LP)
1
Ausbau
Position in
Werkzeuge: Schraubenschlüssel SW 8, 10, 14, 17, 20, 24, Innensechskantschl. SW 6
Stückliste
Vor Beginn jeglicher Arbeiten am Verdichter Sicherheitshinweise Seite 3-5 beachten!
2070
Lötarbeiten nur unter Ausschluß explosiver Atmosphäre durchführen. Hinweise zum Einsatz von Kohlenwasser-
stoffen in der Montageanleitung Verdichter beachten!
Arbeitsgang
- Bei Absperrventilen mit abnehmbarem Lötstutzen Verschraubung lösen und Saugleitung zur Seite rücken.
- Flanschverschraubung des Absperrventils lösen. Absperrventil, Dichtungen und Saugsieb abnehmen. Bei direkter
Lötverbindung Saugleitung auslöten.
- Dichtflächen von Resten der alten Dichtung sorgfältig reinigen und darauf achten, dass keine Dichtungsreste in
den Verdichter gelangen.
© Danfoss | Climate Solutions | 2023.10
Bis Ausführungsschlüssel (AFS)
EX-HG12P + 22P/e:
Zylinderschraube M8x25 (SW 6)
EX-HG34P/e:
Sechskantschraube M10x65 (SW 17)
AX452626721594de-000301 | 17
056
80 Nm
37 Nm
60 Nm
