15 I Kurbelwelle
1
Ausbau
Position in
Werkzeuge: -
Stückliste
Vor Beginn jeglicher Arbeiten am Verdichter Sicherheitshinweise Seite 3-5 beachten!
2050
Arbeitsgang
320
- Ausbau ist nur möglich, wenn zuvor Rotor (siehe Kapitel 7) ausgebaut wurde!
- Passfeder ölpumpenseitig von der Kurbelwelle abnehmen.
790

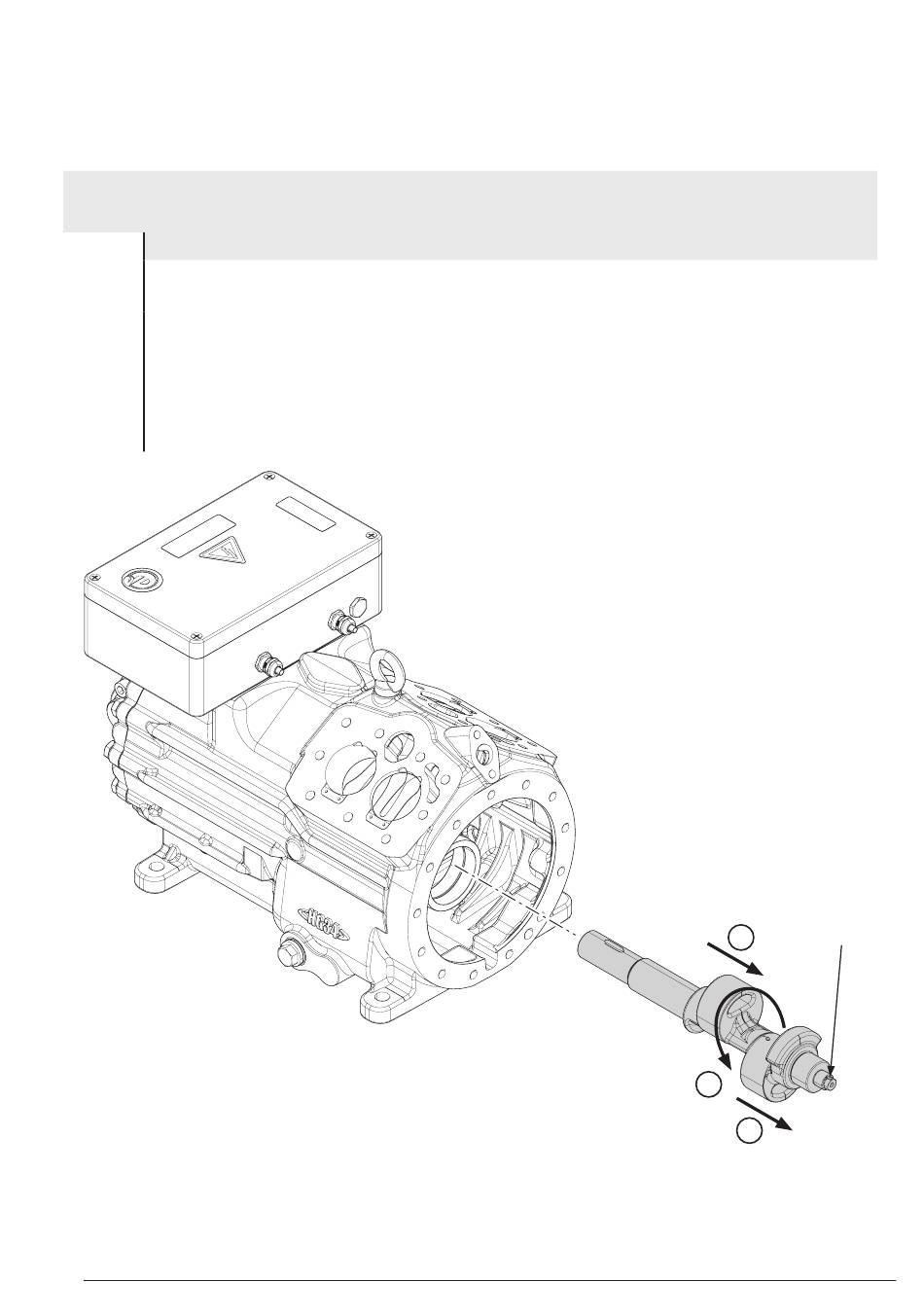

- Kurbelwelle aus den Pleuel auslösen und herausnehmen.
1 Kurbelwelle soweit herausziehen, bis vorderer Hubzapfen (Pleuellager) freiliegt.
2 Kurbelwelle ca. 180 Grad drehen und Pleuel so bewegen, dass hinterer Hubzapfen durch Pleuelauge(n) des(der)
davor liegenden Pleuel gezogen werden kann (2-Zylinder-/4-Zylinder-Verdichter).
3 Kurbelwelle vollends herausziehen, Passfeder rotorseitig beachten.
© Danfoss | Climate Solutions | 2023.10
Passfeder
3
2
1
AX452626721594de-000301 | 41
