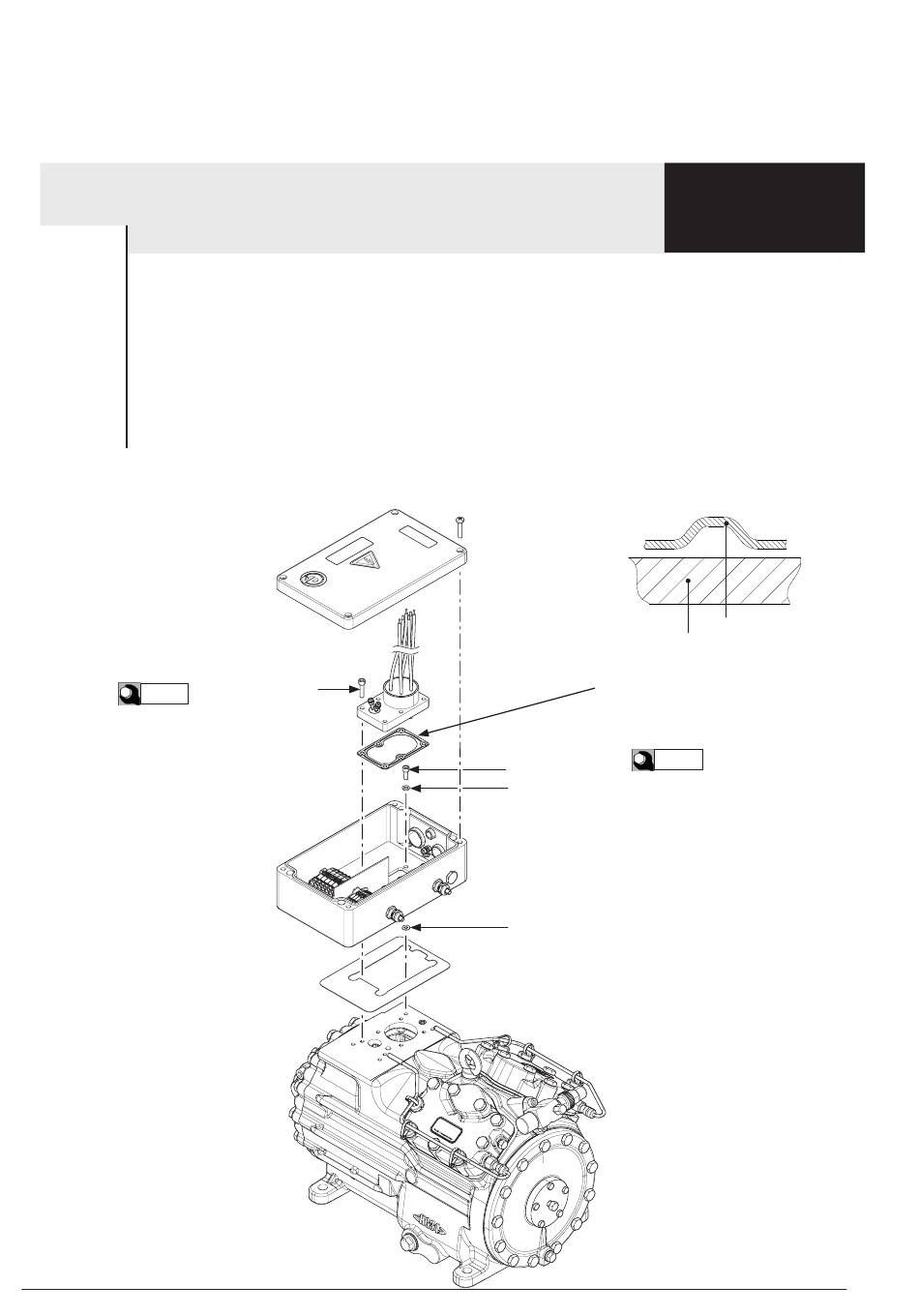

4 I Klemmbrett und Klemmenkasten
1
Ausbau
Position in
Werkzeuge: Innensechskantschlüssel SW 5, Schraubendreher Kreuzschlitz PH 3
Stückliste
Vor Beginn jeglicher Arbeiten am Verdichter Sicherheitshinweise Seite 3-5 beachten!
2160, 2170
Arbeitsgang
- Klemmenkasten öffnen und Kabelverschraubungen am Klemmkasten lösen.
- Leiter von Haupt- und Steuerstromkreis an den Reihenklemmen lösen.
- Anschlüsse des PTC-Sensors am Klemmbrett lösen.
- Adern des Klemmbretts an den Reihenklemmen lösen.
- Verschraubung des Klemmenkasten lösen, Klemmenkasten und Dichtung abnehmen.
1070
- Verschraubung des Klemmbretts lösen (einteilig, Wicklungs- und PTC-Anschluss kombiniert).
1060
- Klemmbrett und Dichtung abnehmen. Anschlüsse an Klemmbrett-Unterseite lösen (Flachsteckverbindung).
16 Nm
14 | AX452626721594de-000301
6 x M6x25 (SW 5)
Loctite 243
Ab Ausführungsschlüssel (AFS)
Verdichtergehäuse
Einbaulage der Dichtung beachten,
Sicke zeigt nach oben in Richtung
Klemmbrett
4 x M6x16 (SW 5)
10 Nm
Loctite 243
4 x B6,4-A2
4 x 6x12x1-A2 DIN988
© Danfoss | Climate Solutions | 2023.10
057
Dichtungssicke
