14 I Lagerflansch und Ölsieb
2
Einbau
Position in
Werkzeuge: Drehmomentschlüssel, Schraubenschlüssel SW 10, 13, 17;
Stückliste
Innensechskantschl. SW 6
2110 ,
Vor Beginn jeglicher Arbeiten am Verdichter Sicherheitshinweise Seite 3-5 beachten!
2020,
Arbeitsgang
2220
- Gegebenenfalls Ölsumpf sorgfältig säubern.
- Dichtung mit Hilfe von zwei Schrauben auf Lagerflansch positionieren, Lagerflansch mit Dichtung montieren.
470, 480
- Schrauben des Lagerflansches nach dem Anlegen nach Reihenfolge (1 bis 13) festziehen.
312
- Ölsieb einführen, festschrauben und mit Verschlussschraube schließen.
- Montage Ölpumpe entsprechend Kapitel 13.
- Informationen zur Ölbefüllung entnehmen Sie bitte dem Kapitel 3 "Ölablass / Ölwechsel".
- Dichtheitsprüfung durchführen.
Gefahr von Verdichterschäden!
- Öldruck kontrollieren (Anschluss E / 1/8" NPTF). Bei Wiederinbetriebnahme muss sich der Öldruck sofort
aufbauen. Öldifferenzdruck zum Saugdruck Verdichter betriebswarm 1,5-3 bar.
Wichtige Hinweise
INFO!

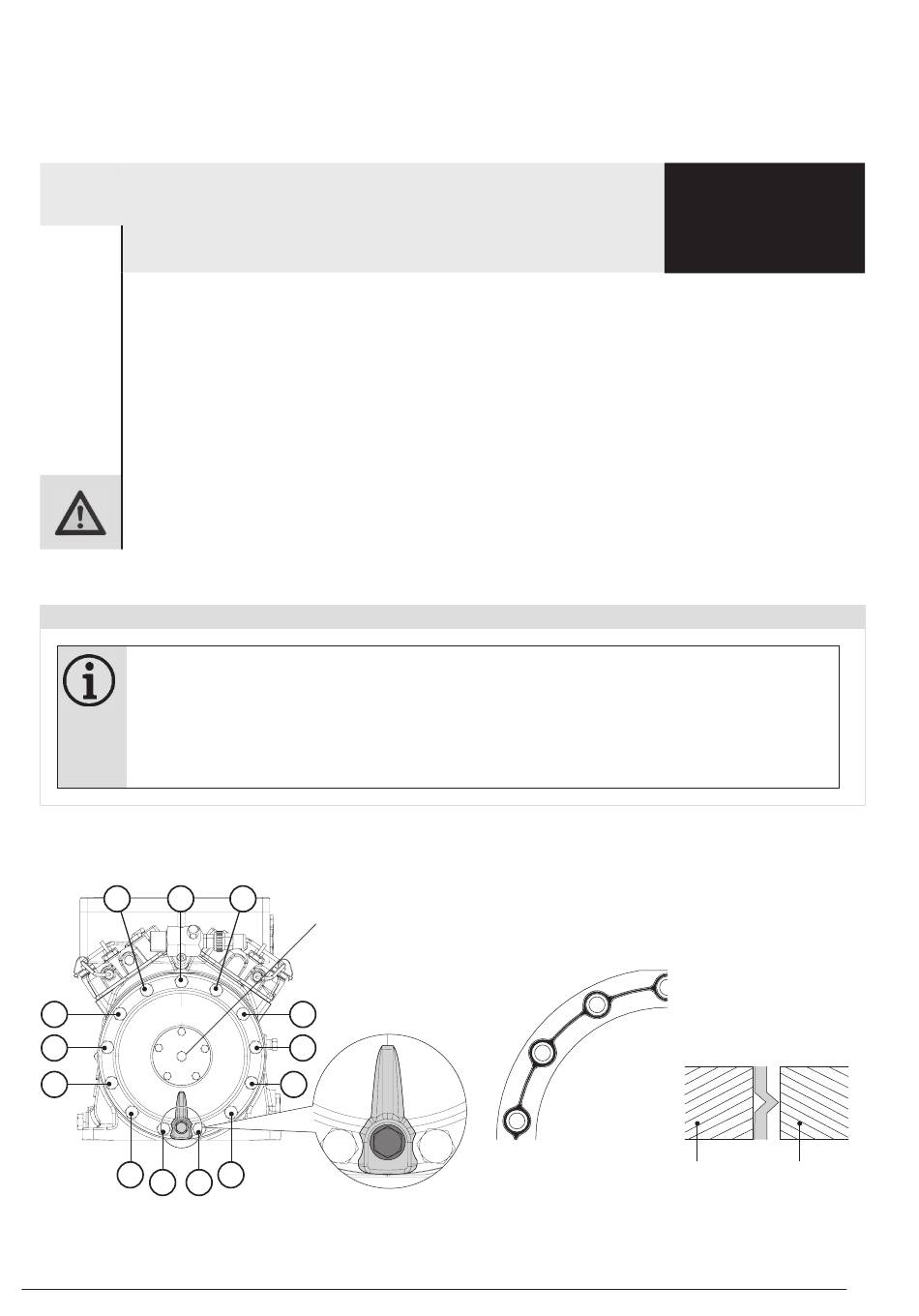

Anzugsreihenfolge:
EX-HG22e-34e
1
13
12
10
8
6
4
2
40 | AX452626721594de-000301
• Keine Dichtungsreste in den Verdichter fallen lassen!
• Verwendung der Dichtung Lagerflansch hinten in Abhängigkeit der Verdichterversion beachten.
a) Verdichter mit Kunststoff-Verschlussschraube
= Weichstoffdichtung (gelb)
b) Verdichter mit Metall-Verschlussschraube
= Metallsickendichtung (schwarz)
3
Anschluss E
5
7
9
11
Positionierung der Metallsickendichtung
Dichtung Lagerflansch (schwarz)
© Danfoss | Climate Solutions | 2023.10
Ab Ausführungsschlüssel (AFS)
057
Lagerflansch
Verdichtergehäuse
