8 I Stator
2
Einbau
Position in
Werkzeuge: Innensechskantschlüssel SW 4, Schraubenschlüssel SW 13, Spitzzange
Stückliste
Vor Beginn jeglicher Arbeiten am Verdichter Sicherheitshinweise Seite 3-5 beachten!
2130,
Arbeitsgang
2280
- Sitz der Passfeder für die Statorsicherung prüfen.
- Ausrichtung von Passfeder zu Stator beachten, die Teile können nur fluchtend ausgerichtet montiert werden.
- Stator in das Gehäuse schieben, dabei nicht verkanten. Dabei darauf achten, dass Kabelbaum in Richtung des
Motordeckels zeigt.
- Wicklungsanschlüsse nach Einführen des Stators durch die große Klemmbrettöffnung führen. PTC-Anschlüsse durch
die kleinere Klemmbrettöffnung führen. Aderisolation beim Durchführen nicht beschädigen, Adern nicht knicken.

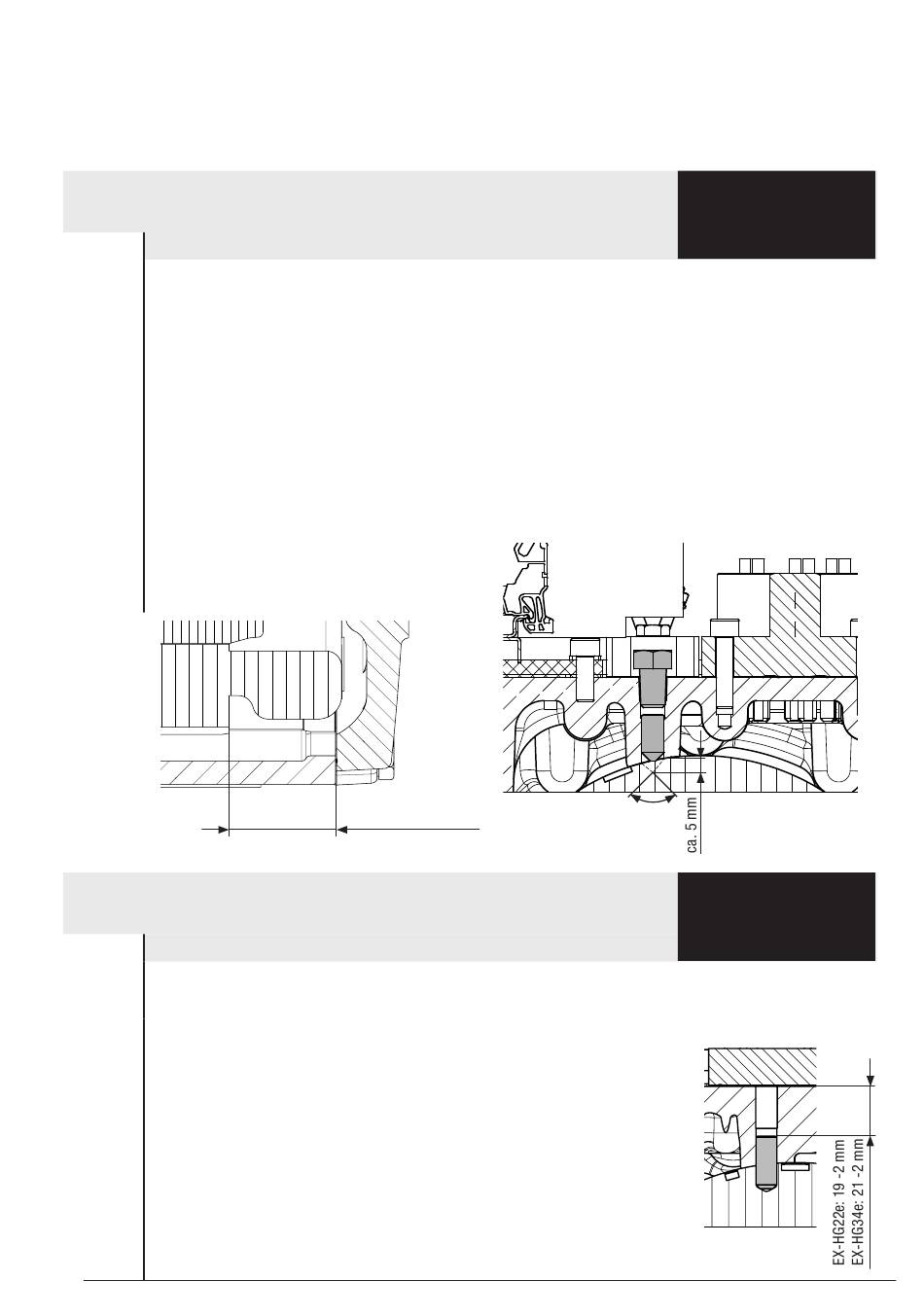

Statorausrichtung und -fixierung:
- EX-HG12P, EX-HG22P/e-34P/e: Stator bis zum Anschlag einschieben, Stator für Gewindestift vorbohren mit
Spitzenwinkel 90 °, Gewindestift M8 einschrauben. Verschlussschraube einschrauben, abdichten mit Loctite 243.
Teilweise existieren Versionen mit zwei Gewindestiften zur Statorfixierung. In diesem Fall oberen Gewindestift mit
Loctite 243 sichern.
Ausnahme:
- EX-HG22P/e mit Motor 2,2 kW:
Stator einschieben und nach Kontrollmaß
ausrichten, weitere Schritte siehe oben.
2
Einbau
Position in
Werkzeuge: Innensechskantschlüssel SW 4, Schraubenschlüssel SW 13, Spitzzange
Stückliste
Vor Beginn jeglicher Arbeiten am Verdichter Sicherheitshinweise Seite 3-5 beachten!
2130,
Arbeitsgang
2280
- Sitz der Passfeder für die Statorsicherung prüfen.
- Ausrichtung von Passfeder zu Stator beachten, die Teile können nur fluchtend
ausgerichtet montiert werden
- Stator in das Gehäuse schieben, dabei nicht verkanten. Dabei darauf achten,
dass Kabelbaum in Richtung des Motordeckels zeigt.
- Wicklungsanschlüsse nach Einführen des Stators durch die große Klemmbrettöffnung
führen. PTC-Anschlüsse durch die kleinere Klemmbrettöffnung führen. Aderisolation
beim Durchführen nicht beschädigen, Adern nicht knicken.
Statorausrichtung und -fixierung:
- EX-HG22e-34e: Stator soweit einschieben, bis Bohrung am Stator für Gewindestift
mit Gehäusebohrung fluchtet. Statorschraube (Gewindestift) entsprechend Abbildung
einschrauben. Die Aushärtezeit der Gewindebeschichtung beträgt 6 Stunden.
Die Statorschraube darf nur einmalig verwendet werden.
© Danfoss | Climate Solutions | 2023.10
Stator 2,2 kW
Kontrollmaß 44 mm
Bis Ausführungsschlüssel (AFS)
056
90 °
Ab Ausführungsschlüssel (AFS)
057
AX452626721594de-000301 | 25
