11 I Leistungsregler (Zubehör)
1
Ausbau
Position in
Werkzeuge: Schraubenschlüssel SW 17, 32, Innensechskantschlüssel SW 8
Stückliste
Arbeitsgang
3300
3320
- Klemmenkasten der Magnetspule öffnen und Anschlussleitung abklemmen. Rändelmutter abschrauben und
Magnetspule mit Unterlegscheiben und Passhülsen abziehen.
3310
- Ventilkörper Leistungsregler herausschrauben.
- Bei Wechsel des Zylinderdeckels Verschraubung lösen und Zylinderdeckel mit Dichtung abnehmen.
- Dichtflächen von Resten der alten Dichtung sorgfältig reinigen.

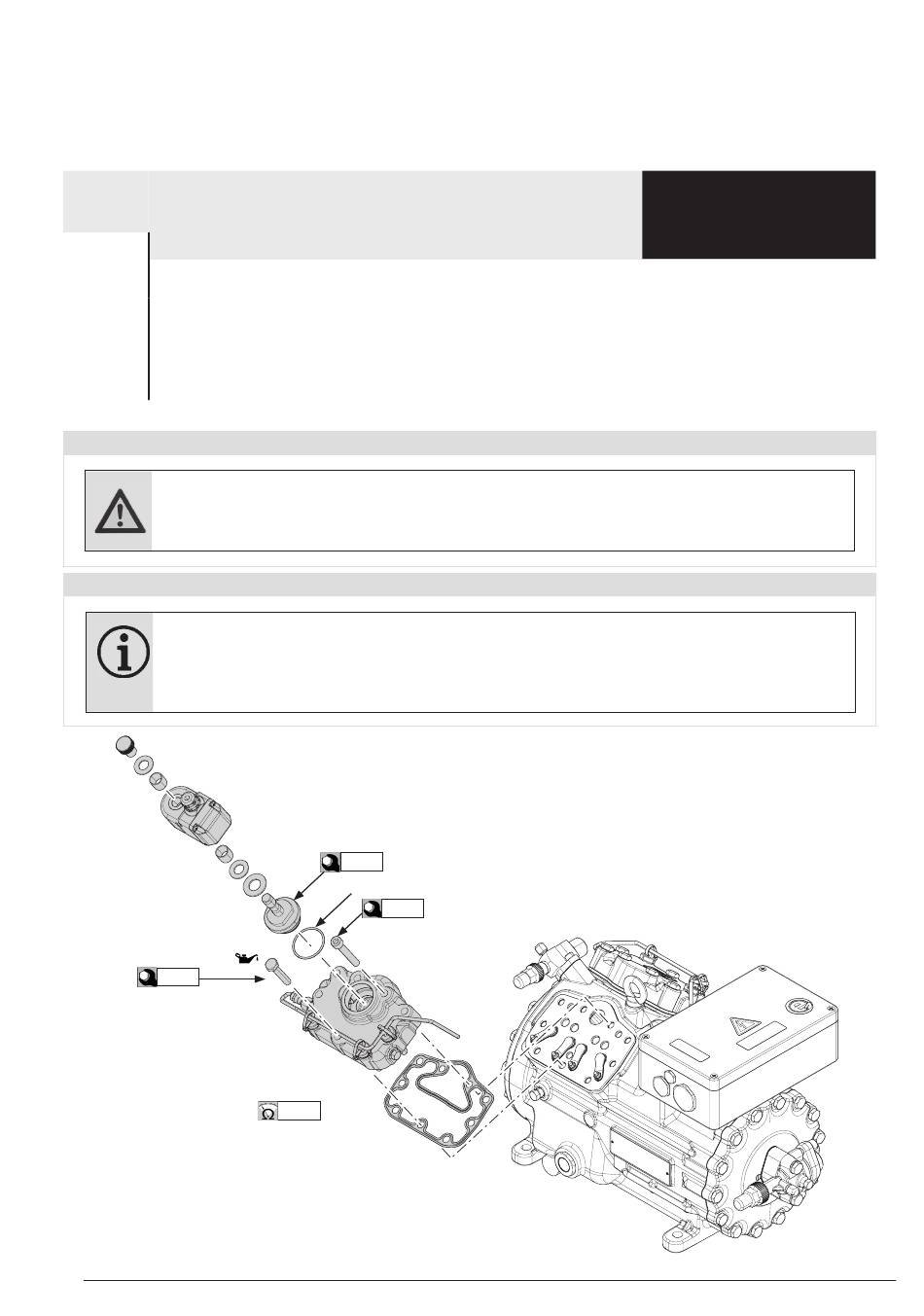

Leistungsregler Ausbau/Einbau
ACHTUNG! Vor Beginnn jeglicher Arbeiten am Verdichter Sicherheitshinweise auf Seite 3-5 beachten!
Die „besonderen Bedingungen" der EG-Baumusterprüfbescheinigungen sind zu beachten!
(siehe beigelegte Montageanleitung Verdichter)
Wichtige Hinweise
INFO!
• Durch die Verwendung der Magnetspule Norgren, Id-Nr. 4280/4281 (Bock Teile-Nr.*: 097B70123,
auf (-20 °C)
bis (+50 °C).
75 Nm
7 x Sechskantschraube
M10x55 (SW 17)
Wärmeschutzthermostat
- *Bitte um Beachtung, dass die ehemaligen Bock ref. Nummern ohne 097B sind
© Danfoss | Climate Solutions | 2023.10
097B70124, 097B70125) reduziert sich die zulässige Umgebungstemperatur des Verdichters
Beachten Sie das Typenschild der Magnetspule.
60 Nm
O-Ring ∅ 45,69x2,62
75 Nm
2 x Zylinderschraube M10x65 (SW 8)
≤ ≤ 100Ω Ω
Verdichterzulassung
TPS 13 ATEX 55283 008 X
EPS 16 ATEX 1095 X
