7 I Rotor
1
Ausbau
Position in
Werkzeuge: Schraubenschlüssel SW 13 bzw. 19
Stückliste
Vor Beginn jeglicher Arbeiten am Verdichter Sicherheitshinweise Seite 3-5 beachten!
2130
Arbeitsgang
820, 810

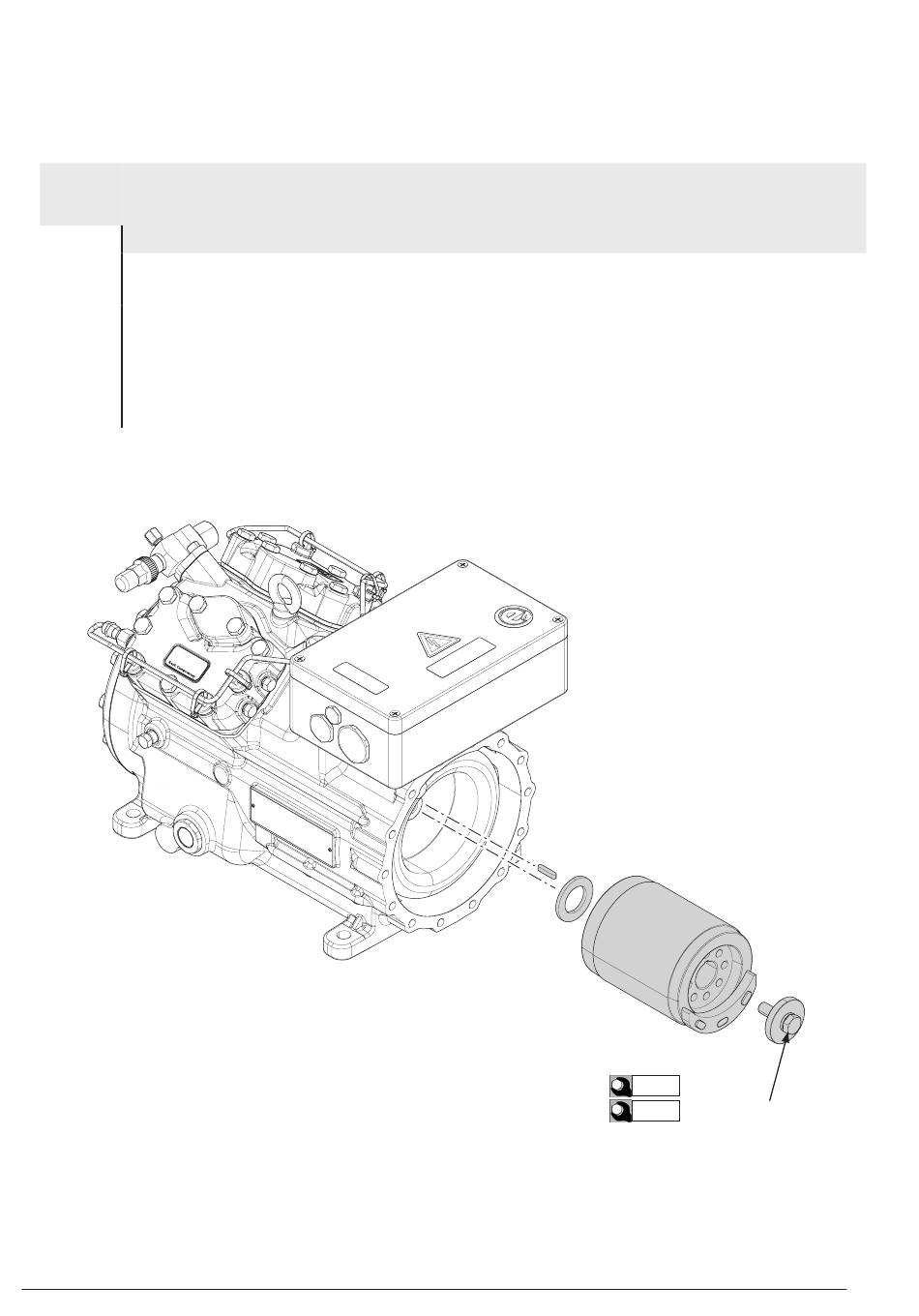

- Rotorschraube mit Scheibe und Federring lösen, falls vorhanden (EX-HG34e) Distanzhülse und Unterlegscheibe
800
entfernen.
- Rotor von der Kurbelwelle abziehen.
790
- Passfeder von der Kurbelwelle abnehmen.
EX-HG34e:
- Unterlegscheibe zwischen Rotor und Kurbelwelle abziehen.
1177, 901
22 | AX452626721594de-000301
M8 (SW 13)
EX-HG12P:
M12 (SW 19)
EX-HG22P/e-34P/e
37 Nm
Rotorschraube
65 Nm
