8 I Stator
1
Ausbau
Position in
Werkzeuge: Schraubenschlüssel SW 13, Innensechskantschlüssel SW 4
Stückliste
Vor Beginn jeglicher Arbeiten am Verdichter Sicherheitshinweise Seite 3-5 beachten!
2130,
Arbeitsgang
2280

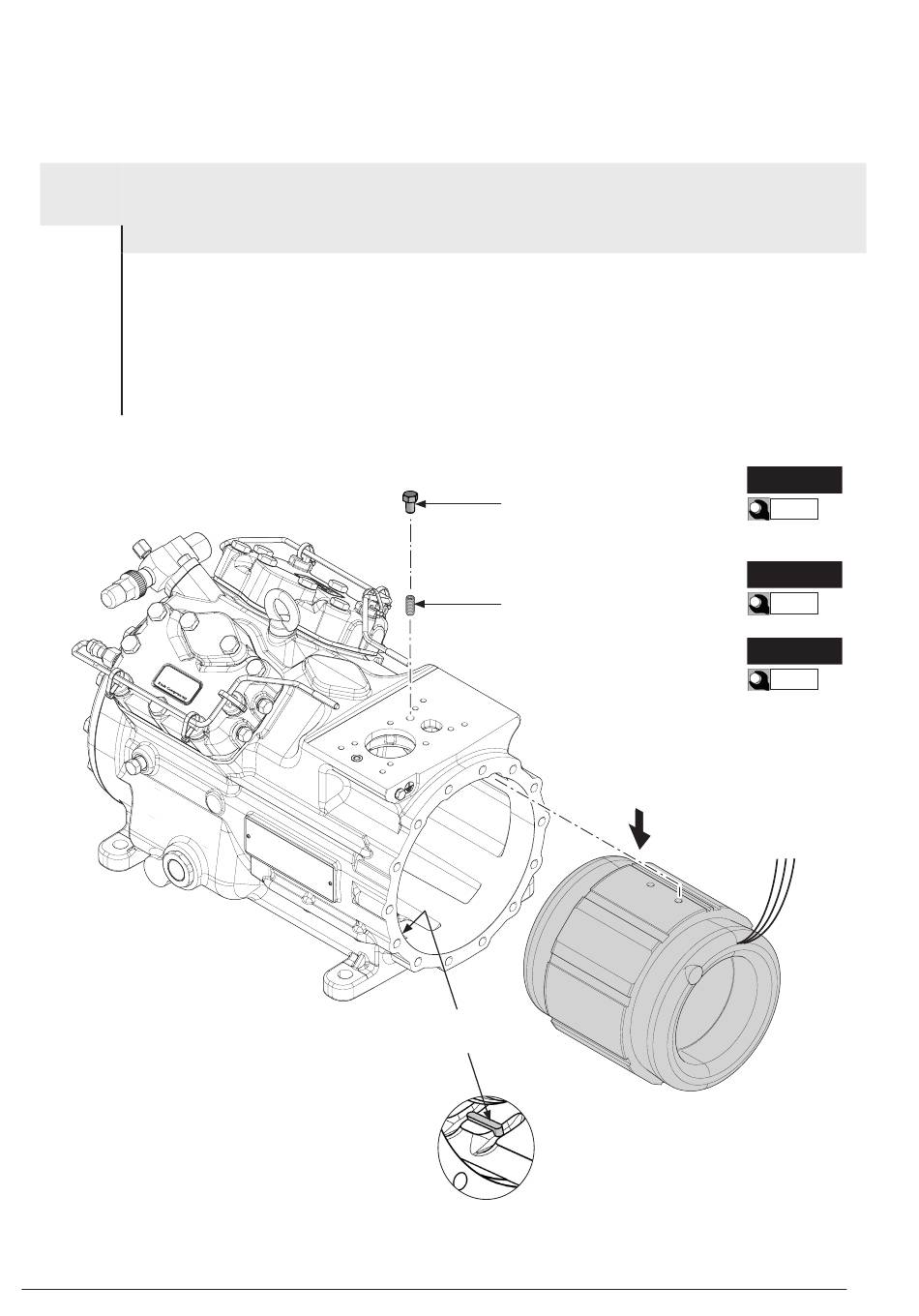

- Verschlussschraube (vorhanden bis AFS 056) und die darunter liegende Statorschraube lösen und entfernen.
Dazu ggf. diese erwärmen, damit sich Gewindebeschichtung löst (ca. 100 °C), Achtung, dabei Statorwicklung
nicht unnötig erwärmen!
- Stator herausziehen, dabei nicht verkanten.
- Achtung, Gewicht beachten! Passfeder beiseite legen.
24 | AX452626721594de-000301
nur EX-HG12P, EX-HG22P/e-34P/e:
Verschlussschraube 1/8" NPTF (SW 13)
Loctite 243
EX-HG12P, EX-HG22P/e-34P/e:
Gewindestift M8x16 ISO4027,
mikroverkapselt (SW 4)
EX-HG22e-34e:
Gewindestift M8x20 ISO4029,
mikroverkapselt (SW 4)
Passfeder
Statorsicherung
bis AFS 056:
bis AFS 056:
ab AFS 057:
Fmax 16kg.
Kabelbaum
© Danfoss | Climate Solutions | 2023.10
25 Nm
3 Nm
15 Nm
