Steuerung

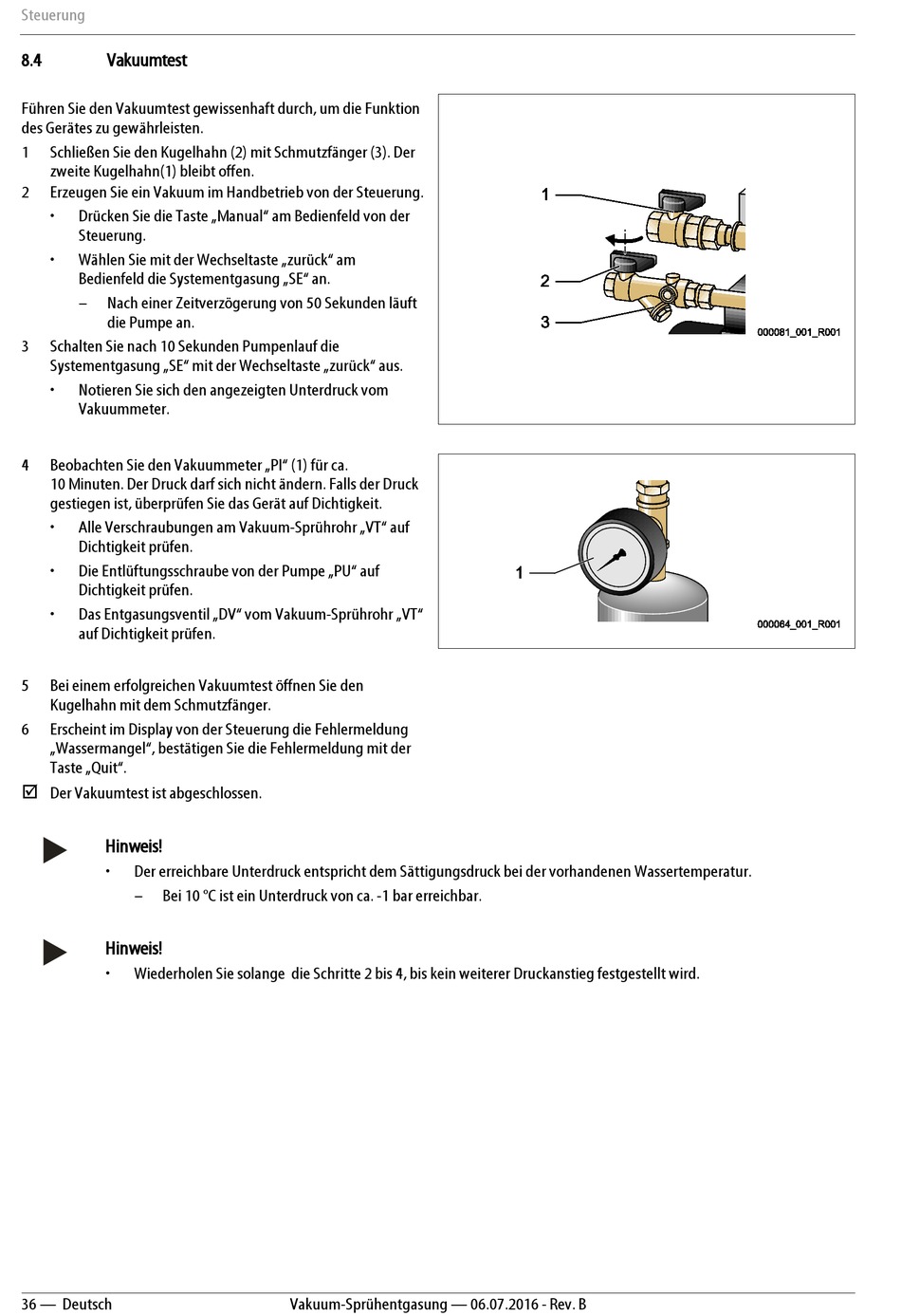

8.4
Vakuumtest
Führen Sie den Vakuumtest gewissenhaft durch, um die Funktion
des Gerätes zu gewährleisten.
1
Schließen Sie den Kugelhahn (2) mit Schmutzfänger (3). Der
zweite Kugelhahn(1) bleibt offen.
2
Erzeugen Sie ein Vakuum im Handbetrieb von der Steuerung.
•
Drücken Sie die Taste „Manual" am Bedienfeld von der
Steuerung.
•
Wählen Sie mit der Wechseltaste „zurück" am
Bedienfeld die Systementgasung „SE" an.
–
Nach einer Zeitverzögerung von 50 Sekunden läuft
die Pumpe an.
3
Schalten Sie nach 10 Sekunden Pumpenlauf die
Systementgasung „SE" mit der Wechseltaste „zurück" aus.
•
Notieren Sie sich den angezeigten Unterdruck vom
Vakuummeter.
4
Beobachten Sie den Vakuummeter „PI" (1) für ca.
10 Minuten. Der Druck darf sich nicht ändern. Falls der Druck
gestiegen ist, überprüfen Sie das Gerät auf Dichtigkeit.
•
Alle Verschraubungen am Vakuum-Sprührohr „VT" auf
Dichtigkeit prüfen.
•
Die Entlüftungsschraube von der Pumpe „PU" auf
Dichtigkeit prüfen.
•
Das Entgasungsventil „DV" vom Vakuum-Sprührohr „VT"
auf Dichtigkeit prüfen.
5
Bei einem erfolgreichen Vakuumtest öffnen Sie den
Kugelhahn mit dem Schmutzfänger.
6
Erscheint im Display von der Steuerung die Fehlermeldung
„Wassermangel", bestätigen Sie die Fehlermeldung mit der
Taste „Quit".
Der Vakuumtest ist abgeschlossen.
Hinweis!
•
Der erreichbare Unterdruck entspricht dem Sättigungsdruck bei der vorhandenen Wassertemperatur.
–
Bei 10 °C ist ein Unterdruck von ca. -1 bar erreichbar.
Hinweis!
•
Wiederholen Sie solange die Schritte 2 bis 4, bis kein weiterer Druckanstieg festgestellt wird.
36 — Deutsch
Vakuum-Sprühentgasung — 06.07.2016 - Rev. B
