6.3.3.2

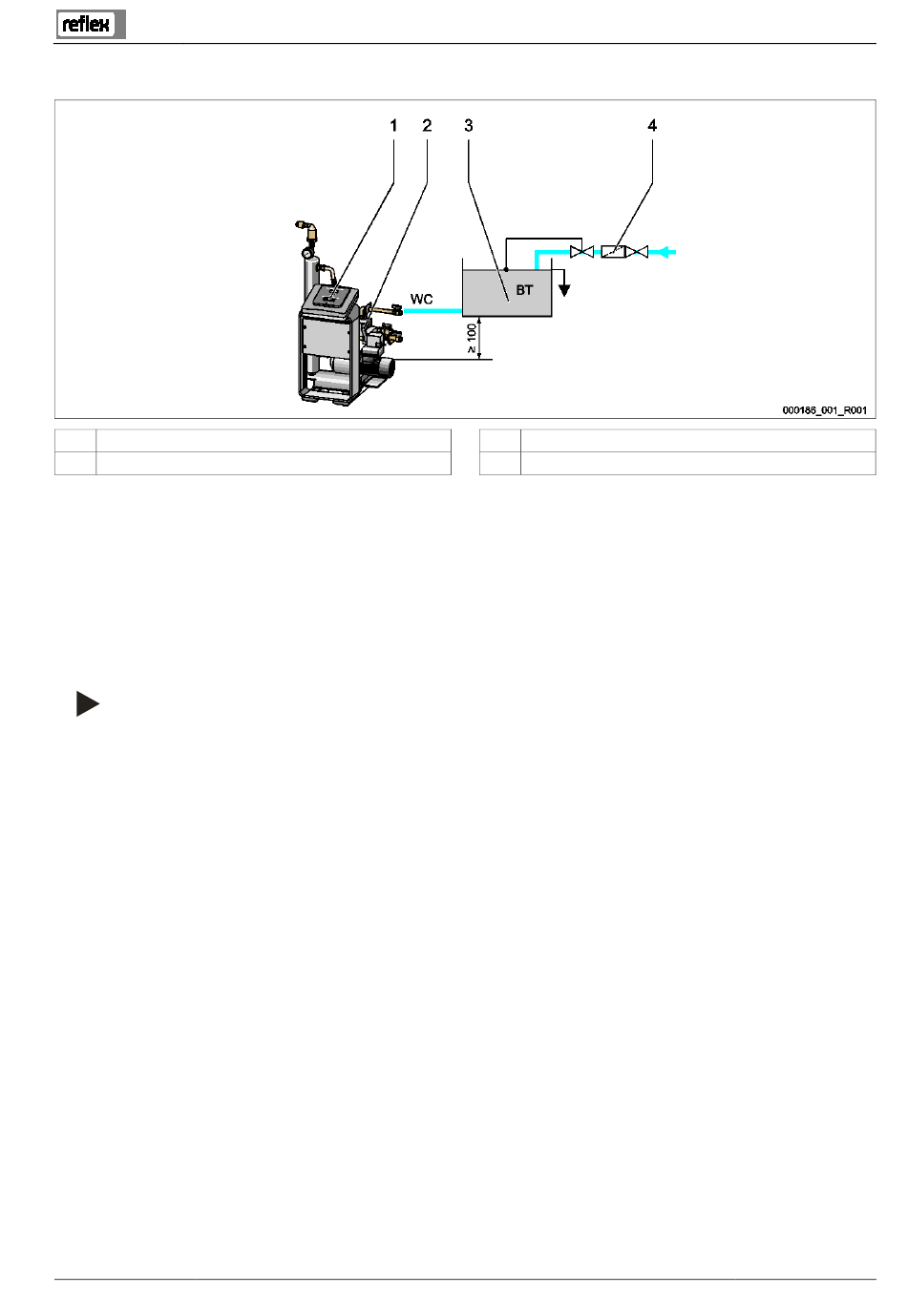

Nachspeiseleitung
1
Gerät
2
3 Wege - Motorkugelhahn„CD"
Bei einer Nachspeisung mit Wasser über einen Netztrennbehälter „BT" muss dessen Unterkante mindestens 100 mm über der
Pumpe „PU" liegen.
Verschiedene Reflex-Nachspeisevarianten, siehe Kapitel 6.4 "Schaltungs- und Nachspeisevarianten" auf Seite 24.
Wird die automatische Nachspeisung mit Wasser nicht angeschlossen, verschließen sie den Anschluss der Nachspeiseleitung „WC" mit
einem Blindstopfen R ½ Zoll.
Vermeiden Sie eine Störung des Gerätes, indem Sie eine manuelle Nachspeisung mit Wasser sicherstellen.
Installieren Sie mindestens einen Schmutzfänger „ST" mit einer Maschenweite ≤ 0,25 mm nahe vor dem 3 Wege - Motorkugelhahn „CD".
Hinweis!
Verwenden Sie einen Druckminderer in der Nachspeiseleitung „WC", wenn der Ruhedruck 6 bar überschreitet.
3
4
Vakuum-Sprühentgasung — 06.07.2016 - Rev. B
Netztrennbehälter „BT"
Schmutzfänger „ST"
Montage
Deutsch — 23
