Nachspeisevarianten

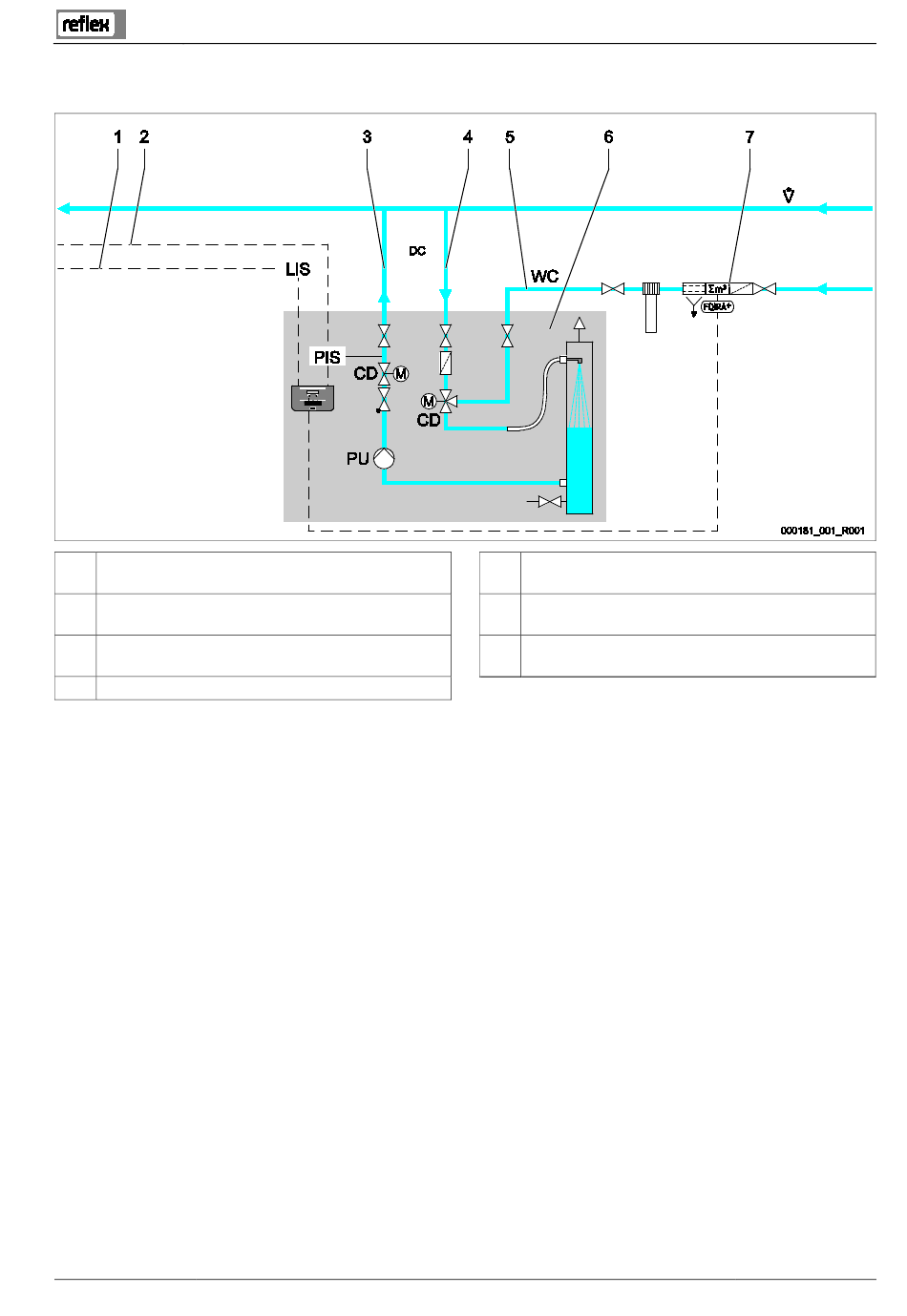

Es gibt zwei Nachspeisevarianten. Diese werden über die Nachspeisezeit und die Nachspeisezyklen überwacht.
1
Signalleitung vom Niveausensor „LIS" für
Nachspeisevariante „Levelcontrol"
2
Signalleitung vom Druckmessumformers „PIS" für
Nachspeisevariante „Magcontrol"
3
Entgasungsleitung „DC" (entgastes Wasser)
4
Entgasungsleitung „DC" (gasreiches Wasser)
Magcontrol:
Levelcontrol:
Für Anlagen mit Membran-Druckausdehnungsgefäßen.
–
Mit Hilfe des integrierten Druckmessumformers „PIS" wird der Druck im Heizungs- oder Kühlsystem
registriert und überwacht. Fällt der Druck unter den berechneten Fülldruck, wird die Nachspeise-
entgasung aktiviert.
Für Anlagen mit Druckhaltestationen.
–
Abhängig vom Niveau im Behälter für die Druckhaltestation „LIS", wird direkt in die Anlage
nachgespeist. Die Nachspeisefunktion kann über ein externes 230 V ~ Signal ausgelöst werden.
Vakuum-Sprühentgasung — 06.07.2016 - Rev. B
5
Nachspeiseleitung „WC"
6
Gerät
7
Optionale Zusatzausrüstung siehe Kapitel 4.6 "Optionale
Zusatzausrüstung" auf Seite 14
Gerätebeschreibung
Deutsch — 13
