3
INBETRIEBNAHME
DES HEIZKESSELS
(ERSTPRÜFUNG)
Für die Inbetriebsetzung des Heizkessels ist
Folgendes erforderlich:
- Sicherstellen, dass zusammen mit dem Gerät
die Erklärung der gesetzeskonformen Montage
ausgehändigt wird;
- sicherstellen, dass das verwendete Gas den
Einstellungen am Heizkessel entspricht;
- Die Verbindung zum 230V-50Hz-Netzanschluss
sowie die richtige Phasenpolarität und die
Erdung überprüfen;
- Sicherstellen, dass das Heizsystem mit Wasser

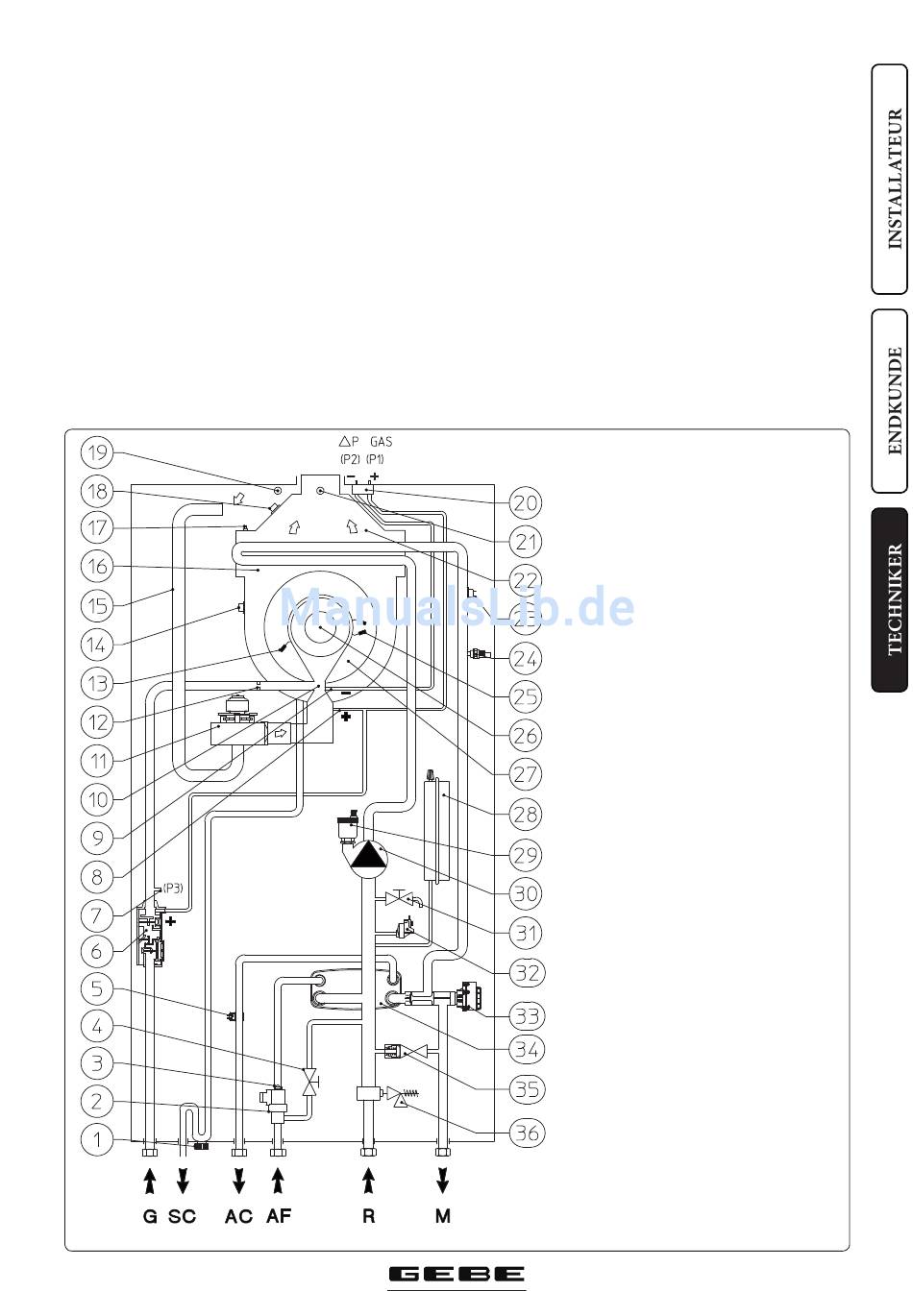

3.1 HYDRAULIKDIAGRAMM
befüllt ist und das Manometer einen Druck
zwischen 1 und 1,2 bar anzeigt.
- Heizkessel einschalten und überprüfen, ob das
Gerät richtig zündet;
- Die Gasdruckdifferenz Δp in den Modi
Wa r mw a s s e r b e re it u n g u n d He i z u n g
überprüfen;
- Den CO
-Gehalt im Abgas bei maximalem und
2
minimalem Durchsatz überprüfen;
- Die Aktivierung der Sicherheitsvorrichtung
einschließlich der Ansprechzeit für den Fall
einer Unterbrechung der Gasversorgung
überprüfen;
- die Funktionsfähigkeit der Hauptschalter vor
und am Heizkessel überprüfen;
19
- Sicherstellen, dass der Ein- bzw. der Auslass
nicht verstopft ist;
- Überprüfen, ob alle Einstellvorrichtungen
aktiviert werden;
- D i e Vor r i chtu nge n z u r R e g u l i e r u ng
des Gasdurchsatzes versiegeln (falls die
Einstellungen geändert wurden);
- die Warmwasserproduktion prüfen;
- Die Dichtheit der Wasserkreise überprüfen;
- Falls vorhanden, die Be- und Entlüft ung am
Aufstellort überprüfen.
Wenn eine oder mehrere Überprüfungen
bzw. Inspektionen negativ ausfallen, darf der
Heizkessel nicht aktiviert werden.
Legende:
1 - Kondensatfalle
2 - Temperatureinsteller Warmwasser
3 - Durchfl ussbegrenzer
4 - Füllventil Heizsystem
5 - Warmwassersensor
6 - Gasventil
7 - Druckpunkt Gasventilausgang (P3)
8 - Pluszeichen Venturi-Rohr (P1)
9 - Minuszeichen Venturi-Rohr (P2)
10 - Luft /Gas-Venturi-Krümmer
11 - Gebläse
12 - Gasdüse
13 - Fühlerelektrode
14 - Abgassensor
15 - Luft einlassrohr
16 - Kondensatmodul
17 - Manuelles Entlüft ungsventil
18 - Th ermosicherung Wärmetauscher
19 - Messstelle Luft
20 - Messpunkt Gasdruckdiff erenz Δp
21 - Messstelle Abgas
22 - Abdeckhaube Abgaszug
23 - Sicherheitsthermostat
24 - Strömungssensor
25 - Zündelektrode
26 - Brenner
27 - Abdeckung Kondensatmodul
28 - Ausdehnungsgefäß Heizsystem
29 - Entlüft ungsventil
30 - Heizkesselpumpe
31 - Ablassventil Heizsystem
32 - Druckschalter Heizsystem
33 - 3-Wege-Ventil (motorisiert)
34 - Warmwasser - Wärmetauscher
35 - Bypassventil
36 - 3 bar-Sicherheitsventil
G - Gasanschluss
SC - Kondensatablass
AC - Warmwasserauslauf
AF - Warmwasserzulauf
R - Rücklauf Heizsystem
M - Vorlauf Heizsystem
3-1
