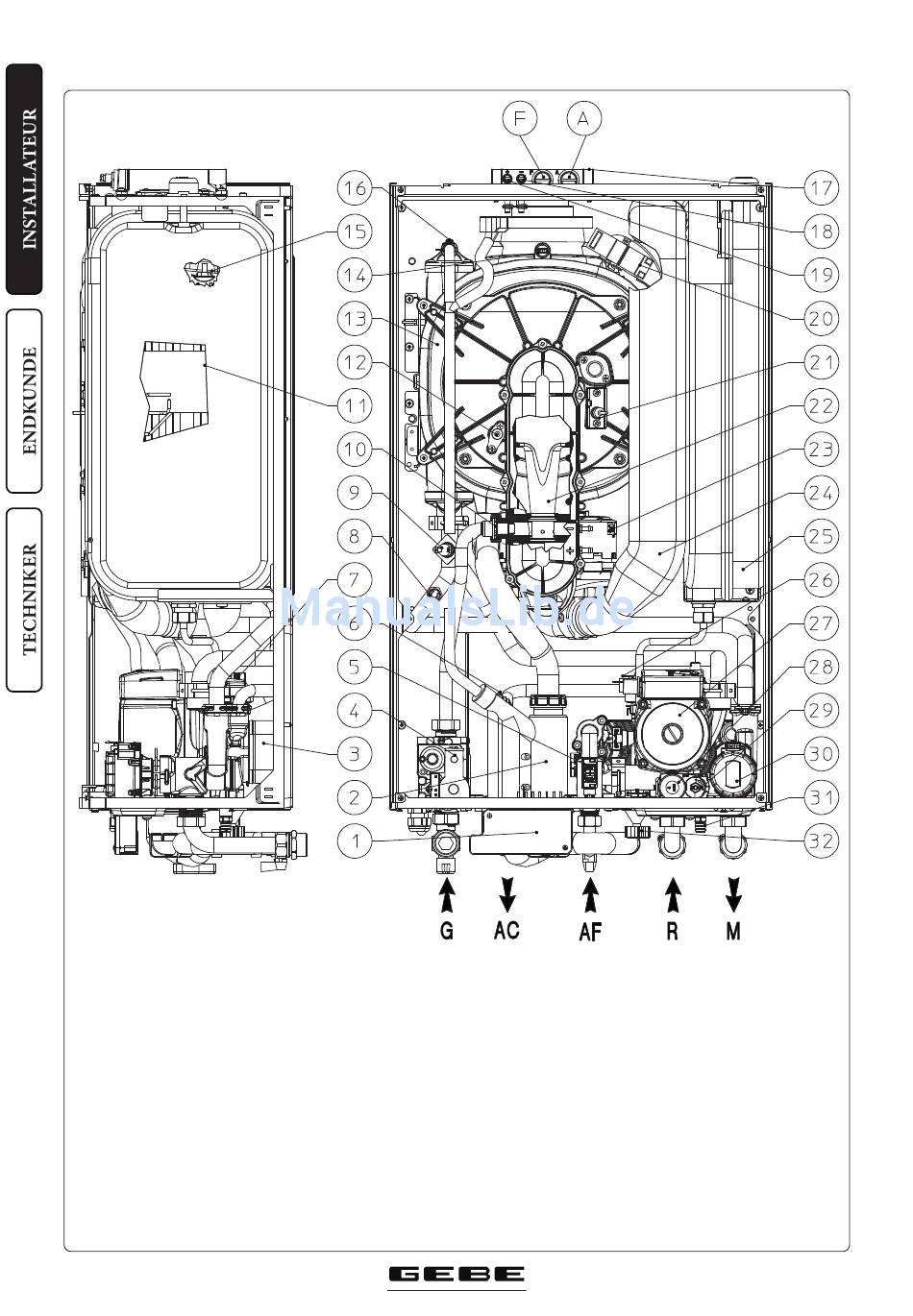

1.19 HEIZKESSELKOMPONENTEN.
Legende:
1 - Klemmleiste für elektrische Anschlüsse
(sehr niedrige Spannung)
2 - Kondensatfalle
3 - Warmwasser - Wärmetauscher
4 - Gasventil
5 - Temperatureinsteller Warmwasser
6 - Warmwasserfühler
7 - Entlüft ungsventil
8 - Strömungssensor
9 - Sicherheitsthermostat
10 - Gasdüse
11 - Brenner
12 - Fühlerelektrode
13 - Kondensatmodul
14 - Abgassensor
15 - Th ermosicherung Wärmetauscher
16 - Manuelles Entlüft ungsventil
17 - Messstellen (Luft A) - (Abgase F)
18 - Druckpunkt Minussignal
19 - Druckpunkt Plussignal
20 - Zündung
21 - Zündelektrode
22 - Venturi-Rohr
23 - Gebläse
24 - Luft einlassrohr
25 - Ausdehnungsgefäß Heizsystem
26 - Druckschalter Heizsystem
27 - Heizkesselpumpe
28 - 3 bar-Sicherheitsventil
29 - Bypassventil
30 - 3-Wege-Ventil (motorisiert)
31 - Ablassventil Heizsystem
32 - Füllventil Heizsystem
Anmerkung: Verbindungsgruppe (optional)
14
1-25
