3
KESSELINBETRIEBNAHME
(ERSTPRÜFUNG)
Für die Inbetriebsetzung des Heizkessels ist Fol-
gendes erforderlich:
• Sicherstellen, dass zusammen mit dem Gerät
die Erklärung der gesetzeskonformen Montage
ausgehändigt wird;
• Sicherstellen, dass das verwendete Gas den
Einstellungen am Heizkessel entspricht;
• Die Verbindung zum 230 V-50 Hz-Netzan-
schluss sowie die richtige Phasenpolarität und
die Erdung überprüfen;
• Heizkessel einschalten und überprüfen, ob das
Gerät richtig zündet;
• Den CO -Gehalt der Verbrennungsprodukte
2
bei maximalem und minimalem Durchsatz
überprüfen;
• Die Gebläsedrehzahl mit den Werten in der
Anleitung abgleichen (3.21);
• Die Aktivierung der Sicherheitsvorrichtung
einschließlich der Ansprechzeit für den Fall
einer Unterbrechung der Gasversorgung über-
prüfen;

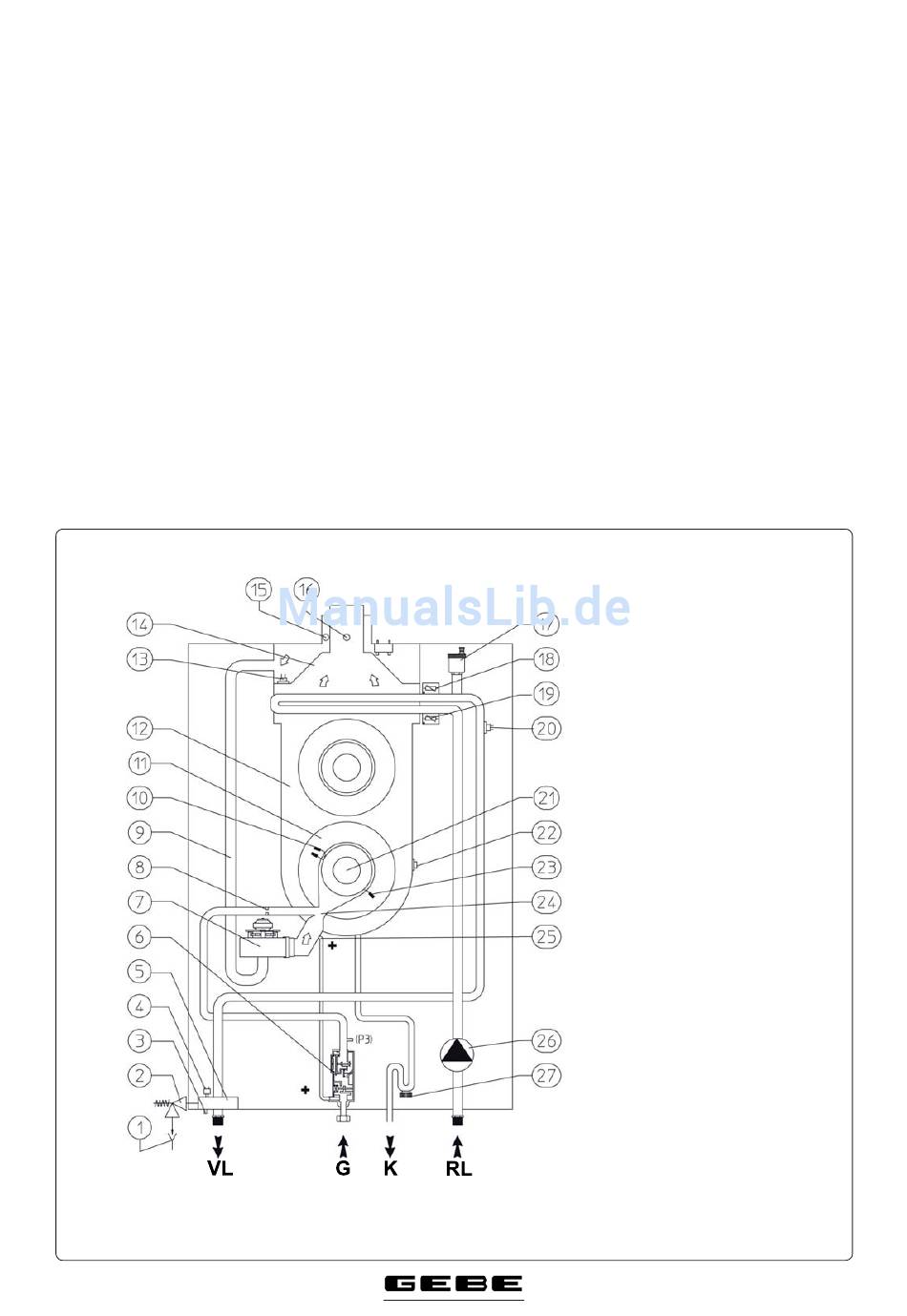

3.1 HYDRAULIKDIAGRAMM.

• die Funktionsfähigkeit der Hauptschalter vor
und am Heizkessel überprüfen;
• Nachprüfen des Abzuges während des Betrie-
bes, indem ein Zugmessgrät am Abgasrohren-
de positioniert wird;
• Vergewissern, dass keine Verbrennungspro-
dukte zurück in den Raum gelangen, auch bei
Betrieb einer Lüft ungsanlage;
• Sicherstellen, dass der Ein- bzw. der Auslass
nicht verstopft ist;
• Überprüfen, ob alle Einstellvorrichtungen
aktiviert werden;
• Die Vorrichtungen zur Regulierung des Ga-
sdurchsatzes versiegeln (falls die Einstellungen
geändert wurden);
• die Warmwasserproduktion sicherstellen;
• Die Dichtheit der Wasserkreise überprüfen;
• die Be- und Entlüft ung am Aufstellort über-
prüfen.
Wenn eine oder mehrere Überprüfungen bzw.
Inspektionen negativ ausfallen, darf der Heiz-
kessel nicht aktiviert werden.
22
Legende:
1 - Auslasstrichter
2 - Sicherheitsventil 4 bar
3 - Kesselauslass
4 - Druckschalter für Heizsystem
5 - Vorlaufk ollektor
6 - Gasventil
7 - Gebläse
8 - Gasdüse
9 - Luft einlassrohr
10 - Ionisation
11 - Abdeckung Kondensatmodul
12 - Kondensatmodul
13 - Abgasthermostat
14 - Abgasanschluss
15 - Luft messstelle
16 - Abgasmessstelle
17 - Automatisches Entlüft ungsventil
18 - Vorlauff ühler
19 - Rücklauff ühler
20 - Sicherheitsthermostat
21 - Brenner
22 - Th ermosicherung Wärmetauscher
23 - Zündelektrode
24 - Luft /Gas Venturiverteiler
25 - Pluszeichen Venturi-Rohr (P1)
26 - Umwälzpumpe
27 - Konsensatsifon
VL - Vorlauf Heizsystem
K - Kondensatablass
G - Gasanschluss
RL - Rücklauf Heizsystem
3-1
