1.16 STARTEN DES HEIZKESSELS
(ZÜNDUNG).
Für die Ausstellung der nach italienischem
Gesetz vorgesehenen Konformitätserklärung
müssen beim Starten des Heizkessels folgende
Schritte durchgeführt werden:
- ü b e r p r ü f e n , o b d a s i nt e r n e Sy s t e m
ordnungsgemäß und spezifikationsgerecht
abgedichtet ist;
- sicherstellen, dass das verwendete Gas den
Einstellungen am Heizkessel entspricht;
- Heizkessel einschalten und überprüfen, ob das
Gerät richtig zündet;
- sicherstellen, dass der Gasdurchsatz und die
relevanten Druckwerte mit den Angaben im
Handbuch übereinstimmen (Abschnitt 3.20);
- sicherstellen, dass für den Fall eines Ausfalls
der Gasversorgung die Sicherheitsvorrichtung
betriebsbereit ist, und die Ansprechzeit
derselben überprüfen;
- die Funktionsfähigkeit der Hauptschalter vor
und am Heizkessel überprüfen;
- sicherstellen, dass der konzentrische Einlass/
Auslass-Anschluss (falls verbaut) nicht
blockiert ist.
Sollte auch nur einer der oben angeführten Tests
fehlschlagen, darf der Heizkessel nicht in Betrieb
genommen werden.

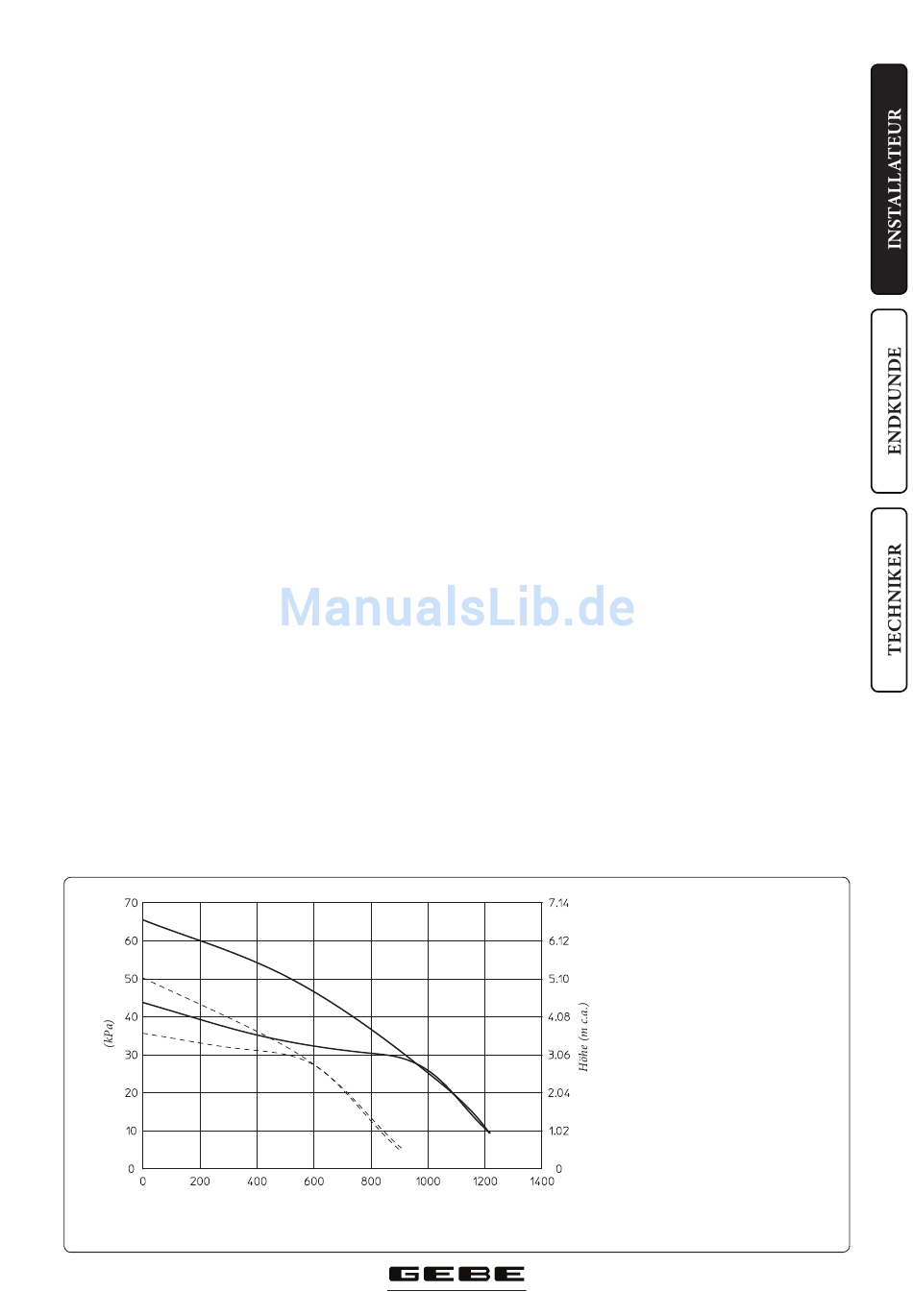

Pumpenkennlinie
C
D
Anmerkung: Die Vorabprüfung des Heizkessels
muss von einem qualifizierten Techniker
durchgeführt werden. Die Standardgarantiefrist
beginnt am Tag der Geräteprüfung.
Das Prüfzertifi kat und die Garantiebescheinigung
werden dem Benutzer ausgehändigt.
1.17 UMWÄLZPUMPE.
Heizkessel der Baureihe Victrix 26 2 I werden
mit einer integrierten Umwälzpumpe mit
e i n e r d r e i s t u f i g e n D r e h z a h l r e g e l u n g
ausgeliefert. In der ersten Drehzahlstufe der
Umwälzpumpe funktioniert der Heizkessel
nicht ordnungsgemäß. Damit der Heizkessel
optimal funktioniert, wird bei neuen Systemen
(Einzelrohr und Modul) empfohlen, die Pumpe
mit maximaler Drehzahl laufen zu lassen.
Die Umwälzpumpe ist ab Werk mit einem
Kondensator ausgestattet.
Lösen der Pumpe. Sollte die Umwälzpumpe
nach längerem Stillstand blockiert sein, die
vordere Abdeckung abschrauben und die
Motorwelle mit einem Schraubendreher rotieren.
Dieser Arbeitsschritt muss mit größter Sorgfalt
durchgeführt werden, um den Motor nicht zu
beschädigen.
Bypassventil einstellen (Punkt 29 Abb. 1-25).
Bei Bedarf kann das Bypassventil entsprechend
den Systemanforderungen zwischen der
Minimal- (Ventil herausgenommen) und der
Maximalstellung (Ventil eingesetzt) reguliert
werden. Diese Stellungen sind in der Grafik
dargestellt (Abb. 1-24). Die Einstellung mit
einem Schlitzschraubendreher vornehmen:
Im Uhrzeigersinn wird das Bypassventil
eingesetzt, gegen den Uhrzeigersinn wird es
herausgenommen.
A
B
Durchfl uss (l/h)
1.18 AUF ANFRAGE VERFÜGBARE
• Absperrventil-Bausätze mit oder ohne
inspizierbarem Filter (auf Anf rage).
Der Heizkessel ist für den Einbau von
Absperrhähnen ausgelegt, die am Vor- und
Rücklauf der Rohrbaugruppe angebracht
werden. Dies er B aus atz er weist sich
insbesondere bei Wartungsarbeiten als sehr
nützlich, da man damit den Heizkessel
entleeren kann, ohne das gesamte System
ablassen zu müssen. Darüber hinaus hilft
die Version mit inspizierbarem Filter, die
Funktionsmerkmale des Heizkessels konstant
zu halten.
• Bausatz zur Steuerung von Systemzonen (auf
Anfrage). Wenn das Zentralheizsystem in
mehrere, eigens einstellbare Zonen unterteilt
sein soll (max. drei), um in jeder Zone
einen möglichst hohen Wasserdurchfluss
zu gewährleisten, bietet GEBE auf Anfrage
Systembausätze für Zonen.
• Polyphosphatspender-Bausatz (auf Anfrage).
Der Polyphosphatspender reduziert die Bildung
von Kalkablagerungen und sorgt so für eine
Erhaltung der ursprünglichen Bedingungen für
die Raumheizung und Warmwasserbereitung.
Der Heizkessel ist für die Erweiterung durch
den Polyphosphatspender vorbereitet.
• Relaisplatine (auf Anfrage) Der Heizkessel ist
für den Einbau einer Relaisplatine vorbereitet,
mit der die Funktionsmerkmale des Geräts
erweitert werden können.
• Gehäuseset (auf Anfrage). Bei einer Montage
im Freien an einem Aufstellort mit teilweisem
Witterungsschutz und direktem Luft einlass
muss für den ordnungsgemäßen Betrieb des
Heizkessels und zum Schutz vor widrigen
Wetterbedingungen die hierfür vorgesehene
Schutzhaube montiert werden.
Die oben angeführten Bausätze werden
mit jeweils einer eigenen Montage- und
Benutzeranleitung ausgeliefert.
13
BAUSÄTZE.
A = Pumpenkopf mit maximaler
Drehzahl im System verfügbar,
Bypassventil herausgenommen.
B = Pumpenkopf mit maximaler
Drehzahl im System verfügbar,
Bypassventil eingesetzt.
C = Pumpenkopf mit zweiter Dreh-
zahlstufe im System verfügbar,
Bypassventil herausgenommen.
D = Pumpenkopf mit maximaler
Drehzahl im System verfügbar,
Bypassventil eingesetzt.
1-24
