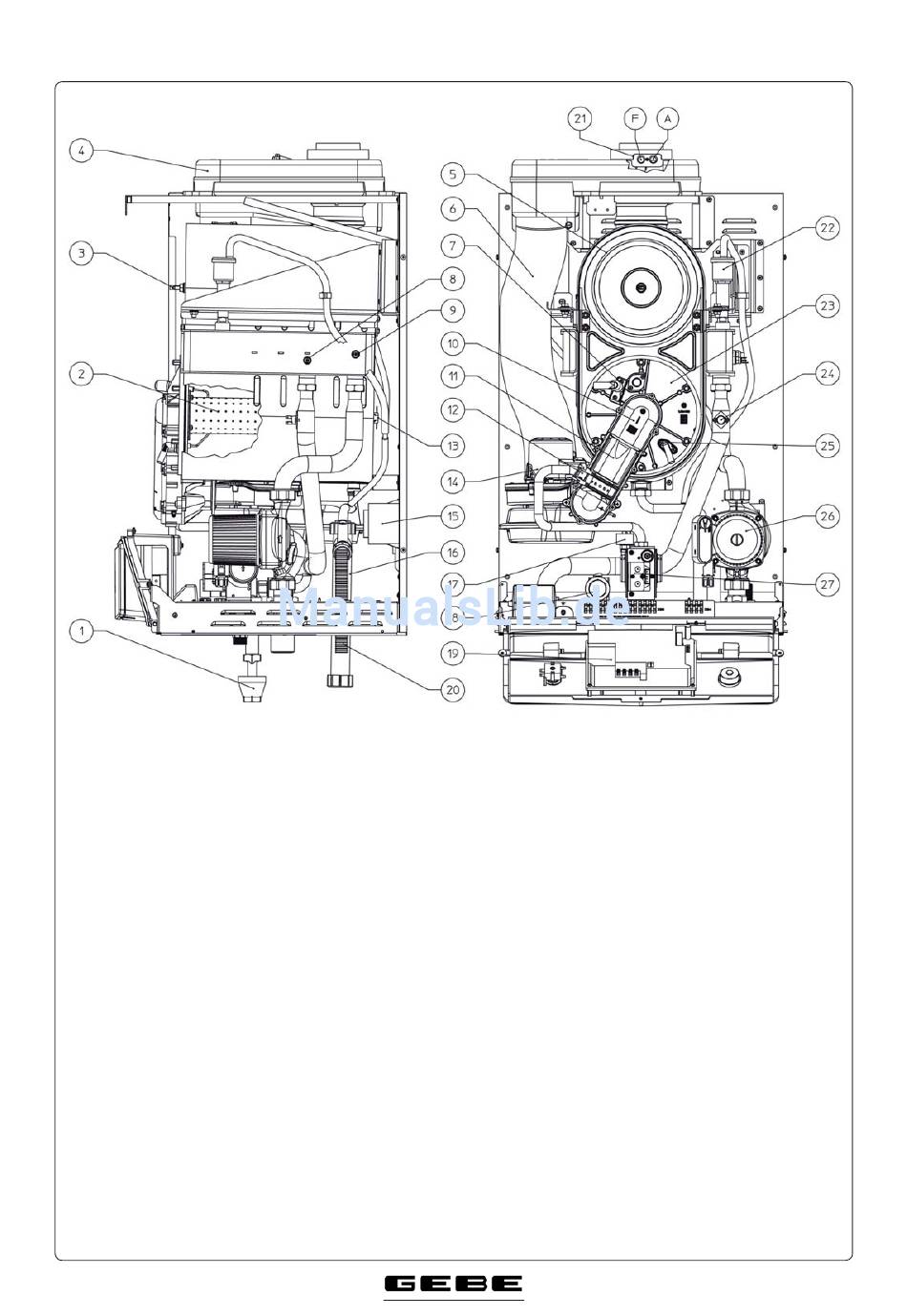

1.18 HEIZKESSELKOMPONENTEN.

Legende:
1 - Ablassventil Heizsystem
2 - Brenner
3 - Abgasfühler
4 - Abgasanschluss
5 - Kondensatmodul
6 - Luft einlassrohr
7 - Zündelektrode
8 - Vorlauff ühler NTC
9 - Rücklauff ühler NTC
10 - Venturi-Gehäuse
11 - Venturi-Rohr
12 - Gasdüse
13 - Th ermosicherung Wärmetauscher
14 - Gebläse
15 - Stromwandler
16 - Kondensatfalle
17 - Druckschalter Heizsystem
18 - Sicherheitsventil 4 bar
19 - Klemmleiste für elektrische Anschlüsse
20 - Kondensatablass
21 - Messstellen (Luft A) - (Abgase F)
22 - Entlüft ungsventil
23 - Kondensatmodul-Abdeckung
24 - Sicherheitsthermostat
25 - Ionisation
26 - Umwälzpumpe
27 - Gasventil
