2.4 Bedien- und Anzeigenteil

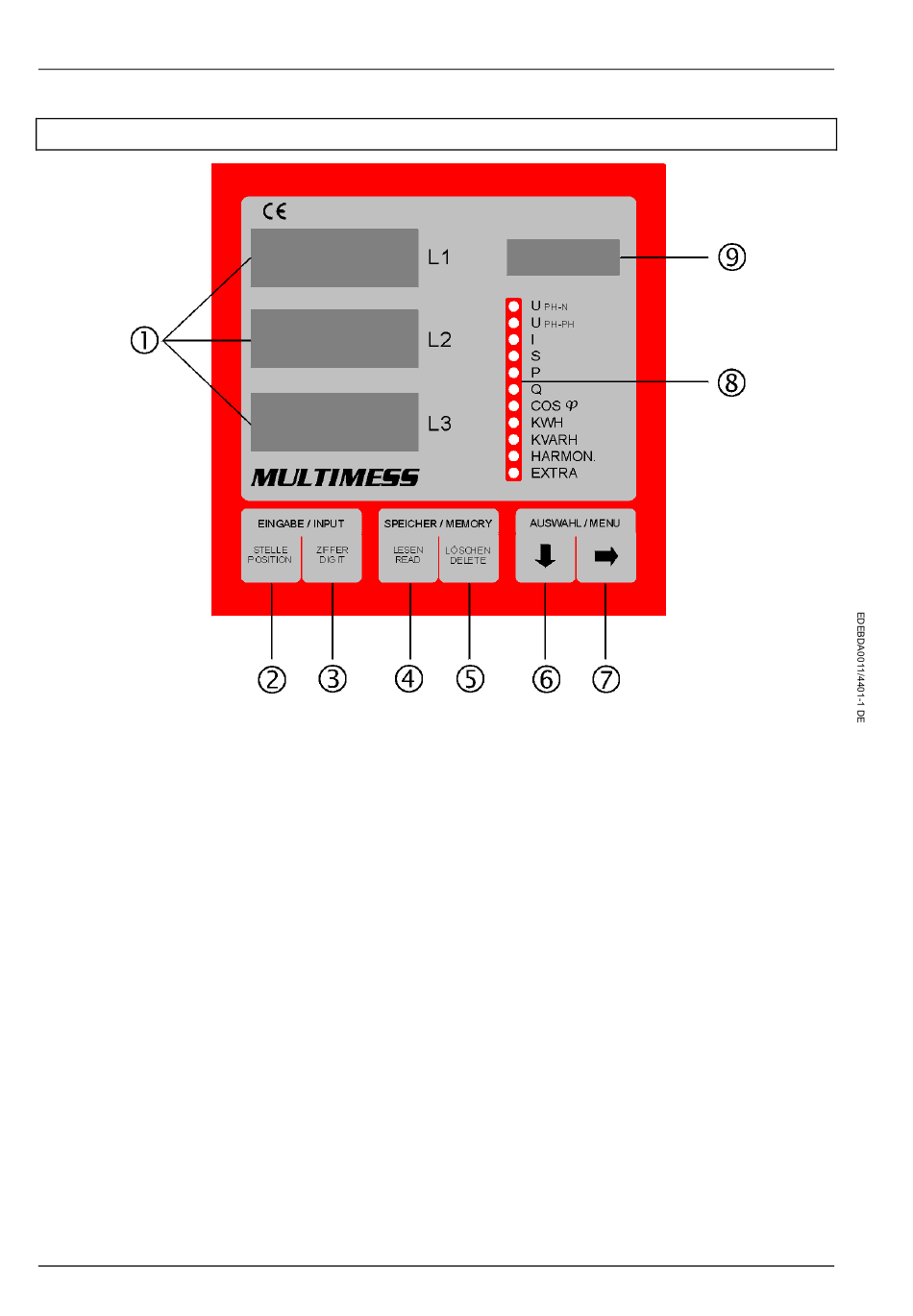

2.4.1 Beschreibung der Tasten und Anzeigen

Drei 4-stellige 7-Segment Anzeigen:
Anzeige von gemessenen, gespeicherten und programmierten Werten (3-phasig-L1-L2-L3)
‚ Taste STELLE:
Anwahl der veränderbaren Stellen, die in  angezeigt werden. Aktive Stelle blinkt im Progra-
miermodus.
ƒ
Taste ZIFFER:
Einstellen des Zahlenwertes der blinkenden Stelle.
„ Taste LESEN:
Lesen und Anzeige der Speicherwerte.
…
Taste LÖSCHEN:
Löschen der angezeigten Speicherwerte.
†
Taste Pfeil nach unten:
Anwahl des gewünschten Hauptmenüs oder Wechsel der Phasen bei der Programmierung.
‡ Taste Pfeil nach rechts:
Verzweigen in Untermenüs.
ˆ
11 grüne LEDs:
Markieren des gewählten Hauptmenüs, bzw. der aktuellsten Relaismeldung (Blinken).
‰
4-stelliges Punktmatrixdisplay:
Dimension der in  angezeigten Werte. Das Display schaltet bei Auslesen der gespeicherten
Extremwerte zwischen der Dimension und Min. für Minimalwert, bzw. Max. für Maximalwert um.
Im Speichermodus für die Grenzwerte erscheint U Gr (unterer Grenzwert), N Gr (negativer
Grenzwert) oder O Gr (oberer Grenzwert) in der Anzeige.
