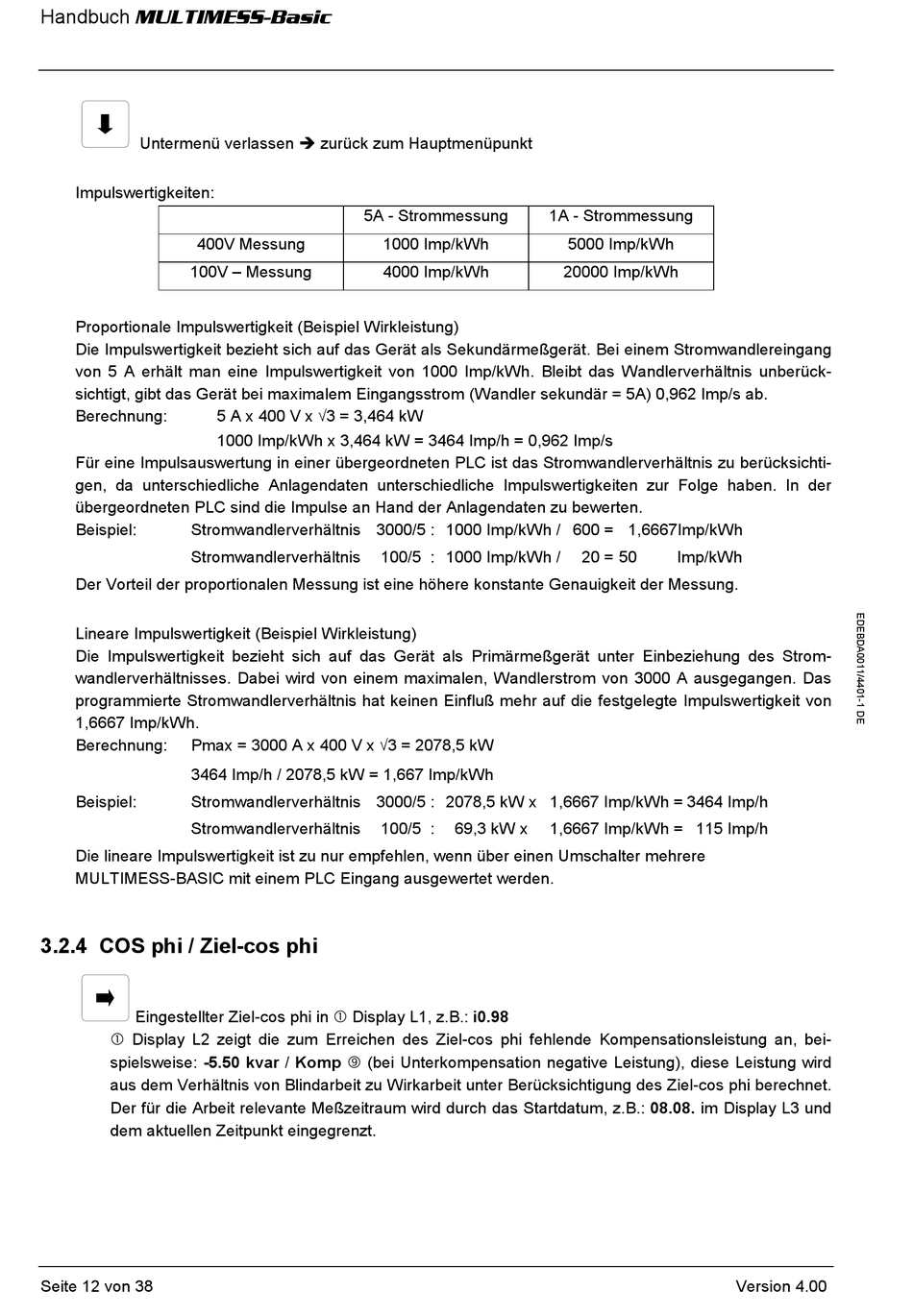

Handbuch MULTIMESS-Basic
Untermenü verlassen è zurück zum Hauptmenüpunkt
Impulswertigkeiten:
400V Messung
100V – Messung
Proportionale Impulswertigkeit (Beispiel Wirkleistung)
Die Impulswertigkeit bezieht sich auf das Gerät als Sekundärmeßgerät. Bei einem Stromwandlereingang
von 5 A erhält man eine Impulswertigkeit von 1000 Imp/kWh. Bleibt das Wandlerverhältnis unberück-
sichtigt, gibt das Gerät bei maximalem Eingangsstrom (Wandler sekundär = 5A) 0,962 Imp/s ab.
Berechnung:
Für eine Impulsauswertung in einer übergeordneten PLC ist das Stromwandlerverhältnis zu berücksichti-
gen, da unterschiedliche Anlagendaten unterschiedliche Impulswertigkeiten zur Folge haben. In der
übergeordneten PLC sind die Impulse an Hand der Anlagendaten zu bewerten.
Beispiel: Stromwandlerverhältnis 3000/5 : 1000 Imp/kWh / 600 = 1,6667Imp/kWh
Stromwandlerverhältnis
Der Vorteil der proportionalen Messung ist eine höhere konstante Genauigkeit der Messung.
Lineare Impulswertigkeit (Beispiel Wirkleistung)
Die Impulswertigkeit bezieht sich auf das Gerät als Primärmeßgerät unter Einbeziehung des Strom-
wandlerverhältnisses. Dabei wird von einem maximalen, Wandlerstrom von 3000 A ausgegangen. Das
programmierte Stromwandlerverhältnis hat keinen Einfluß mehr auf die festgelegte Impulswertigkeit von
1,6667 Imp/kWh.
Pmax = 3000 A x 400 V x X 3 = 2078,5 kW
Berechnung:
3464 Imp/h / 2078,5 kW = 1,667 Imp/kWh
Beispiel: Stromwandlerverhältnis 3000/5 : 2078,5 kW x 1,6667 Imp/kWh = 3464 Imp/h
Stromwandlerverhältnis
Die lineare Impulswertigkeit ist zu nur empfehlen, wenn über einen Umschalter mehrere
MULTIMESS-BASIC mit einem PLC Eingang ausgewertet werden.
3.2.4 COS phi / Ziel-cos phi
Eingestellter Ziel-cos phi in  Display L1, z.B.: i0.98
 Display L2 zeigt die zum Erreichen des Ziel-cos phi fehlende Kompensationsleistung an, bei-
spielsweise: -5.50 kvar / Komp ‰ (bei Unterkompensation negative Leistung), diese Leistung wird
aus dem Verhältnis von Blindarbeit zu Wirkarbeit unter Berücksichtigung des Ziel-cos phi berechnet.
Der für die Arbeit relevante Meßzeitraum wird durch das Startdatum, z.B.: 08.08. im Display L3 und
dem aktuellen Zeitpunkt eingegrenzt.
Seite 12 von 38
5A - Strommessung
1000 Imp/kWh
4000 Imp/kWh
5 A x 400 V x X 3 = 3,464 kW
1000 Imp/kWh x 3,464 kW = 3464 Imp/h = 0,962 Imp/s
100/5 : 1000 Imp/kWh /
100/5 :
1A - Strommessung
5000 Imp/kWh
20000 Imp/kWh
20 = 50
69,3 kW x 1,6667 Imp/kWh = 115 Imp/h
Imp/kWh
