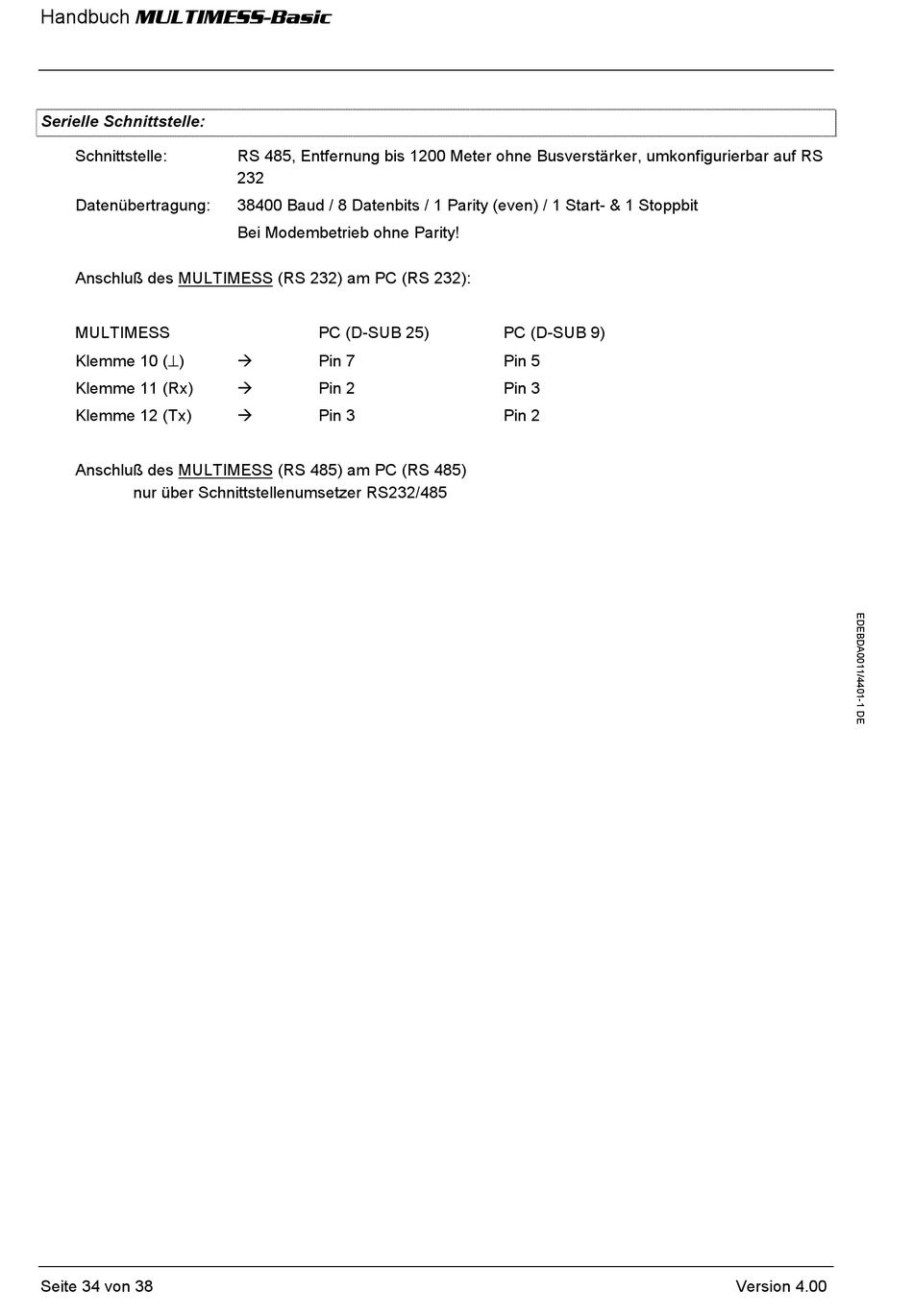

Handbuch MULTIMESS-Basic
Serielle Schnittstelle:
Schnittstelle:
Datenübertragung:
Anschluß des MULTIMESS (RS 232) am PC (RS 232):
MULTIMESS
Klemme 10 (⊥)
Klemme 11 (Rx)
Klemme 12 (Tx)
Anschluß des MULTIMESS (RS 485) am PC (RS 485)
nur über Schnittstellenumsetzer RS232/485
Seite 34 von 38
RS 485, Entfernung bis 1200 Meter ohne Busverstärker, umkonfigurierbar auf RS
232
38400 Baud / 8 Datenbits / 1 Parity (even) / 1 Start- & 1 Stoppbit
Bei Modembetrieb ohne Parity!
PC (D-SUB 25)
à
Pin 7
à
Pin 2
à
Pin 3
PC (D-SUB 9)
Pin 5
Pin 3
Pin 2
Version 4.00
