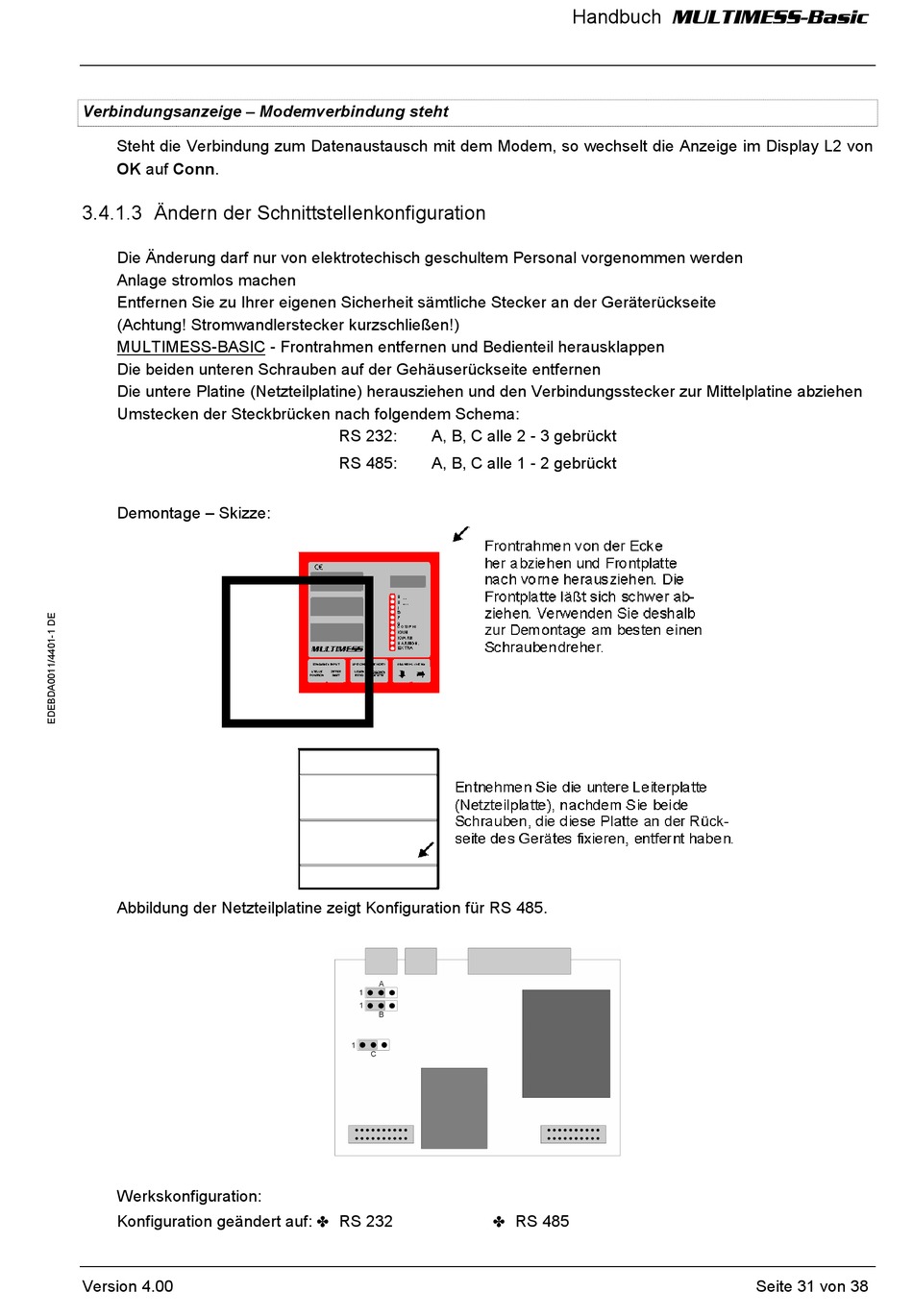

KBR MULTIMESS-Basic Bedienungsanleitung, Technische Parameter Seite 37

Verbindungsanzeige – Modemverbindung steht
Steht die Verbindung zum Datenaustausch mit dem Modem, so wechselt die Anzeige im Display L2 von
OK auf Conn.
3.4.1.3 Ändern der Schnittstellenkonfiguration
Die Änderung darf nur von elektrotechisch geschultem Personal vorgenommen werden
Anlage stromlos machen
Entfernen Sie zu Ihrer eigenen Sicherheit sämtliche Stecker an der Geräterückseite
(Achtung! Stromwandlerstecker kurzschließen!)
MULTIMESS-BASIC - Frontrahmen entfernen und Bedienteil herausklappen
Die beiden unteren Schrauben auf der Gehäuserückseite entfernen
Die untere Platine (Netzteilplatine) herausziehen und den Verbindungsstecker zur Mittelplatine abziehen
Umstecken der Steckbrücken nach folgendem Schema:
Demontage – Skizze:
Abbildung der Netzteilplatine zeigt Konfiguration für RS 485.
Werkskonfiguration:
Konfiguration geändert auf:
Version 4.00
RS 232: A, B, C alle 2 - 3 gebrückt
RS 485: A, B, C alle 1 - 2 gebrückt
F
RS 232
Handbuch MULTIMESS-Basic
F
RS 485
