Kurzanleitung MULTINET- Comfort
2 B
-
EDIEN
UND

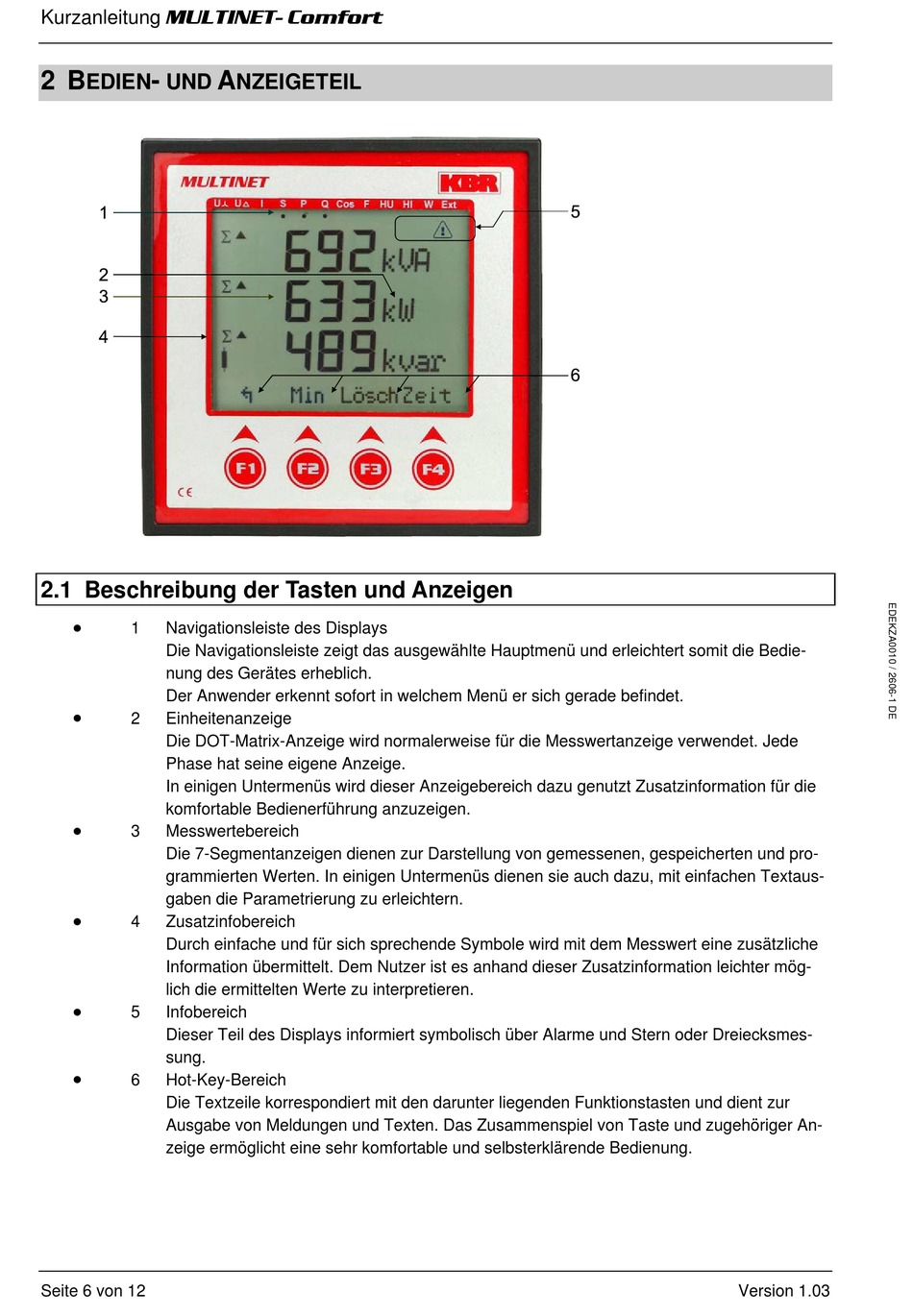

2.1 Beschreibung der Tasten und Anzeigen
K
1
Navigationsleiste des Displays
Die Navigationsleiste zeigt das ausgewählte Hauptmenü und erleichtert somit die Bedie-
nung des Gerätes erheblich.
Der Anwender erkennt sofort in welchem Menü er sich gerade befindet.
K
2
Einheitenanzeige
Die DOT-Matrix-Anzeige wird normalerweise für die Messwertanzeige verwendet. Jede
Phase hat seine eigene Anzeige.
In einigen Untermenüs wird dieser Anzeigebereich dazu genutzt Zusatzinformation für die
komfortable Bedienerführung anzuzeigen.
K
3
Messwertebereich
Die 7-Segmentanzeigen dienen zur Darstellung von gemessenen, gespeicherten und pro-
grammierten Werten. In einigen Untermenüs dienen sie auch dazu, mit einfachen Textaus-
gaben die Parametrierung zu erleichtern.
K
4
Zusatzinfobereich
Durch einfache und für sich sprechende Symbole wird mit dem Messwert eine zusätzliche
Information übermittelt. Dem Nutzer ist es anhand dieser Zusatzinformation leichter mög-
lich die ermittelten Werte zu interpretieren.
K
5
Infobereich
Dieser Teil des Displays informiert symbolisch über Alarme und Stern oder Dreiecksmes-
sung.
K
6
Hot-Key-Bereich
Die Textzeile korrespondiert mit den darunter liegenden Funktionstasten und dient zur
Ausgabe von Meldungen und Texten. Das Zusammenspiel von Taste und zugehöriger An-
zeige ermöglicht eine sehr komfortable und selbsterklärende Bedienung.
Seite 6 von 12
A
NZEIGETEIL
Version 1.03
