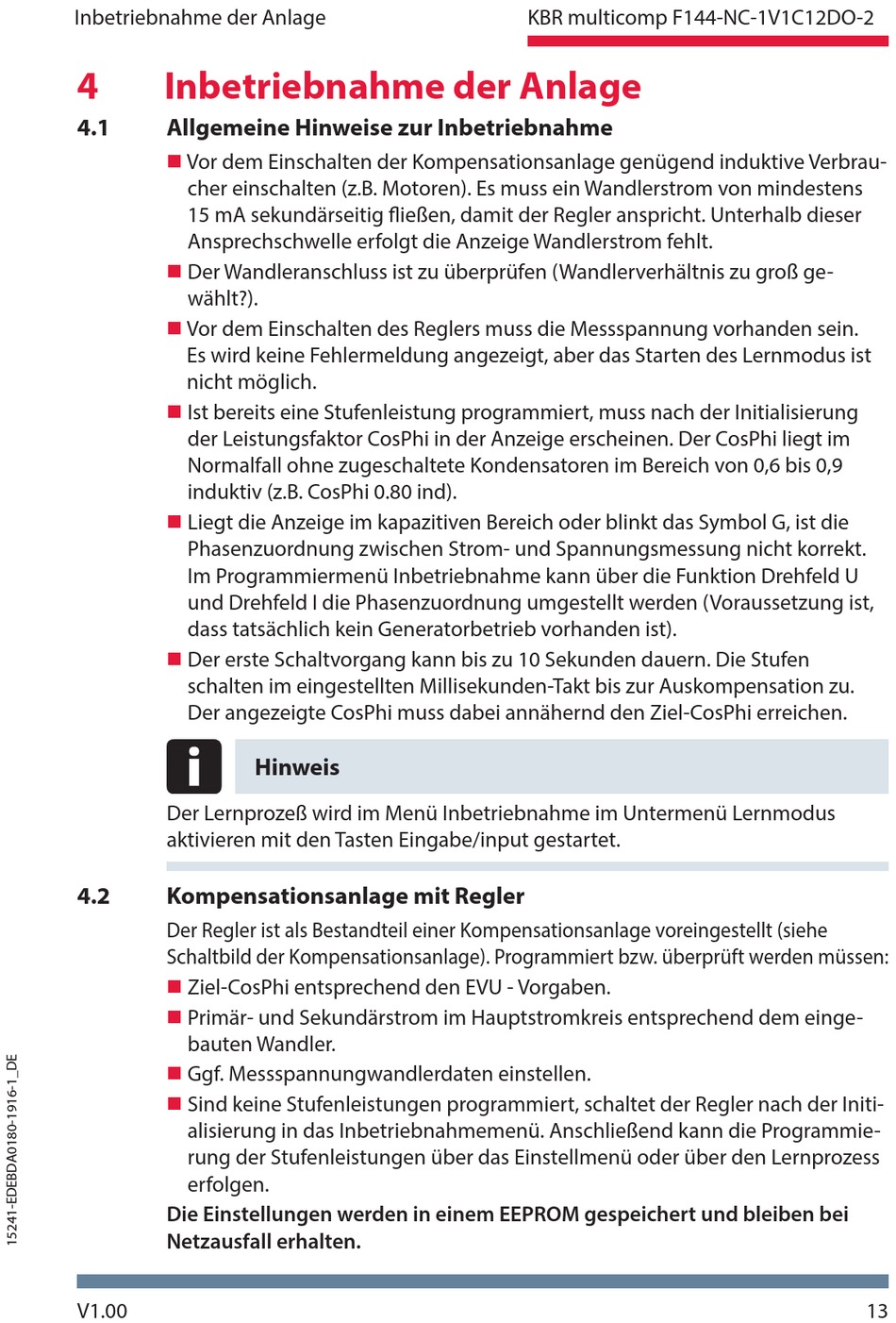

Inbetriebnahme der Anlage

4 Inbetriebnahme der Anlage
4.1

Allgemeine Hinweise zur Inbetriebnahme

Vor dem Einschalten der Kompensationsanlage genügend induktive Verbrau-

cher einschalten (z.B. Motoren). Es muss ein Wandlerstrom von mindestens
15 mA sekundärseitig ießen, damit der Regler anspricht. Unterhalb dieser
Ansprechschwelle erfolgt die Anzeige Wandlerstrom fehlt.
Der Wandleranschluss ist zu überprüfen (Wandlerverhältnis zu groß ge-

wählt?).
Vor dem Einschalten des Reglers muss die Messspannung vorhanden sein.

Es wird keine Fehlermeldung angezeigt, aber das Starten des Lernmodus ist
nicht möglich.
Ist bereits eine Stufenleistung programmiert, muss nach der Initialisierung

der Leistungsfaktor CosPhi in der Anzeige erscheinen. Der CosPhi liegt im
Normalfall ohne zugeschaltete Kondensatoren im Bereich von 0,6 bis 0,9
induktiv (z.B. CosPhi 0.80 ind).
Liegt die Anzeige im kapazitiven Bereich oder blinkt das Symbol G, ist die

Phasenzuordnung zwischen Strom- und Spannungsmessung nicht korrekt.
Im Programmiermenü Inbetriebnahme kann über die Funktion Drehfeld U
und Drehfeld I die Phasenzuordnung umgestellt werden (Voraussetzung ist,
dass tatsächlich kein Generatorbetrieb vorhanden ist).
Der erste Schaltvorgang kann bis zu 10 Sekunden dauern. Die Stufen

schalten im eingestellten Millisekunden-Takt bis zur Auskompensation zu.
Der angezeigte CosPhi muss dabei annähernd den Ziel-CosPhi erreichen.
Der Lernprozeß wird im Menü Inbetriebnahme im Untermenü Lernmodus
aktivieren mit den Tasten Eingabe/input gestartet.
4.2

Kompensationsanlage mit Regler

Der Regler ist als Bestandteil einer Kompensationsanlage voreingestellt (siehe
Schaltbild der Kompensationsanlage). Programmiert bzw. überprüft werden müssen:
Ziel-CosPhi entsprechend den EVU - Vorgaben.

Primär- und Sekundärstrom im Hauptstromkreis entsprechend dem einge-

bauten Wandler.
Ggf. Messspannungwandlerdaten einstellen.

Sind keine Stufenleistungen programmiert, schaltet der Regler nach der Initi-

alisierung in das Inbetriebnahmemenü. Anschließend kann die Programmie-
rung der Stufenleistungen über das Einstellmenü oder über den Lernprozess
erfolgen.
Die Einstellungen werden in einem EEPROM gespeichert und bleiben bei
Netzausfall erhalten.
V1.00
Hinweis
KBR multicomp F144-NC-1V1C12DO-2
13
