Pronar T700M
KAPITEL 3

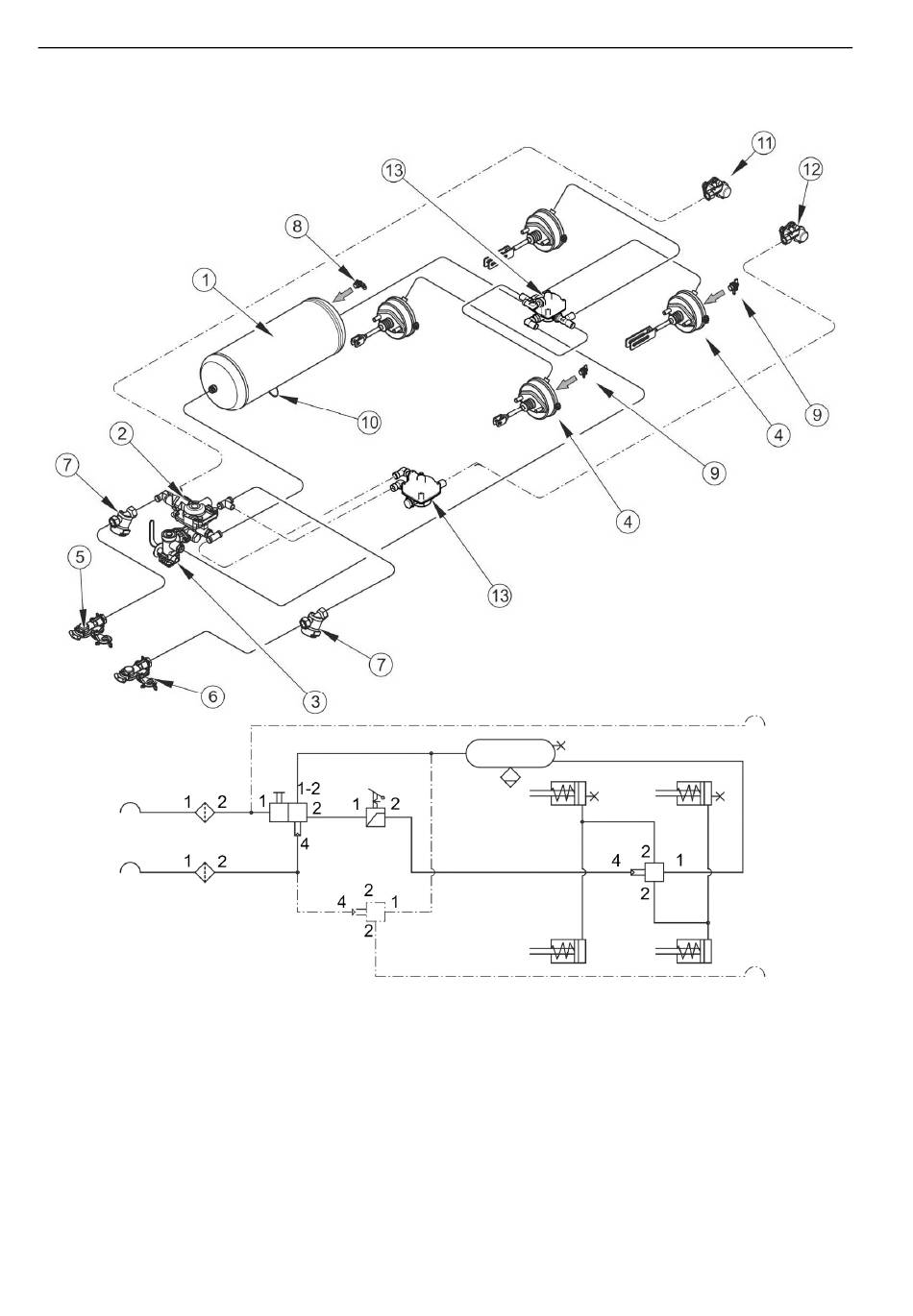

ABBILDUNG 3.4
Aufbau und Schema der Zweikreis-Druckluftbremse
(1) Druckluftbehälter, (2) Steuerventil, (3) manueller Bremskraftregler, (4) Pneumatikzylinder,
(5) Leitungsanschluss (rot), (6) Leitungsanschluss (gelb), (7) Luftfilter, (8) Kontrollanschluss
des
Druckluftbehälters,
(9)
Kontrollanschluss
des
Pneumatikzylinders,
(10) Entwässerungsventil, (11) Buchse (rot) - Option, (12) Buchse (gelb) - Option,
(13) Relaisventil
3.8
