Pronar T700M KAPITEL 3
dieser Zylinder wird die Klappe beim Öffnen zuerst angehoben, wobei die
Verriegelungshaken (6) (im Rahmen des Bodens) und die Gabeln (5) in der Heckklappe
entriegelt werden, und anschließend nach oben geneigt.

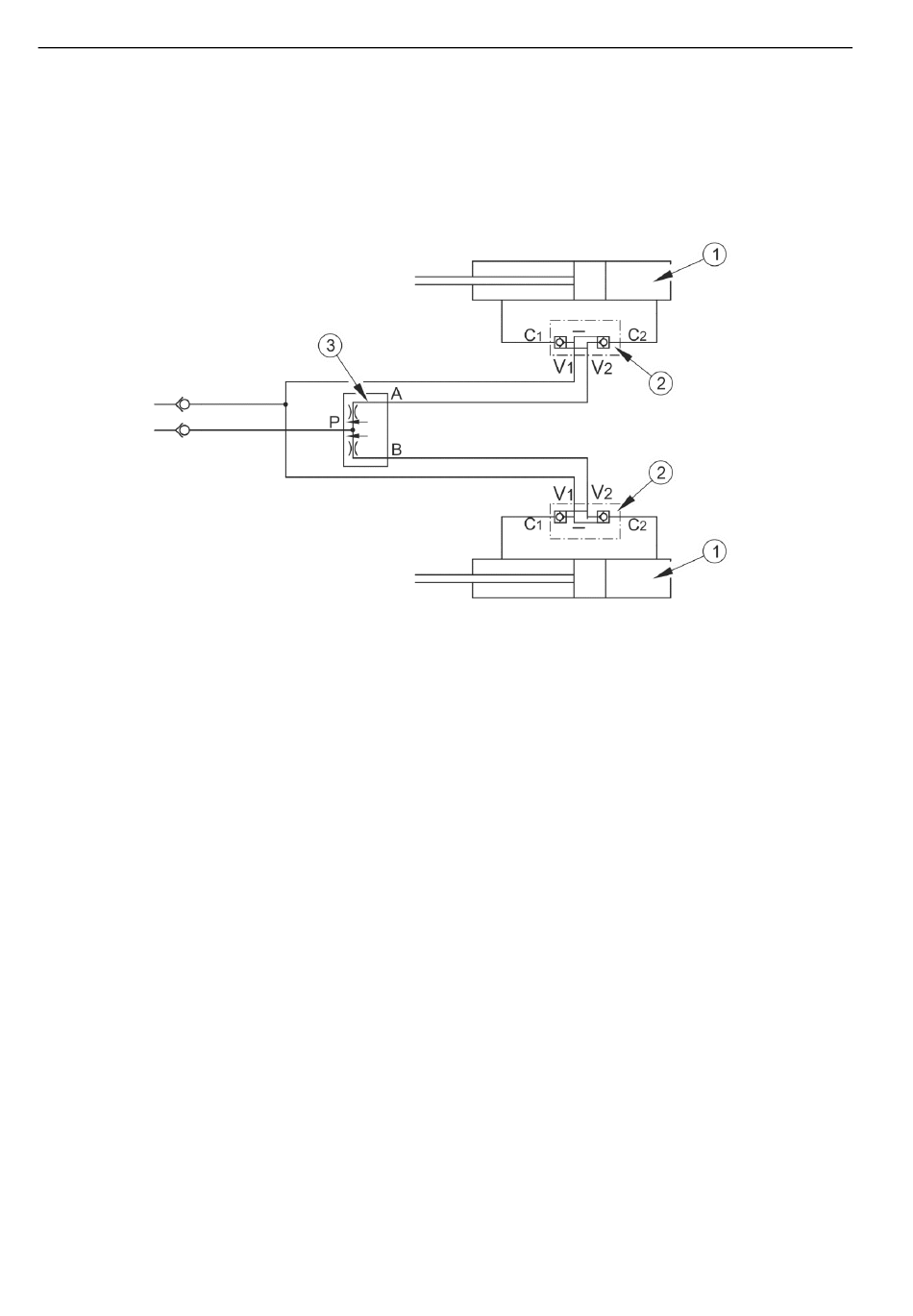

ABBILDUNG 3.14 Schema der Heckklappenhydraulik
(1) Hydraulikzylinder, (2) zweiseitige hydraulische Verriegelung, (3) Strömungsteiler

3.2.8 FESTSTELLBREMSE

Die Feststellbremse dient zur Sicherung des Anhängers im Stand. Der Aufbau ist in
Abbildung (3.15).dargestellt. Die Kurbel der Bremse (2) ist am linken Träger des unteren
Rahmens an der Stirnseite des Anhängers festgeschweißt. Die Spreiznockenhebel (1) der
Fahrachse wird über den Arm (7) mit dem Hebel (5) mithilfe des über die Umlenkrollen (6)
geführten Seils II (4) verbunden. Der Hebel (5) ist mit dem Kurbelmechanismus der Bremse
(2) über das Stahlseil I (3) verbunden.
Durch das Spannen des Seils I (3) (Drehen der Kurbel im Uhrzeigersinn) wird der Hebel (5)
ausgelenkt und das Spannen des Seils II (4) bewirkt das Auslenken des Spreiznockenhebels
(1) der Bremse, die durch das Spreizen der Bremsbacken den Anhänger bremst.
3.18
