Pronar T700M KAPITEL 4
4.2.1 BEDIENUNG DER TELESKOPSTÜTZE
Die richtige Höhe der Zugöse an der Deichsel gegenüber der Schlepperkupplung wird
mithilfe der mit einer Übersetzung ausgerüsteten Teleskopstütze erreicht – Abbildung (4.1 ).
Die Position (C) wird für das schnelle Absenken und Anheben des Stützfußes zum Ausgleich
des Abstands zwischen dem Stützfuß und dem Boden verwendet. Die Position (B) dient zum
Anheben und Absenken der Deichsel bei nicht beladenem Anhänger. In der Position (B) wird
die Stütze (2) langsamer herausgeschoben und es ist keine große Kraft erforderlich, um die
Deichsel anzuheben.

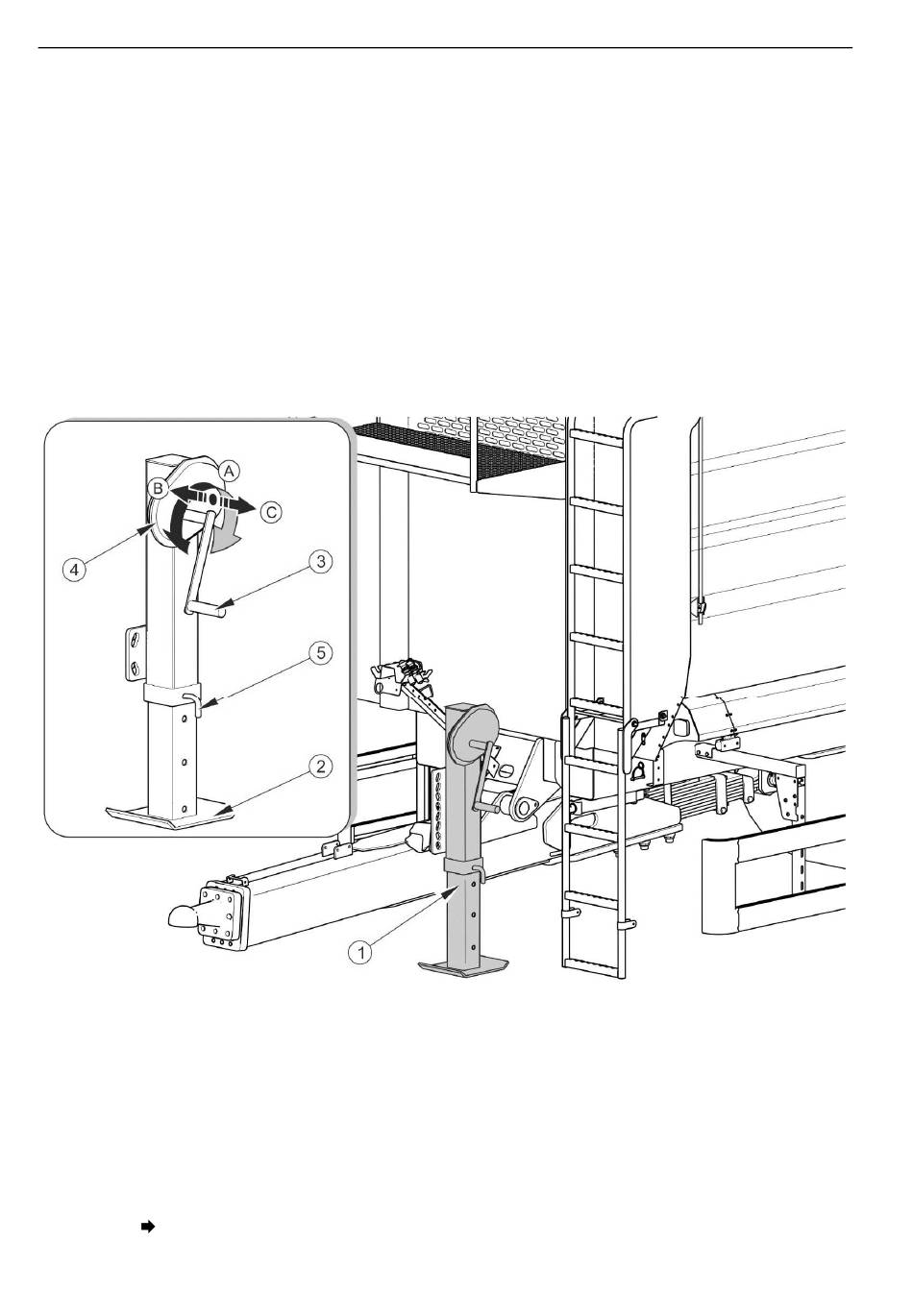

ABBILDUNG 4.1 Höhe der Deichsel einstellen
(1) Teleskopstütze (2) Stützfuß, (3) Kurbel, (4) Getriebe, (5) Sicherungsbolzen, (A) neutrale
Stellung (B) Stellung I. Gang (Geschwindigkeit unter Last), (C) Stellung II. Gang (hohe
Geschwindigkeit)
Anheben der Stütze
Den Sicherungsbolzen (5) herausziehen.
