3.2.7 HYDRAULIKINSTALLATION DER HECKKLAPPE

Die Hydraulik der Heckklappe dient zum Anheben und Absenken der Heckklappe. Die
Installation wird über die externe Hydraulik des Schleppers mit Öl versorg. Das unter Druck
stehende Öl gelangt über die am Ende mit einer Schnellkupplung ausgestatteten
Hydraulikleitungen (2) und (3) zu den Hydraulikzylindern (1), die das Öffnen und Schließen
der Klappe bewirken.

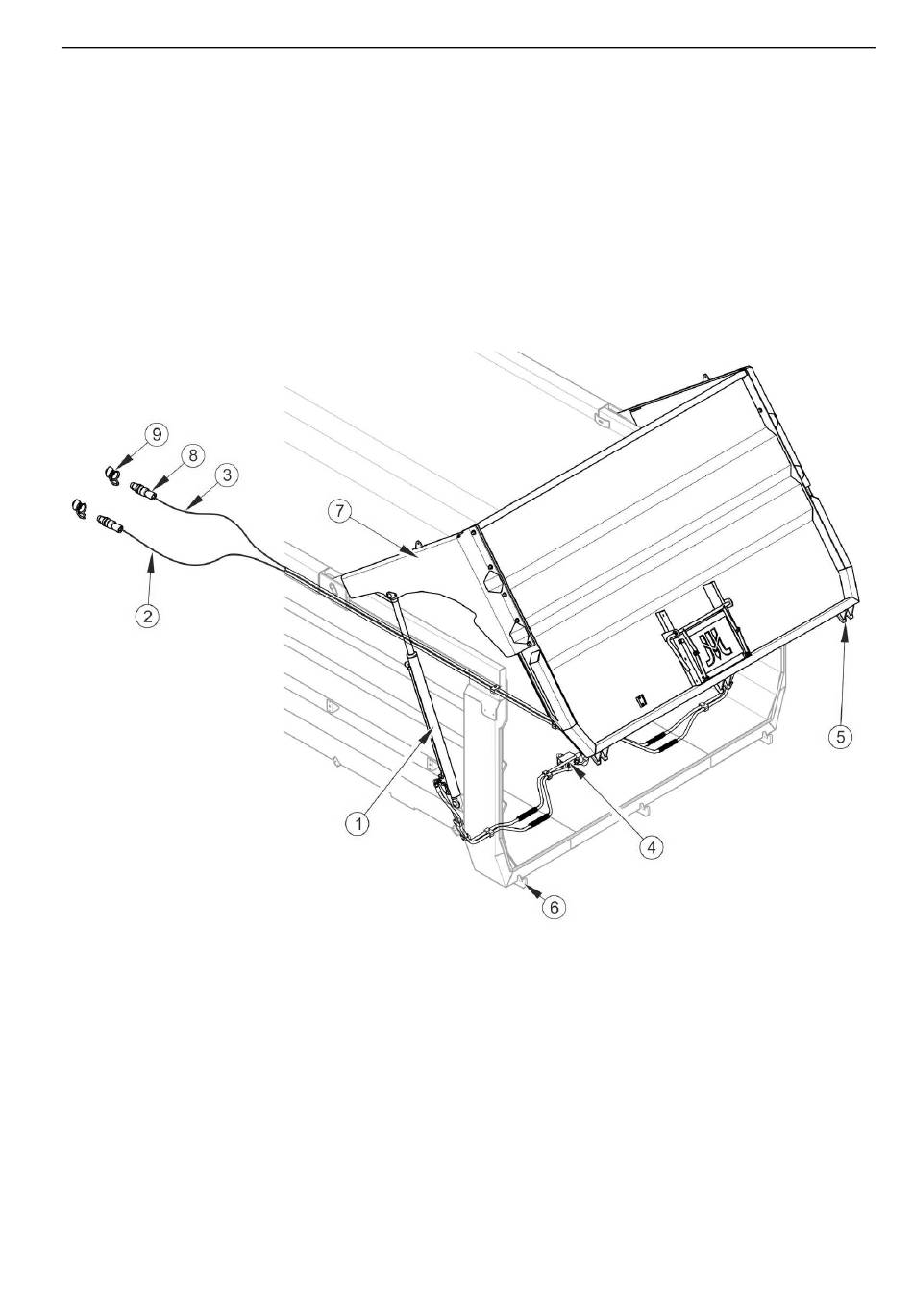

ABBILDUNG 3.13 Aufbau der Hydraulikinstallation der Heckklappe
(1) Hydraulikzylinder, (2) Versorgungsleitung, (3) Rücklaufleitung, (4) Strömungsteiler,
(5) Gabeln der Klappe, (6) Verriegelungshaken, (7) Klappenflügel, (8) Schnellkupplung –
Steckverbinder, (9) Verschlusskappe der Steckverbindung (schwarz)
Die Bedienung der Klappe erfolgt aus der Kabine des Schleppers über den Hebel des
Hydraulikverteilers des Schleppers. Das unter Druck aus der Hydraulik des Schleppers über
die Versorgungsleitung (2) geförderte Öl gelangt zum Strömungsteiler (4), der den Ölstrom
proportional auf die beiden Hydraulikzylinder (1) verteilt. Aufgrund der speziellen Montage
3.17
