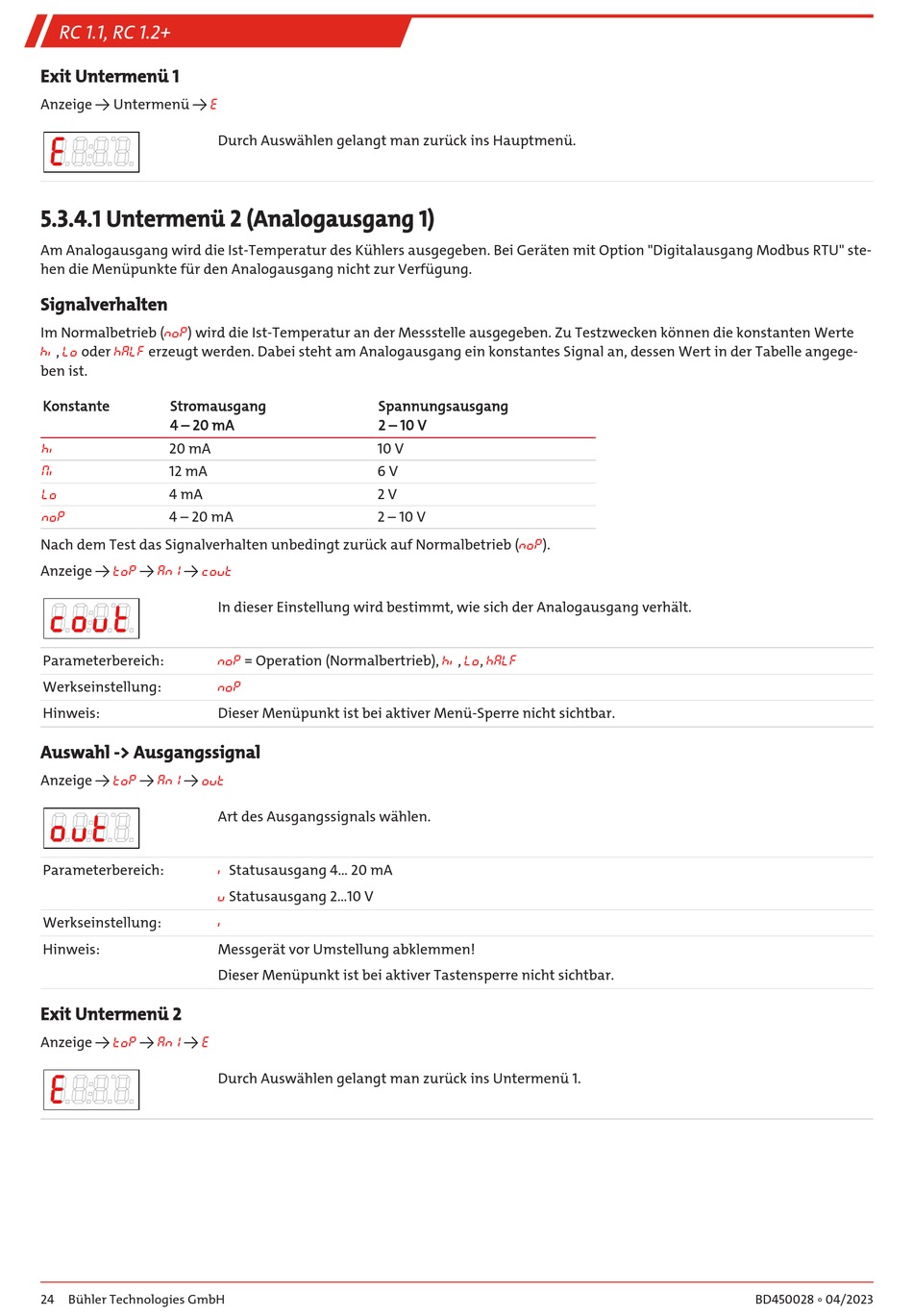

RC 1.1, RC 1.2+
Exit Untermenü 1
Anzeige → Untermenü →
E
5.3.4.1 Untermenü 2 (Analogausgang 1)
Am Analogausgang wird die Ist-Temperatur des Kühlers ausgegeben. Bei Geräten mit Option "Digitalausgang Modbus RTU" ste-
hen die Menüpunkte für den Analogausgang nicht zur Verfügung.
Signalverhalten
Im Normalbetrieb (noP) wird die Ist-Temperatur an der Messstelle ausgegeben. Zu Testzwecken können die konstanten Werte
hi,
Lo
oder
hALF
erzeugt werden. Dabei steht am Analogausgang ein konstantes Signal an, dessen Wert in der Tabelle angege-
ben ist.
Konstante
Stromausgang
4 – 20 mA
hi
20 mA
Mi
12 mA
Lo
4 mA
noP
4 – 20 mA
Nach dem Test das Signalverhalten unbedingt zurück auf Normalbetrieb (noP).
Anzeige →
toP
An1
cout
Parameterbereich:
Werkseinstellung:
Hinweis:
Auswahl -> Ausgangssignal
Anzeige →
toP
An1
out
Parameterbereich:
Werkseinstellung:
Hinweis:
Exit Untermenü 2
Anzeige →
toP
An1
E
24
Bühler Technologies GmbH
Durch Auswählen gelangt man zurück ins Hauptmenü.
Spannungsausgang
2 – 10 V
10 V
6 V
2 V
2 – 10 V
In dieser Einstellung wird bestimmt, wie sich der Analogausgang verhält.
noP
= Operation (Normalbertrieb), hi, Lo,
noP
Dieser Menüpunkt ist bei aktiver Menü-Sperre nicht sichtbar.
Art des Ausgangssignals wählen.
i
Statusausgang 4... 20 mA
Statusausgang 2...10 V
u
i
Messgerät vor Umstellung abklemmen!
Dieser Menüpunkt ist bei aktiver Tastensperre nicht sichtbar.
Durch Auswählen gelangt man zurück ins Untermenü 1.
hALF
BD450028 ◦ 04/2023
