9.4 Flusspläne

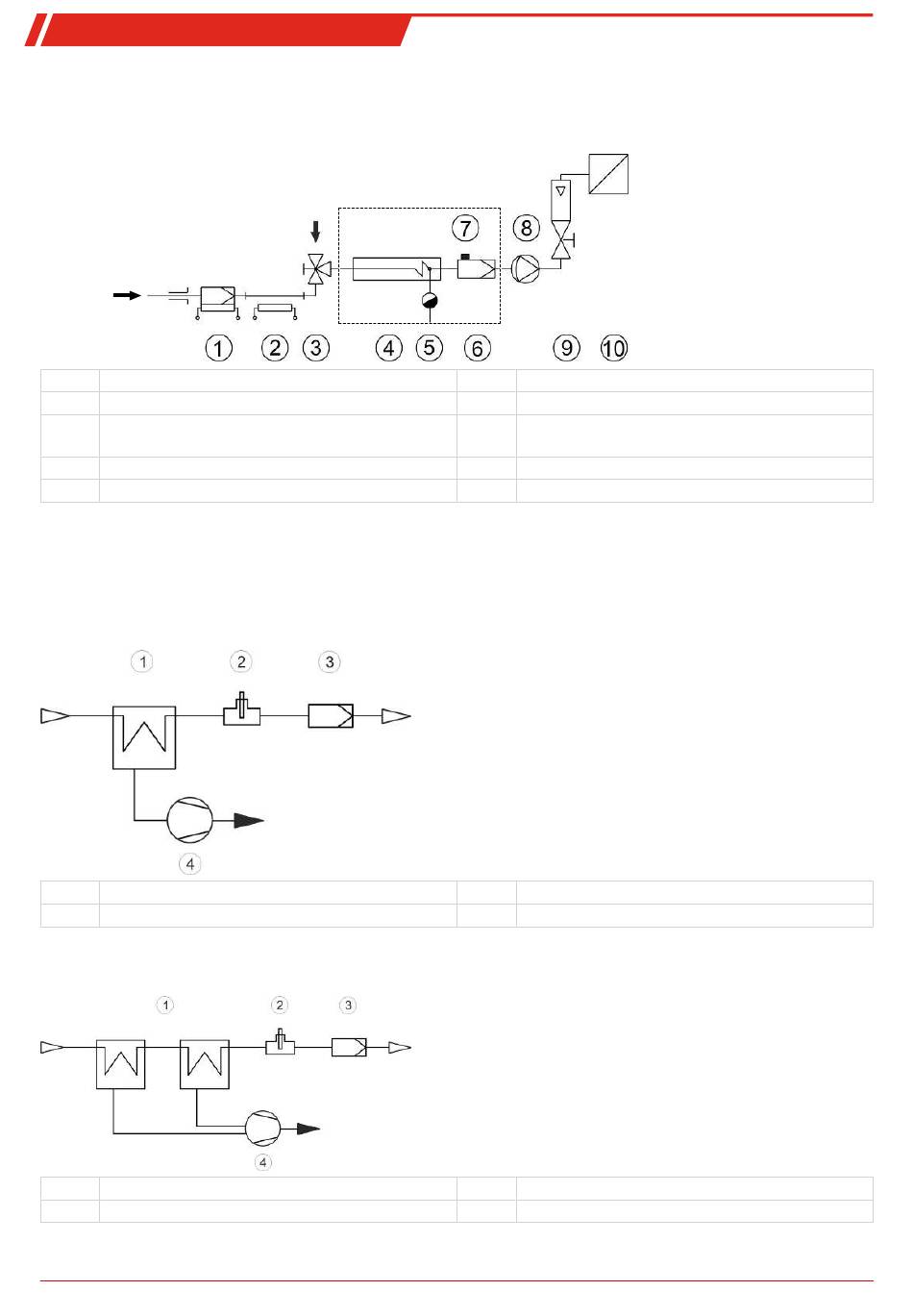

9.4.1 Typisches Installationsschema
Messgas
1 Messgassonde
3 Umschalthahn
5 Automatischer Kondensatableiter oder peristaltische
Pumpe
7 Feuchtefühler
9 Strömungsmesser
Typen und Daten der einzelnen Komponenten siehe Datenblätter.
9.4.2 Flusspläne Kühler
RC 1.1
1 Gasweg:
1 Kühler
3 Filter (Option)
RC 1.2+
1 Gasweg in Reihe:
1 Kühler
3 Filter (Option)
BD450028 ◦ 04/2023
Messgas/Kalibriergas
Kühler
2 Messgasleitung
4 Messgaskühler
6 Feinstfilter
8 Messgaspumpe
10 Analysator
2 Feuchtefühler (Option)
4 Kondensatpumpe (Option)
2 Feuchtefühler (Option)
4 Kondensatpumpe (Option)
