ELEMENTO DESCRIÇÃO
A Zona de inserção do prato de engate
B Alavanca de desbloqueio da maca
Alavanca de desbloqueio através de sistema
C
Sharp
D
Perfil central
E Contraplacas de fixação
F Aba de travamento
G Trava anterior
10. MODO DE UTILIZAÇÃO
10.1 REQUISITOS DO VEÍCULO DE EMERGÊNCIA
O sistema de fixação S-MAX foi projetado para ser instalado no compartimento médico de uma ambulância.
Para a sua instalação, o veículo médico de emergência deve estar equipado com superfícies adequadas para manter em posição o conjunto constituído por sistema de fixação
e maca em total segurança. O veículo deve possuir, portanto, os seguintes requisitos:
- Base de apoio suficientemente ampla para alojar em segurança, sem obstáculos, o conjunto sistema de fixação e maca
- Base de fixação nivelada, perfeitamente horizontal
- Superfícies de suporte capazes de resistir às desacelerações/acelerações previstas pela norma EN 1789 em função da maca utilizada e da sua capacidade máxima. .
O não cumprimento destes requisitos e/ou uma instalação inadequada podem comprometer gravemente a segurança de pacientes e operadores
10.2 INSTALAÇÃO
A fim de instalar corretamente o gancho, a base deve ser perfeitamente horizontal. A superfície utilizada para a instalação do dispositivo deve ser perfeitamente pana em todas
as suas zonas de fixação e suporte. O não cumprimento destas condições pode provocar uma alteração das geometrias do dispositivo e uma consequente não conformidade
do mesmo com as especificações de projeto.

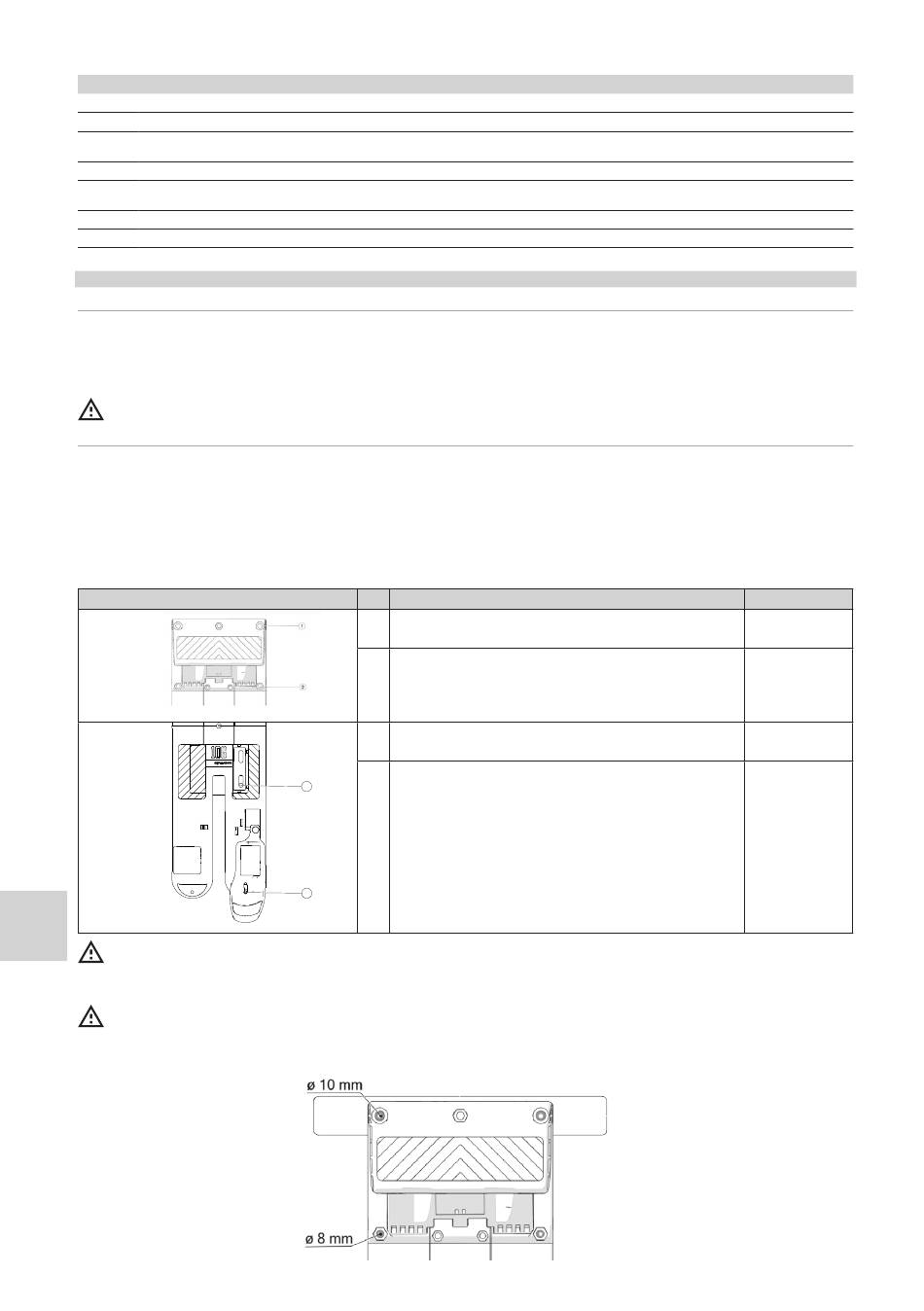

A estrutura do gancho é dotada de 8 furos necessários para a instalação: 4 para a parte anterior e 4 para a posterior.
A parte posterior é dotada de dois pares de ilhós protegidos por tampas que devem ser temporariamente removidas para permitir o acesso. Para a fixação é suficiente utilizar
somente um par de ilhós simétricos em relação ao eixo longitudinal de fixação. É necessário, portanto, escolher quais ilhós utilizar para a fixação antes de perfurar.
Utilizar o próprio gancho como gabarito de perfuração da superfície de instalação, posicionando-o paralelamente ao sentido de marcha do veículo.
Para a parte anterior, utilizar os 4 furos nos ângulos da trava anterior.
IT
A tabela a seguir mostra em detalhe os parafusos que devem ser utilizados:
TAB. 1
EN
DE
FR
ES
PT
Antes de efetuar a perfuração, é necessário comprovar a impossibilidade de danificar qualquer parte, elemento ou dispositivo do veículo. Prestar particular atenção
a fim de garantir a integridade e a possibilidade de intervir em circuitos e componentes elétricos, estruturais e eventuais condutas de gás.
Em caso de instalação do dispositivo em uma plataforma é necessário considerar também o eventual espaço ocupado por extensões do carrinho de carga da maca, de forma
que as rodas do carrinho não sobressaiam em relação à superfície da plataforma.
S-MAX Pro é fornecido com duas contraplacas que devem ser utilizadas para a fixação junto à base respetivamente para as partes anterior e posterior. A não utilização
das contraplacas pode comprometer gravemente a segurança e a funcionalidade do dispositivo.
Ao término das operações de perfuração, proceder com a instalação utilizando parafusos de comprimento adequado em relação à espessura da superfície de montagem do
sistema de fixação conforme indicado na TAB. 1.
46
FUNÇÃO
Necessária para o acoplamento com o prato de engate da maca
Utilizada para separar a maca do sistema de fixação
Zona da alavanca de desbloqueio utilizada somente em caso de utilização de macas dotadas do sistema de
desengate Sharp
Componente de ligação entre as partes anterior e posterior do sistema de fixação
Fornecidas com o dispositivo, devem ser utilizadas para a instalação e posicionadas sob a base de apoio
da maca
Permite travar e destravar a maca
Componente do sistema de fixação que mantém a maca parada bloqueando a sua parte anterior.
ID
Parafusos de cabeça cilíndrica com sextavado interno 10 x (80 + espessura
1
Parafusos de cabeça cilíndrica com sextavado interno 8 x (30 + espessura
2
Parafusos de cabeça cilíndrica com sextavado interno 8 x (20 + espessura
3
3
Parafusos de cabeça escareada com sextavado interno 5 x (30 + espessura
4
Nota: O lado esquerdo e o lado direito podem requerer comprimentos
4
Parafusos
da superfície de fixação)
da superfície de fixação)
da superfície de fixação)
da superfície de fixação)
diferentes
Classe de resistência
10.9
8.8
8.8
8.8
