Spencer S-MAX PRO Gebrauchsanweisung Seite 38

N° DESCRIPCIÓN
1 Zona de inserción de la quinta rueda
2 Palanca desbloqueo fijación camilla
Palanca de desbloqueo mediante
3
sistema Sharp
4 Perfil central
5 Contraplacas de fijación
6 Flap de bloqueo
7 Tope delantero
8. PUESTA EN FUNCIONAMIENTO
Antes del primer uso, compruebe: :
• Que el embalaje esté intacto y haya protegido el dispositivo durante el transporte.
• Que estén presentes todas las piezas enumeradas en la lista de acompañamiento.
• Funcionamiento general del dispositivo según lo descrito en el manual de uso
• El vehículo sanitario esté equipado con superficies adecuadas para garantizar el cumplimiento de los requisitos previstos por la normativa EN 1789 y que permitan una
instalación que no perjudique el acceso a otros dispositivos
• La instalación del dispositivo se ha realizado como se describe en este manual y la funcionalidad del producto ha sido completamente verificada.
No modifique, bajo ningún concepto, ninguna parte del gancho, ya que esto puede ocasionar daños al paciente y/o de los operadores.
El incumplimiento de las medidas mencionadas obstaculiza la seguridad de uso del dispositivo, con el consiguiente riesgo de daños para el paciente, los operadores
y el dispositivo mismo.
Se recomienda practicar en condiciones de fuera de servicio del vehículo antes de la puesta en servicio normal.
Para usos posteriores, efectúe las operaciones especificadas en el apartado 12.
Si las condiciones indicadas se respetan, el dispositivo puede considerarse listo para el uso; de lo contrario, es necesario poner el dispositivo inmediatamente fuera de servicio
y ponerse en contacto con el Fabricante.
No altere ni modifique arbitrariamente el dispositivo; su modificación puede provocar un funcionamiento impredecible y daños al paciente o a los socorristas, además,
invalidará la garantía y liberará al Fabricante de cualquier responsabilidad.
IT

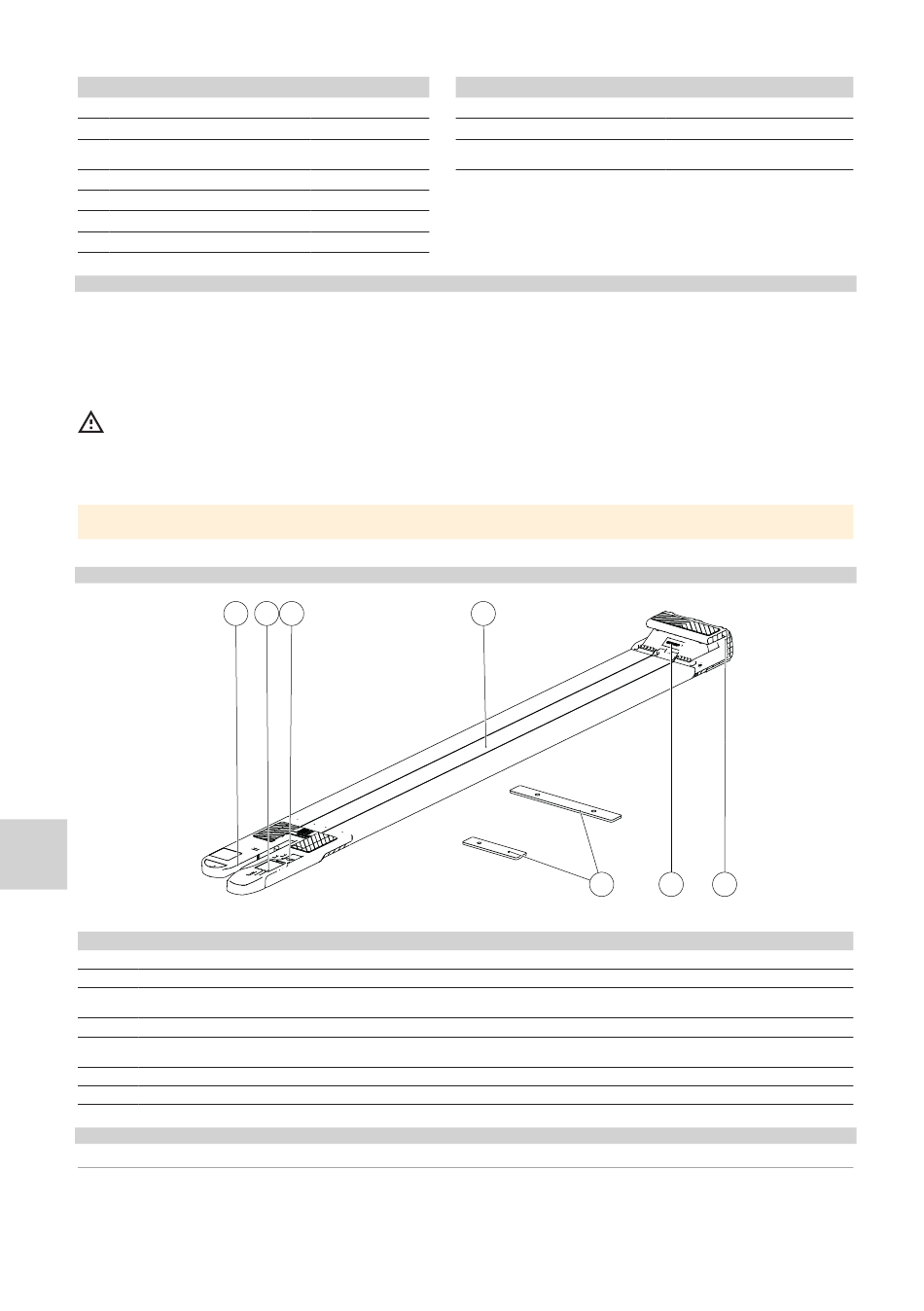

9. CARACTERÍSTICAS DE FUNCIONAMIENTO
EN
DE
FR
ES
PT
ELEMENTO DESCRIPCIÓN
A Zona de inserción de la quinta rueda
B Palanca desbloqueo fijación camilla
C Palanca de desbloqueo mediante sistema Sharp
D Perfil central
E
Contraplacas de fijación
F Flap de bloqueo
G Tope delantero
10. MODO DE USO
10.1 REQUISITOS DE LOS VEHÍCULOS DE EMERGENCIA
El sistema de fijación S-MAX está diseñado para ser instalado en el compartimento sanitario de una ambulancia.
Para su instalación, es necesario que el vehículo de emergencia esté dotado de superficies adecuadas para mantener en posición en total seguridad el conjunto formado por la
fijación y la camilla. El vehículo debe, por tanto, poseer los siguientes requisitos:
- Superficie de apoyo suficientemente amplia para poder alojar sin obstáculos el tope junto con la camilla
- Superficie de fijación nivelada y perfectamente horizontal
- Superficies de soporte capaces de resistir desaceleraciones/aceleraciones previstas por la normativa EN1789 en relación con la camilla utilizada y su capacidad máxima.
38
MATERIAL
-
Nailon
Nailon
Al
Acero galvanizado
Nailon
Nailon/acero
A
B C
FUNCIÓN
Necesaria para el acoplamiento con la quinta rueda de la camilla
Se utiliza para desenganchar la camilla del sistema de fijación
Área de la palanca de desbloqueo utilizada solo en el caso de camillas equipadas con sistema de liberación
Sharp
Componente de conexión entre la parte delantera y trasera del sistema de fijación
Suministradas con el dispositivo, deben utilizarse para la instalación, colocándolas debajo de la superficie
de soporte de la camilla
Permite el bloqueo y desbloqueo de la camilla
Componente del sistema de fijación que mantiene la camilla en su lugar actuando sobre su parte delantera.
CARACTERÍSTICAS
Dimensiones (mm)
Espesor perfil central
Peso (sin placas de fijación)
D
E
1790x190x80 ± 5mm
30 mm
5,2 ± 0,1 kg
G
F
