Installationshandbuch UEZ 2000 LSN

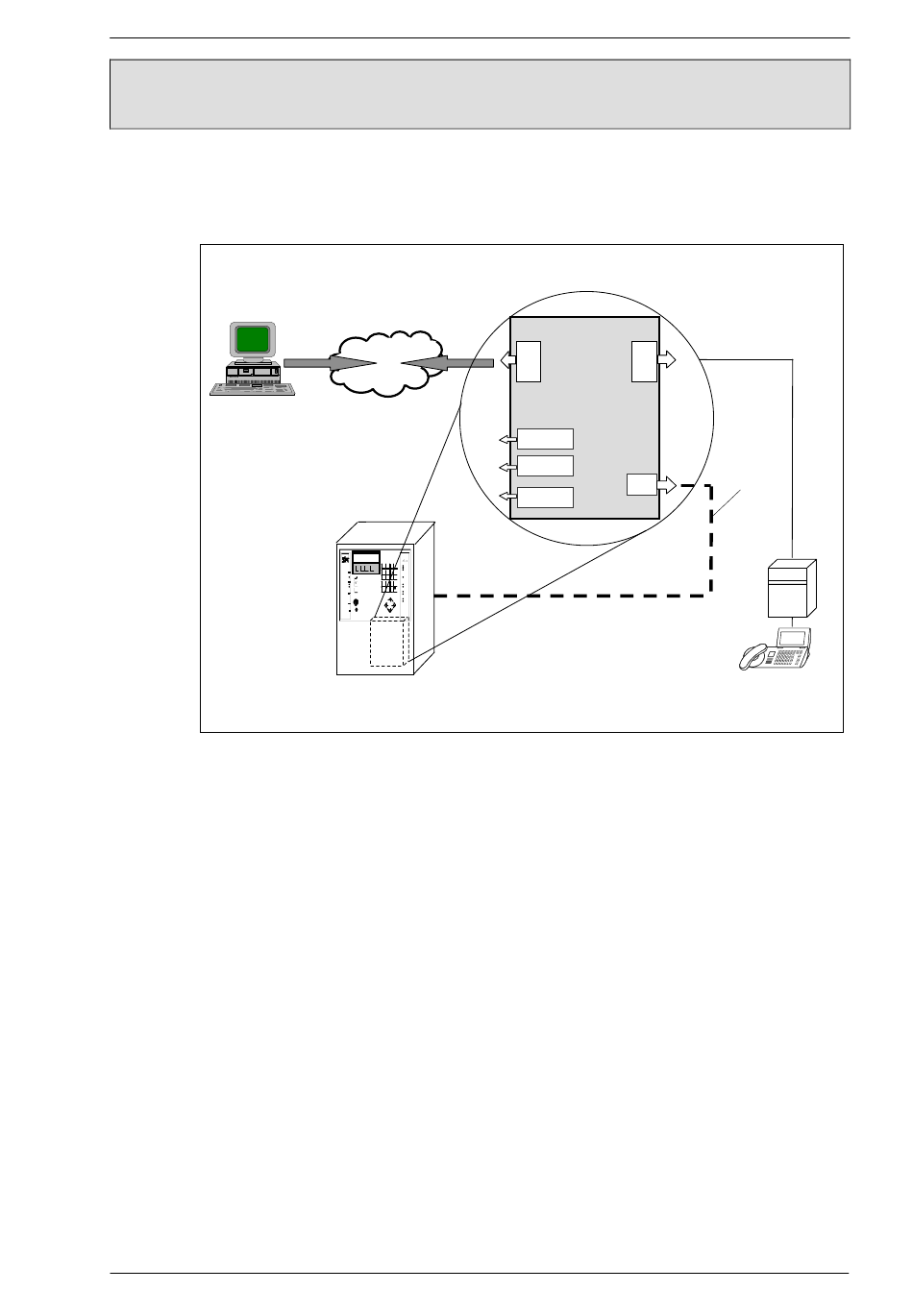

Beispiel für die TeleService-Anschaltung mit AT 2000 ISDN bzw.
TSN
Dienstleistungs-
center
6.3

Erforderliche Arbeiten an der Anlage

Um die Anlage TeleService-fähig zu machen, benötigen Sie den Bau-
satz TeleService (siehe vorhergehende Seite) und müssen folgende Ar-
beiten durchführen:
1. Einbau und Anschluss eines Analogmodems bzw. – soweit noch nicht
vorhanden – eines AT 2000 ISDN bzw. TSN.
2. Anschluss des V.24-Spezialkabels an PC-1 auf Baugruppe AVM ei-
nerseits und Modem bzw. AT 2000 ISDN oder TSN andererseits.
!

Achtung beim Analogmodem:

Verwenden Sie nicht das dem Analogmodem beiliegende Stan-
dard-V.24-Kabel, sondern ausschließlich das Spezialkabel aus
dem Bausatz TeleService.
Detaillierte Angaben zu 1. und 2. finden Sie im IHB des AT 2000 so-
wie im Installationshinweis, der dem Bausatz TeleService beiliegt. Am
Analogmodem selbst sind keine Einstellungen erforderlich.
UC-ST/PMG
Fortsetzung TeleService
9600 Baud
ISDN
B-Kanal
V24 für
TeleService
AT 2000 ISDN in der
Zentrale integriert
63
AT 2000 ISDN
S0
In Out
S1/ser. *)
S1/par.
*)
V24
Option *)
9600 Baud
Protokoll 4A
*) Meldetechnikschnittstellen
3.002.219.440
S0
Festkabel
TK-Anlage
Kunde
