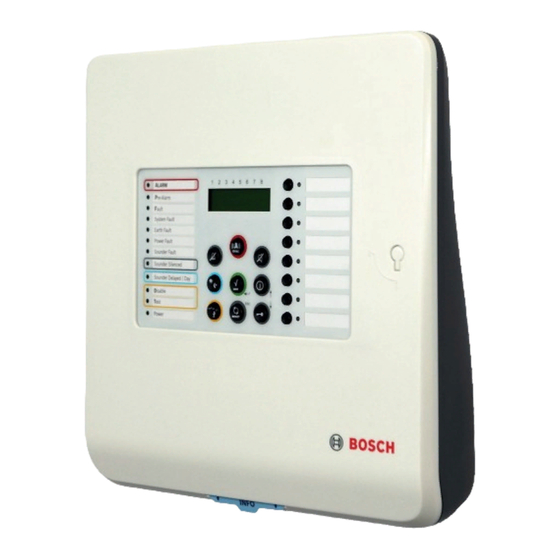

Conventional Fire Panel
FPC-500-2 / FPC-500-4 / FPC-500-8
Quick Installation Guide
český
deutsch
english
español
français
magyarul
italiano
nederlands
polski
portuguese
român
türkçe
