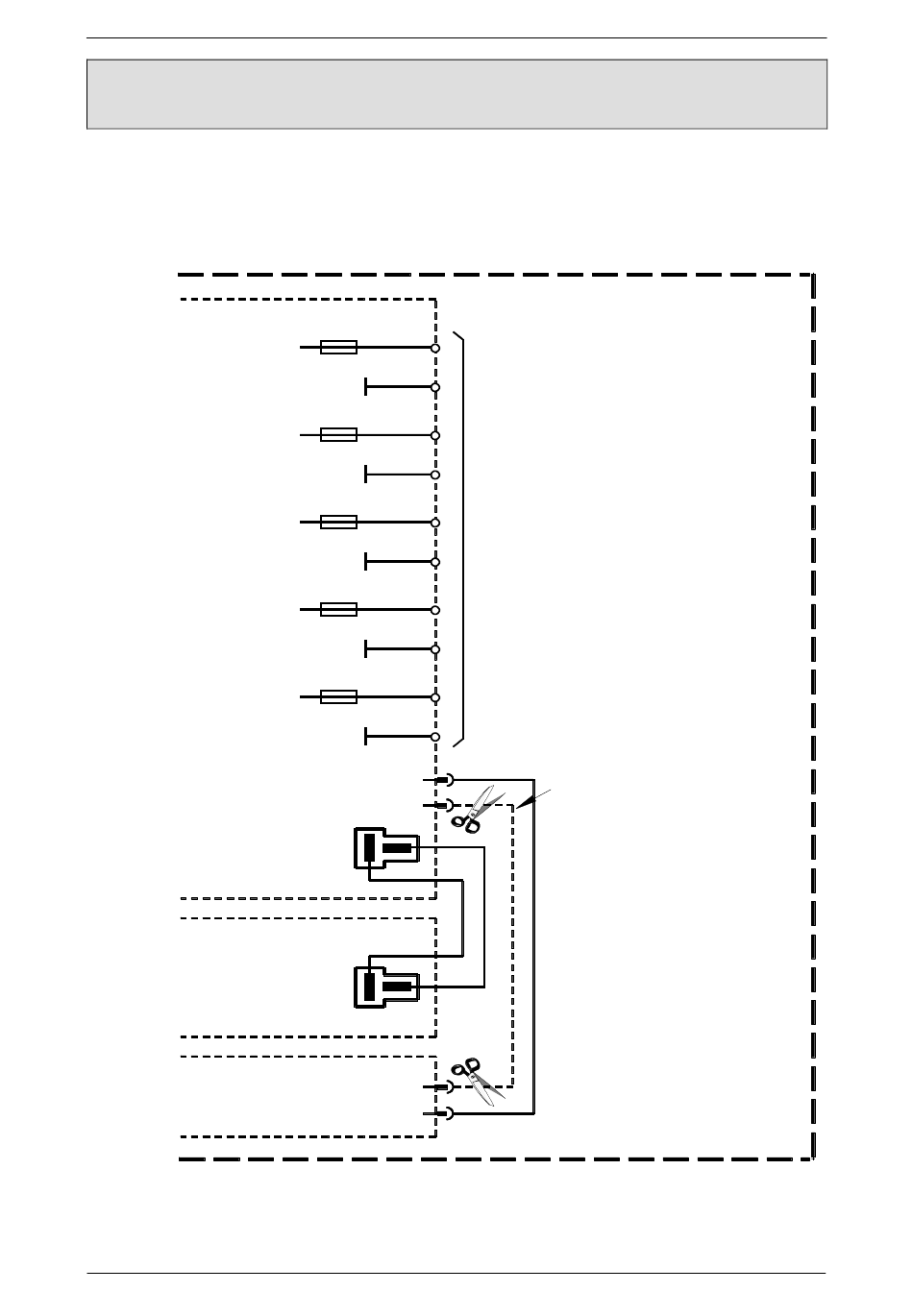

Anschaltung Sicherungsverteiler SIV

SIV
LR 2000
Spannung
AVM 100
Für die Sicherungen SI 1 ... SI 5 entsprechenden Wert einsetzen
(mind. 250 mA, max. 1 A, abhängig von den angeschlossenen Verbrauchern).
UC-ST/PMG
Fortsetzung Anschaltungen
UEZ 2000
S
SI 1
U1
0V
SI 2
U2
0V
SI 3
U3
0V
SI 4
U4
0V
SI 5
U5
0V
SIST
+
-
ST1
parallel
-
+
E9
24
Anschlüsse für
zusätzlich
abgesicherte
Verbraucher
Hinweis :
Diese Ader des
mitgelieferten Kabels
durchtrennen und
entfernen.
Kabel auf erforderliche
Länge kürzen
