Montageablauf

1.5.1 Montage einer UEZ 2000 LSN

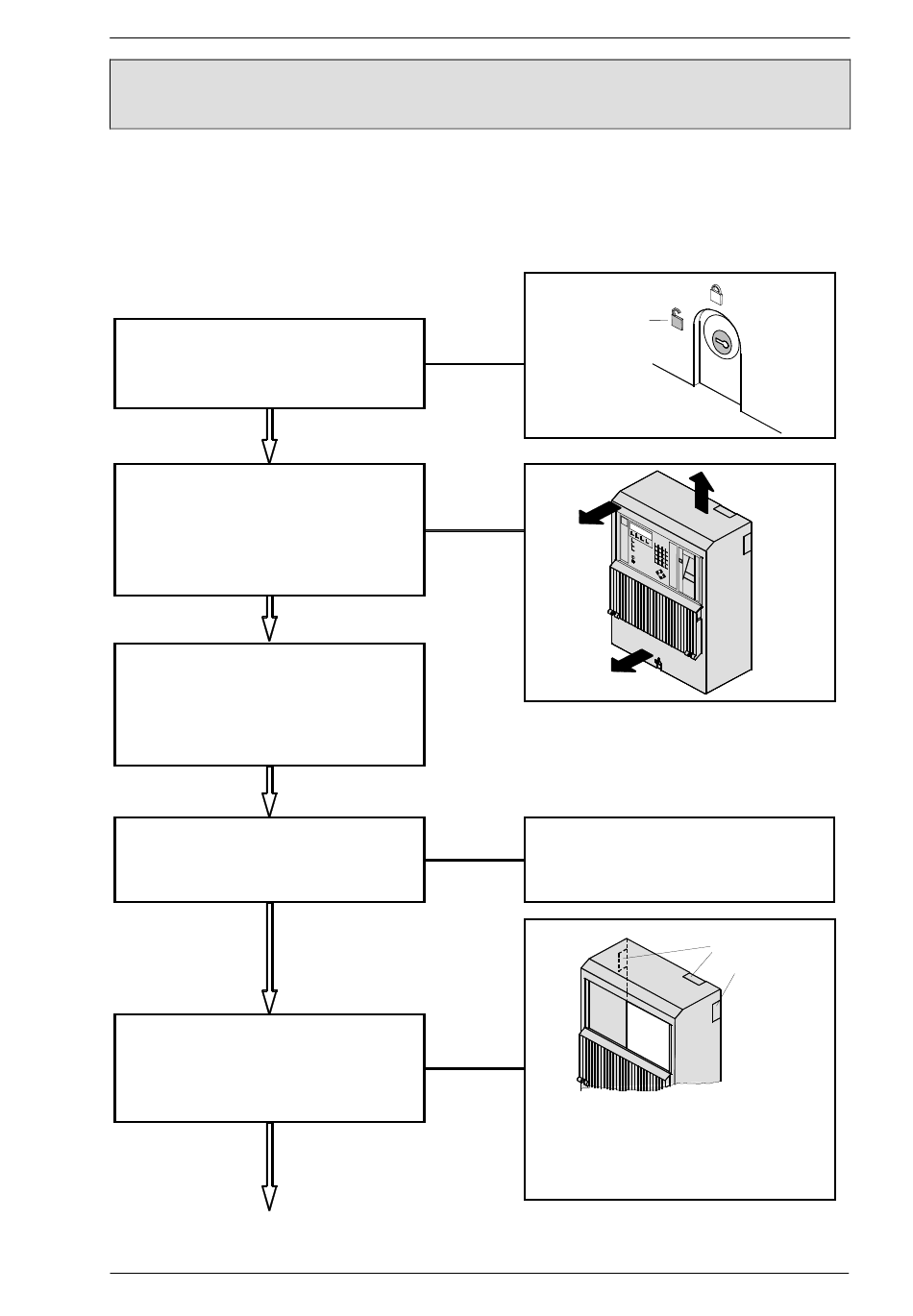

Gehäusehaube entriegeln.
Gehäusehaube abnehmen.
Dazu die Haube im unteren Bereich
etwas nach vorne ziehen, ungefähr
10 mm anheben und nach vorne
abziehen.
Bedieneinheit nach oben ausrasten
und vom Wandrahmen abnehmen.
Dazu Flachbandkabelverbindungen
zwischen Bedienteil und AVM 100
lösen.
Wandrahmen der Zentrale, Kabel-
kanäle und TAE-Dose entsprechend
der Bohrschablone montieren.
Bei auf-Putz-Montage der Leitungen
sind für die Kabelkanäle die zugehö-
rigen Füllstücke in der Gehäusehaube
auszubrechen.
Fortsetzung
UC-ST/PMG
Fortsetzung Montage
nächste Seite
geöffnet
3.
1.
siehe Bohrschablone
Achtung:
Um Schnittverletzungen zu vermei-
den, sind die Kanten nach dem Aus-
brechen zu entgraten.
9
3.002.219.440
2.
Kabelein-
führung a. P.
