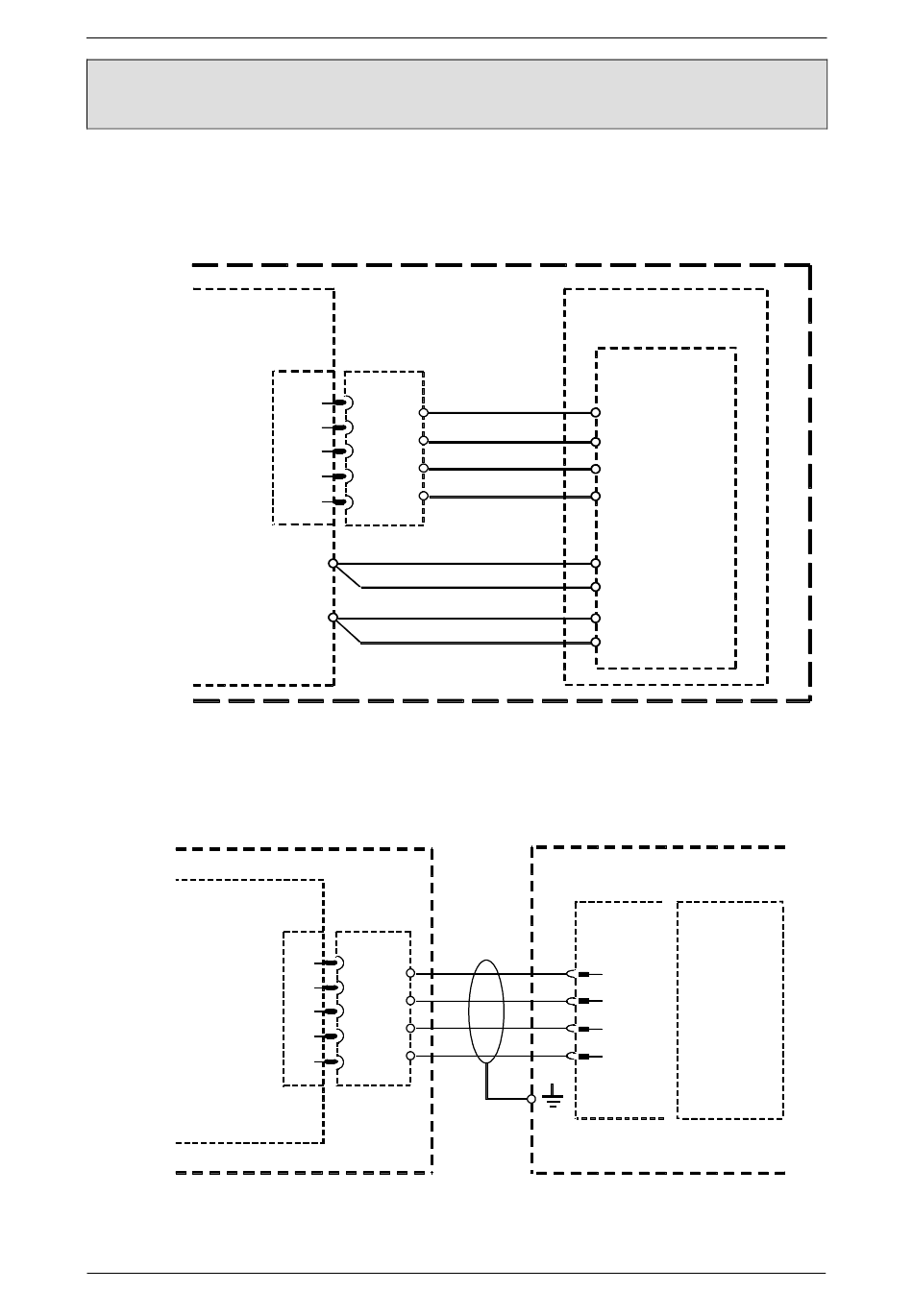

Anschaltung UEZ-Protokolldrucker

UEZ 2000 LSN
AVM 100
COM 1 - 5
2.6 Anschaltung einer übergeordneten Zentrale
UEZ 2000 LSN
AVM 100
COM 1,2,4,5
UC-ST/PMG
Fortsetzung Anschaltungen
SM 20
SDI+
SDI-
SDO+
SDO-
+
0 V
Verbindungskabel
mit Stecker
SM 20
SDI+
SDI-
SDO+
SDO-
Schirmbeidraht nur an UGM 2020 anschließen.
Installationskabel J-Y (St) Y 2x2x0,6
26
UEZ-Drucker
DRP
ge
24
ws
23
gn
22
br
21
rt
1
rs
14
bl
3
gr
16
UGM 2020
ÜSS
B0
A0
A1
B1
3.002.219.440
SGK
Brücken
für Opto-
koppler-
strecke
einlegen
