Installationshandbuch UEZ 2000 LSN

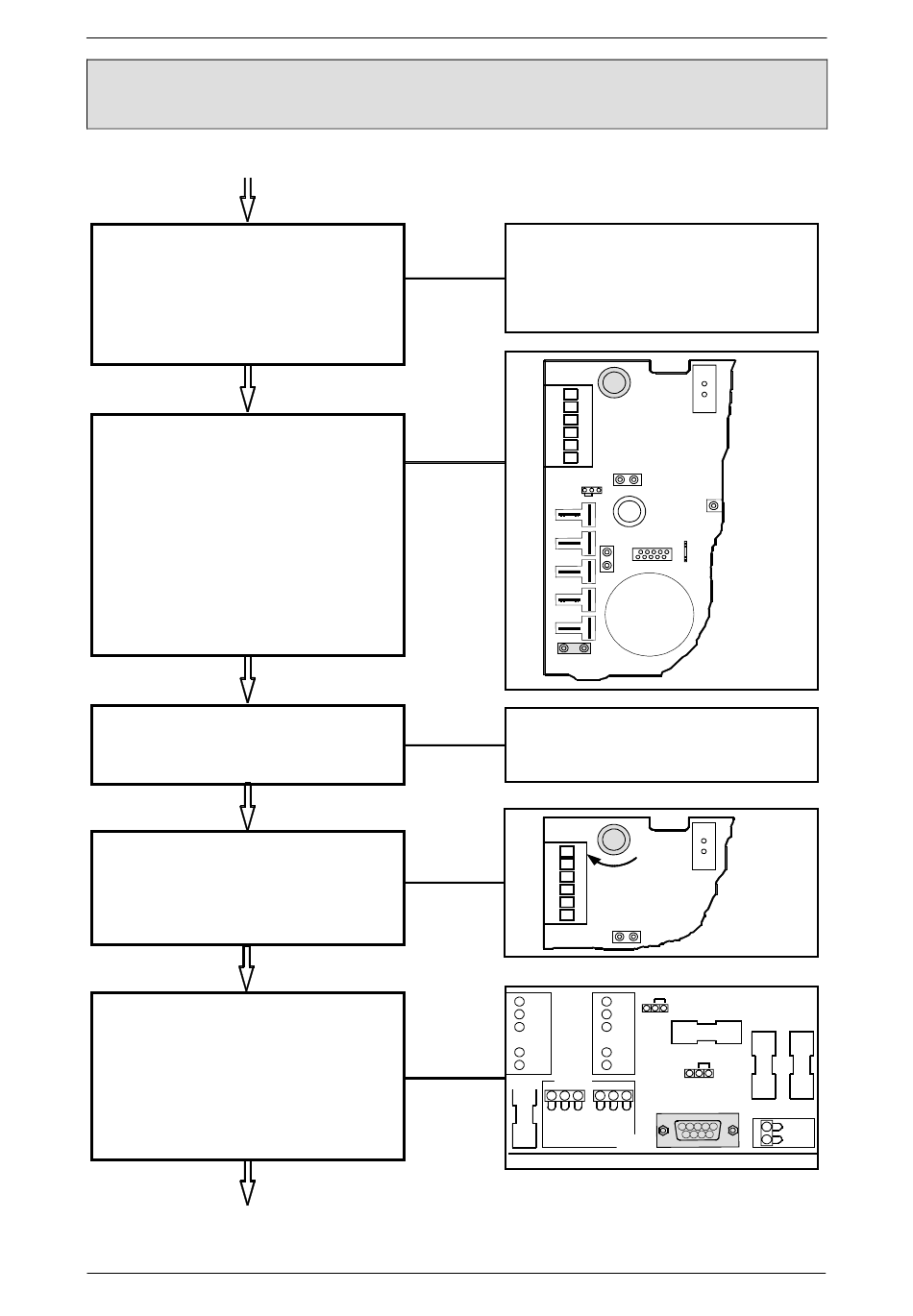

Erdungskabel der Bedieneinheit mit
dem Wandrahmen verbinden (oben
rechts).
Stecker ADT1 und ADT2 auf der AVM
mit Stecker ADT1 und ADT2 auf der
ADT verbinden (Flachbandkabel).
!!!Achtung!!!
Versichern Sie sich vor allen Arbeiten an
der Baugruppe LR 2000, dass die
Netzsicherung SI-NE (noch) heraus-
gedreht ist.
Überprüfen Sie nun, ob auf Baugruppe
LR 2000 der Stecker STROM-UV
eingelegt ist. Mit diesem Stecker wird
die 12 V-Spannungsversorgung ein- und
ausgeschaltet. Das Netzgerät selbst ist
immer eingeschaltet.
Batterien einsetzen, an LR 2000
anschließen und die Polabdeckungen
auf die Batterien aufschieben.
Netzsicherung der 230 V-Leitung und
Netzsicherung SI-NE auf der Baugruppe
LR 2000 eindrehen.
Achtung: Anlage unter Spannung!
(Grundparametr. lädt sich automatisch.)
PC/Laptop an der PC-Schnittstelle PC-1
auf Baugruppe AVM einstecken.
Zentralenparametrierung mit WINPARA
erstellen und laden (siehe Hinweise dazu
in der Online-Hilfe).
Führen Sie im Anschluss daran eine
externe Datensicherung der Para-
metrierung (z. B. auf Diskette) durch.
Fortsetzung
UC-ST/PMG
Fortsetzung Montage
nächste Seite
Flachbandkabelverbindungen siehe
Kap. 2.2
Erdung des Bedienteils siehe
Kap. 1.4
SI-NE
STROM-UV
Hinweis siehe Kap. 2.8 dieses IHB
sowie IHB zur UEV 1000
SI-NE
RXD RXD
0V 0V
TXD TXD
COM3 COM1
*
DIR DIR
AWUG
AWUG
0V
STOE
STWG EXT
+12V
STAL
12
3.002.219.440
LR 2000
LR 2000
SI13/15 SI5/7
SD
SI14/16 SI6/8
SD
*
REVISION RUHE
GK
PC-1
+28V
A4/Dez. 00
0V
