Installationshandbuch UEZ 2000 LSN
7.3.2 Verbundbildung über Modemstrecke
Bei größeren Entfernungen im Verbund (bis max. 24 km bei Tele-
fonstandleitung bzw. bis max 20 dB Gesamtleitungsdämpfung) können
die einzelnen Anlagen über eine Modemstrecke (2-Draht-Standleitung)
verbunden werden.
Die Modems werden in einem Transparentmodus betrieben und über
eine V.24-Schnittstelle angeschlossen, d. h. anstelle von SM 20 muss in
diesem Fall das Schnittstellenmodul SM 24 verwendet werden.
Am Modem müssen folgende Datenübertragungsparameter eingestellt
werden (beachten Sie hierzu auch die Angaben in der Dokumentation
des Modemherstellers):
• Übertragungsgeschwindigkeit: 9600 bits/s
• Anzahl der Bits: 7
• 1 Startbit, 1 Stopbit
• Parität: Gerade
Hinweis:
Alle hier gemachten Angaben beziehen sich auf die Verwendung des
Westermo-Modems TD-32 DC.

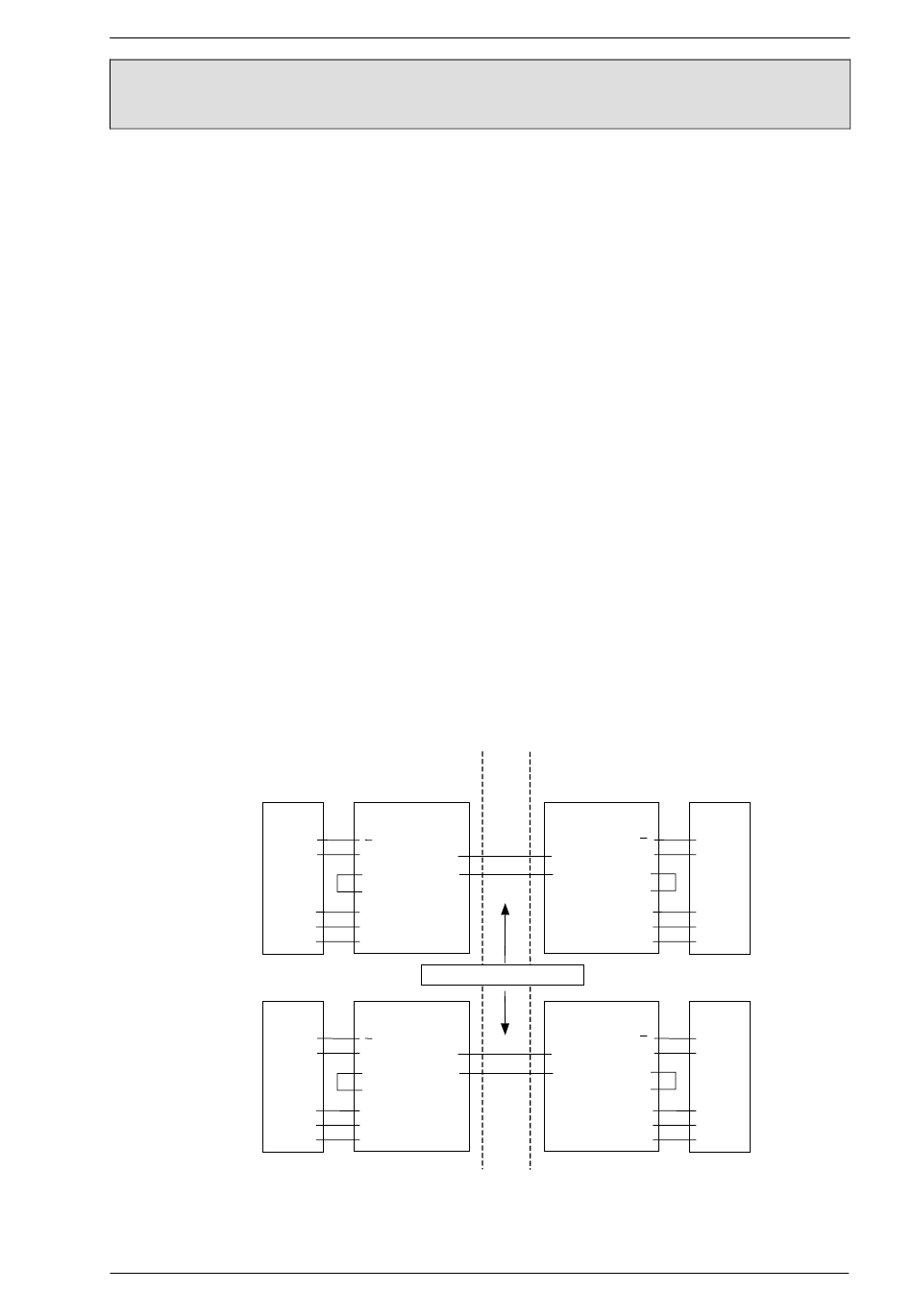

UEZ 2000 LSN
SM 24
+ U V
COM4
SDO
0 V 24
SM 24
+ U V
COM5
SDO
0 V 24
UC-ST/PMG
Fortsetzung Systemringtechnik (SRT)
(1. Zentrale)
TD-32DC
0 V
+
TX
TX
DSR
RTS
RX
RX
TD
SG
SDI RD
2-Draht-Standleitung
TD-32DC
0 V
+
TX
DSR TX
RTS
RX
RX
TD
SG
SDI RD
UEZ 2000 LSN
(2. Zentrale)
TD-32DC
+
TX
TX DSR
RTS
RX
RX
TD
SG
RD
TD-32DC
+
TX
DSR
TX
RTS
RX
RX TD
SG
RD
75
3.002.219.440
SM 24
0 V
+ U V
COM5
SDO
0 V 24
SDI
SM 24
0 V
+ U V
COM4
SDO
0 V 24
SDI
A4/Dez. 00
