Auswirkungen im Alarmfall

• Die Redundanz führt bei nichtgestörter normaler ÜE-Ansteuerung (d.
h. über SEMO/LVM/ZVM) zu einer zusätzlichen Ansteuerung durch
den NBK 100, die jedoch nicht als Meldung an der Anlage sichtbar
wird.
• Bei einer Störung des ursprünglichen Ansteuerungsweges erfolgt die
ÜE-Ansteuerung einzig über den NBK 100.
• Eine Störung der Primärleitung des NBK wird als normale Störung ei-
ner Brandmeldergruppe angezeigt.

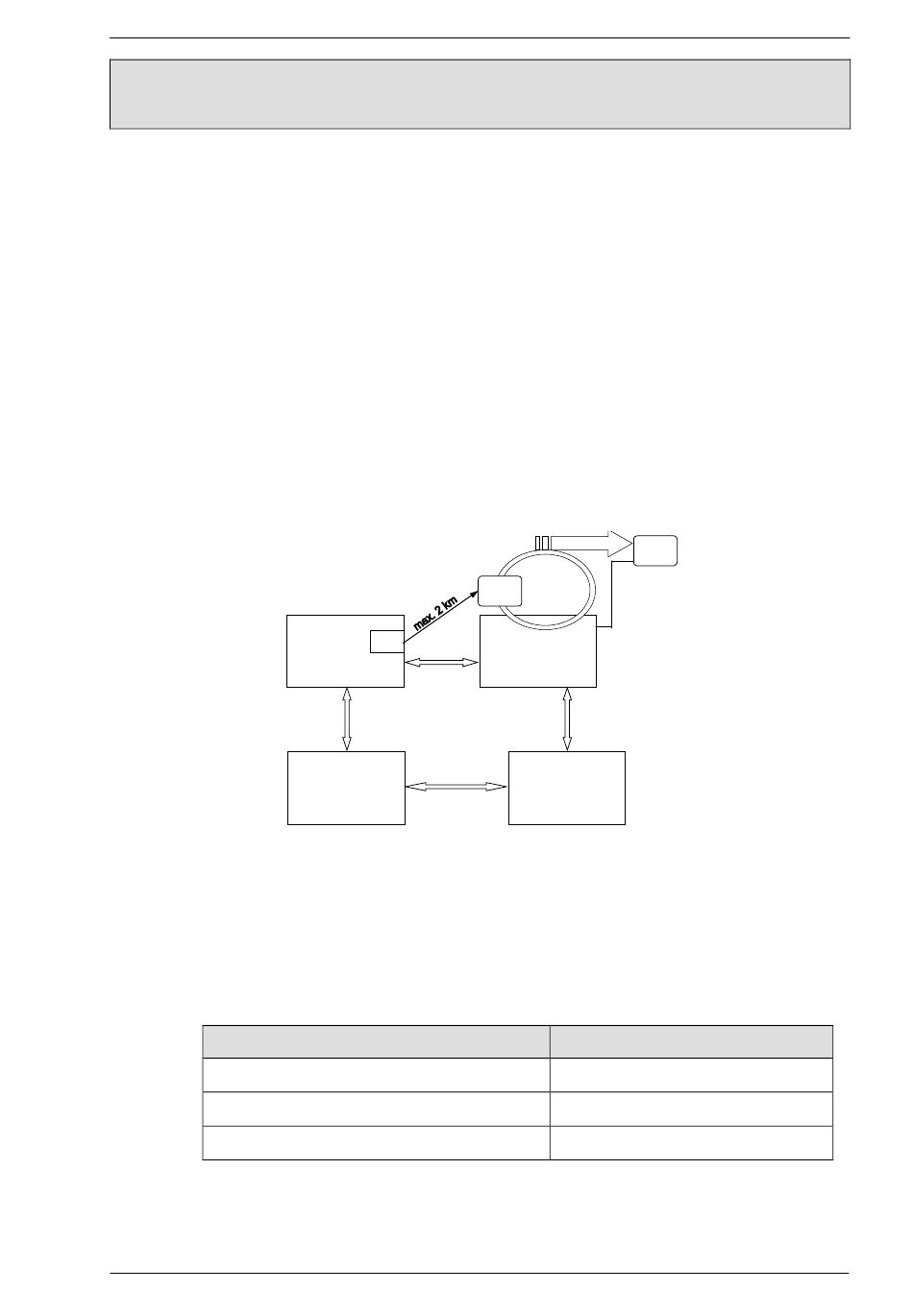

Mit Hilfe des NBK 100 kann somit nach folgendem Schema ein Bypass
zur ÜE-Ansteuerung hergestellt werden:
Achtung:
!
Für diese Bypass-Funktion muss die entsprechende Brücke auf
Baugruppe ZVM entfernt sein (siehe Kap. 3.2).
Durch diese Art von Ansteuerungsredundanz können 3 potentielle Stö-
rungsmöglichkeiten ausgeschaltet werden:
Verbundschnittstelle SEMO ist gestört
Zentralenverarbeitung ZVM ist gestört
Linienverarbeitung LVM ist gestört
Weitere Informationen zum Thema „Redundante Ansteuerung einer ÜE"
erhalten Sie in WINPARA (Online-Hilfe und Datei liesmich.txt).
UC-ST/PMG
Fortsetzung Systemringtechnik (SRT)
nächst-
EXT
gelegene
UEZ
UEZ
Störung
ÜE-Ansteuerung
LSN-Ring
NBK
UEZ mit ÜE
UEZ
Alarmierung über
NBK 100 → ZVM → ÜE
NBK 100 → LVM → ÜE
SEMO → ZVM → ÜE
